Инструкция по эксплуатации Det-Tronics X5200 UVIR Flame Detector
Страница 30
95-3546
27

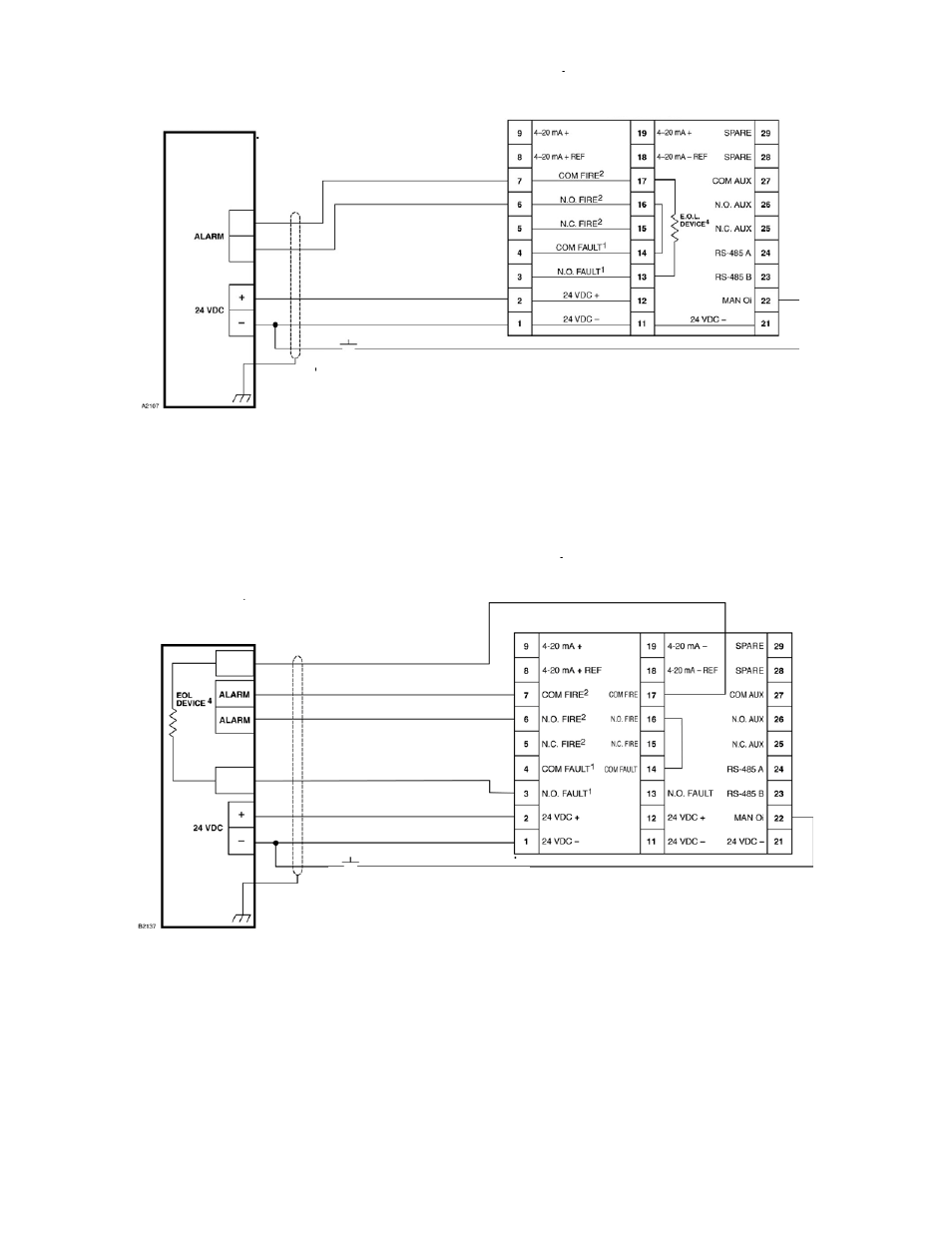

Рис. 9. Пример схемы подключения извещателя во взрывозащищённом исполнении Exd.
Рис. 10. Пример схемы подключения извещателя во взрывозащищённом исполнении повышенной
надёжности Exde.
Примечания: 1. В дежурном режиме работы при отсутствии неисправностей, обмотка реле
неисправности находится под напряжением и его контакты в замкнутом состоянии.
2. В отсутствие режима ‘’Пожар’’ реле пожара нормально обесточено.
3. Выключатели ручной проверки функции
o
i
могут быть установлены дистанционно
или в ППК. Выключатели в поставку не входят.
4. За детальной информацией об оконечном сопротивлении EOL обращаться в
раздел ''Технические характеристики''.
ППК
ППК
Извещатель Х5200
Ручное тестирование
o
i
3
Ручное тестирование
o
i
3
Извещатель Х5200
Примечания: 1. В дежурном режиме работы при отсутствии неисправностей, обмотка реле
неисправности находится под напряжением и его контакты в замкнутом состоянии.
2. В отсутствие режима ‘’Пожар’’ реле пожара нормально обесточено.
3. Выключатели ручной проверки функции
o
i
могут быть установлены дистанционно
или в ППК. Выключатели в поставку не входят.
4.
Оконечное сопротивление EOL обеспечивается ППК.
