ДИАПАЗОН ВЛАЖНОСТИ —
Извещатель сохраняет работоспособность при относительной влажности воздуха от 0...95%;
допускается кратковременное воздействие 100% влажности с конденсацией.
УГОЛ ОБЗОРА —
Извещатель имеет угол обзора не менее 90
о
в горизонтальном направлении с максимальной
чувствительностью вдоль оптической оси, см. рис. 1.

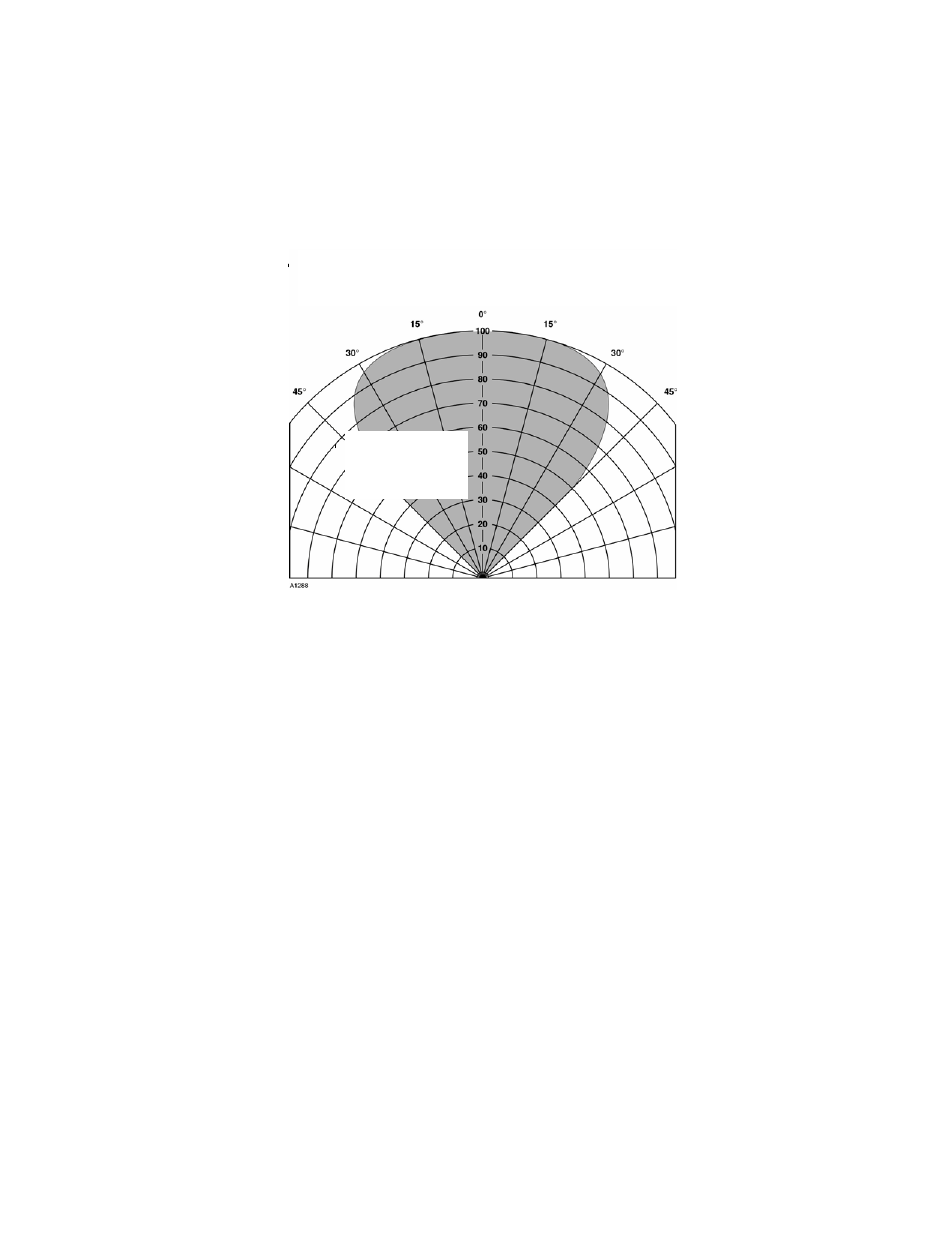

Рис. 1. Диаграмма угла обзора извещателя Х5200.
ВРЕМЯ ОТКЛИКА —
На пламя метана с высотой факела 81 см – не более 10 с.
На пламя н-Гептана размером 30 х 30 см – не более 15 с.
(За подробной информацией обращаться в Приложение к настоящему РЭ).
МОНТАЖНЫЕ ПРОВОДА И КАБЕЛИ
Рекомендуется использовать экранированный кабель с номинальным сечением проводов 2,08 мм
2
(14 AWG)
или 1,31 мм
2
КАБЕЛЬНЫЕ ВВОДЫ
Четыре отверстия с резьбой М25 или 3/4 дюйма NPT.
(16 AWG
). На входе извещателя должно обеспечиваться напряжение пост.
тока не менее18 В.
МАТЕРИАЛ КОРПУСА
Не содержащий примеси меди алюминий или нержавеющая сталь марки 316. Для обоих типов
корпуса используется крепёжный кронштейн из нержавеющей стали (опция).
ГАБАРИТНЫЕ РАЗМЕРЫ
См. рис. 2.
ТРАНСПОРТИРОВОЧНЫЙ ВЕС (приблизительный), кг —
Алюминиевый корпус:
2,7
Корпус из нержавеющей стали:
4,5
Монтажный кронштейн из алюминия: 2,75
Монтажный кронштейн из нерж. стали: 6,4
1
00% соответствует максимальному расстоянию обнаружения
для данного пламени. Чувствительность возрастает с
уменьшением угла обзора.
Расстояние
обнаружения
в %.
