РАЗДЕЛ 3 — РАБОТА МАШИНЫ
3123464
– Подъемник JLG –
3-37
3.14 ВСПОМОГАТЕЛЬНЫЙ КРЮК ПЛАТФОРМЫ -
(ОПЦИЯ)
СУММАРНЫЙ ВЕС ГРУЗОВ, ПЕРЕВОЗИМЫХ НА ПЛАТФОРМЕ, ВКЛЮЧАЯ
ВЕС ГРУЗОВ НА ВСПОМОГАТЕЛЬНОМ КРЮКЕ ПЛАТФОРМЫ, А ТАКЖЕ ВЕС
ПЕРСОНАЛА И ОБОРУДОВАНИЯ НА ПЛАТФОРМЕ, НЕ ДОЛЖЕН ПРЕВЫ-
ШАТЬ МАКСИМАЛЬНУЮ ГРУЗОПОДЪЕМНОСТЬ ПЛАТФОРМЫ.
С КАЖДОЙ СТОРОНЫ ПЛАТФОРМЫ РАЗРЕШАЕТСЯ УСТАНАВЛИВАТЬ
ТОЛЬКО ПО ОДНОМУ ВСПОМОГАТЕЛЬНОМУ КРЮКУ.
ПРИМЕЧАНИЕ. Данный вспомогательный крюк предназнача-
ется для использования при размещении для
хранения на стеллажах или полках, находящихся
выше уровня земли, а также выборке со склада
легких, но объемных изделий, например велоси-
педов, лестниц и т.д. Применение в любых иных
целях компанией JLG не разрешено.
Вспомогательный крюк представляет собой поворотный рычаг,
монтируемый на поручне платформы 10MSP. Можно устанавли-
вать один вспомогательный крюк с любой стороны платформы
или два крюка — по одному с каждой стороны платформы. Каж-
дый отдельный крюк имеет максимальную грузоподъемность
23 кг.
Когда крюк не используется, кронштейн крюка можно поворачи-
вать параллельно боковым поручням платформы (убранное
положение). При использовании кронштейн крюка фиксируется
под углом 90° к боковым поручням платформы (положение тран-
спортировки).

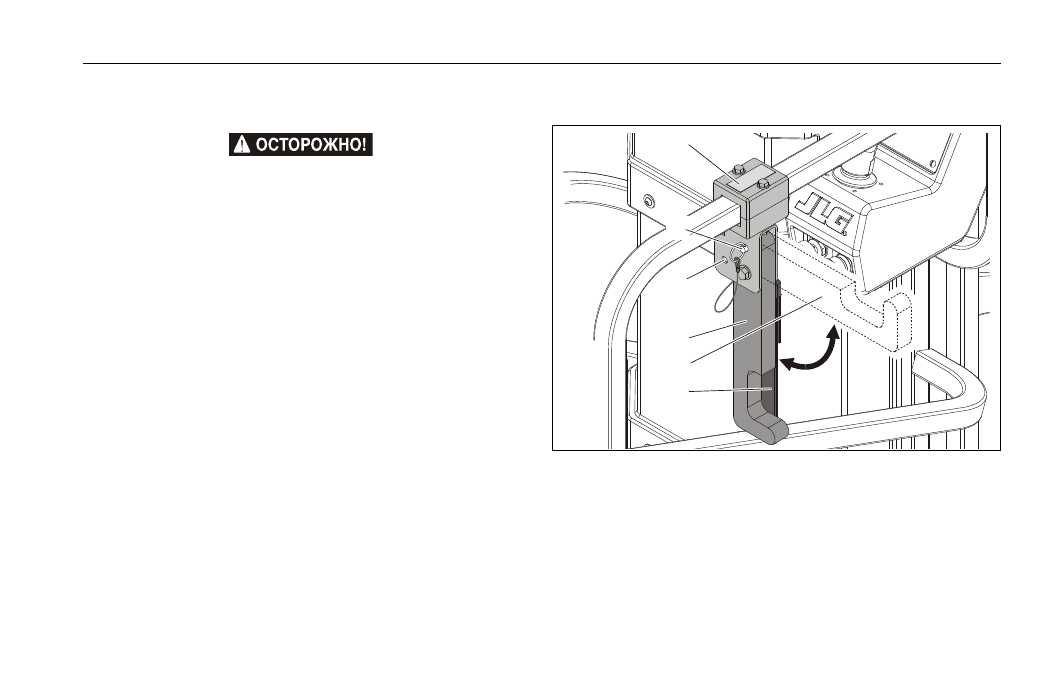

1. Монтажный кронштейн /
табличка с указанием грузо-
подъемности (a)
2. Стопорный штифт (убран-
ное положение)
3. Стопорный штифт (положе-
ние транспортировки)
4. Кронштейн крюка (убран-
ное положение)
5. Кронштейн крюка (положе-
ние транспортировки)
6. Ремень кронштейна крюка
ПРИМЕЧАНИЕ.(a) Максимальная грузоподъемность крюка состав-
ляет 23 кг.
1
3
4
5
6
2
