РАЗДЕЛ 3 — РАБОТА МАШИНЫ
3123464
– Подъемник JLG –
3-31
Лоток для транспортировки материалов —
регулировка высоты
Лоток для транспортировки материалов рассчитан на вес груза
не более 113 кг. Лоток может быть быстро поднят или опущен в
вертикальной плоскости с передней стороны узла мачты с помо-
щью механизма разблокировки рукоятки лотка.
ПРЕЖДЕ ЧЕМ ЗАДЕЙСТВОВАТЬ СТЕРЖЕНЬ РАЗБЛОКИРОВКИ ДЛЯ ОПУ-
СКАНИЯ ИЛИ ПОДЪЕМА ЛОТКА ДЛЯ МАТЕРИАЛОВ, СНИМИТЕ С ЛОТКА
ВЕСЬ ГРУЗ.
Чтобы опустить или поднять лоток, сделайте следующее.
1. Через удлиненный проем в верхней задней части лотка
возьмитесь за рукоятку подъема лотка, чтобы поддержи-
вать лоток во время регулировки.
2. Сожмите стержень разблокировки лотка и слегка подни-
мите лоток так, чтобы стопорные штифты вышли из фикси-
рующих пазов.
3. Опустите или поднимите лоток. Когда будет достигнута тре-
буемая высота лотка, отпустите стержень разблокировки
лотка. Прежде чем отпускать рукоятку подъема лотка, убе-
дитесь, что стопорные штифты с обоих концов стержня раз-
блокировки вошли в фиксирующие пазы.

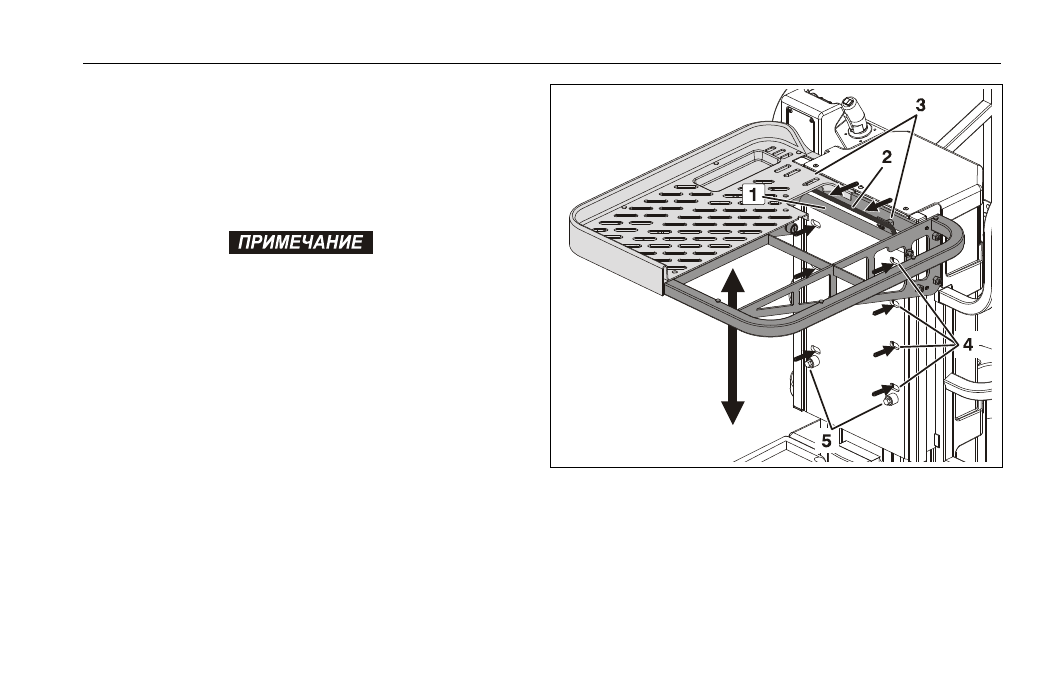

Рис. 3-10. Регулировка высоты лотка для транспортировки
материалов.
1. Рукоятка подъема лотка
2. Стержень разблоки-
ровки лотка
3. Стопорные штифты
4. Фиксирующие пазы для сто-
порных штифтов — (пять
уровней настройки)
5. Ограничители лотка
