РАЗДЕЛ 3 — РАБОТА МАШИНЫ
3-22
– Подъемник JLG –
3123464
Панель индикации пульта управления с платформы
1. Светодиодные индикаторы заряда аккумуляторных
батарей / кодов мигания (кодов неисправностей)
При нормальном включении питания и нормальной работе
этот ряд из десяти (10) светодиодных индикаторов обеспе-
чивает индикацию оставшегося заряда аккумуляторных
батарей.
Количество горящих светодиодных индикаторов изменя-
ется в зависимости от уровня заряда батарей.
• (+) Все три (3) горящих ЗЕЛЕНЫХ СВЕТОДИОДНЫХ ИНДИКА-
ТОРА указывают на максимальный заряд аккумуляторных
батарей.
• Четыре (4) ЖЕЛТЫХ СВЕТОДИОДНЫХ ИНДИКАТОРА показы-
вают, что оставшийся заряд батарей составляет от двух тре-
тей до одной трети полного заряда.
• (–) Три (3) горящих КРАСНЫХ СВЕТОДИОДНЫХ ИНДИКАТОРА
указывают на минимальный оставшийся заряд аккумуля-
торных батарей. При таком уровне заряда машина будет
продолжать работу, но начнут загораться предупредитель-
ные индикаторы низкого напряжения аккумуляторных
батарей.
ПРИМЕЧАНИЕ. Для ознакомления с дополнительной информа-
цией о предупредительных индикаторах уровня
заряда аккумуляторных батарей см. «Предупре-

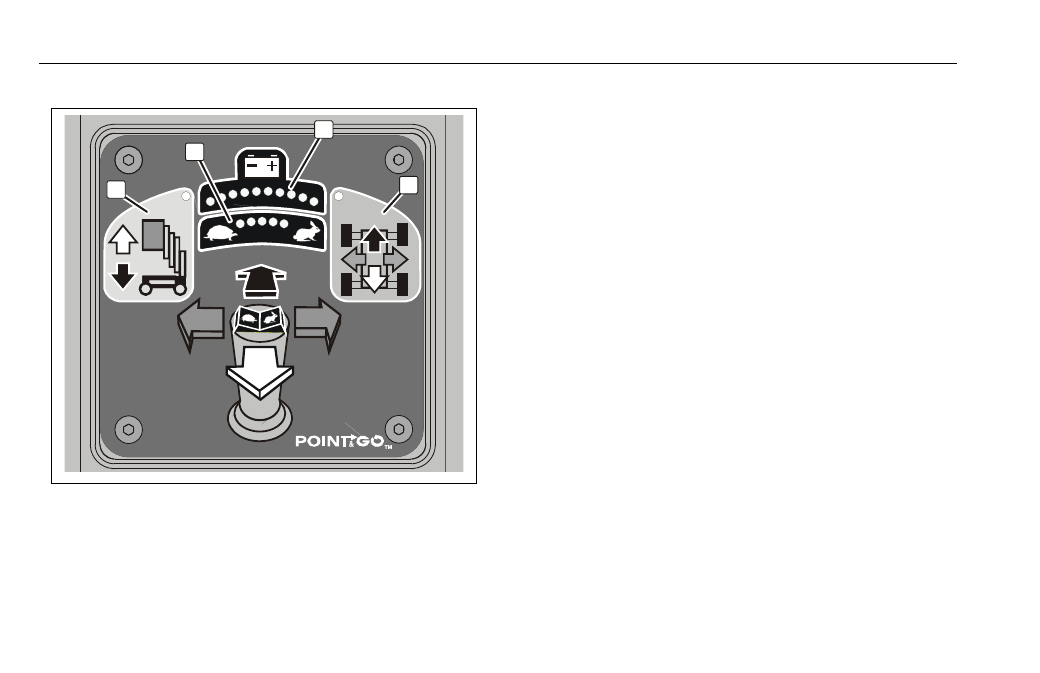

Рис. 3-7. Панель индикации пульта управления с платформы.
1. Светодиодные индикаторы
заряда аккумуляторных бата-
рей / кодов мигания
2. Индикатор режима движения
3. Индикатор режима
подъема
4. Настройка скорости
движения
3
1
4
2
