Раздел 5 — Навесное оборудование
5-23
31200954

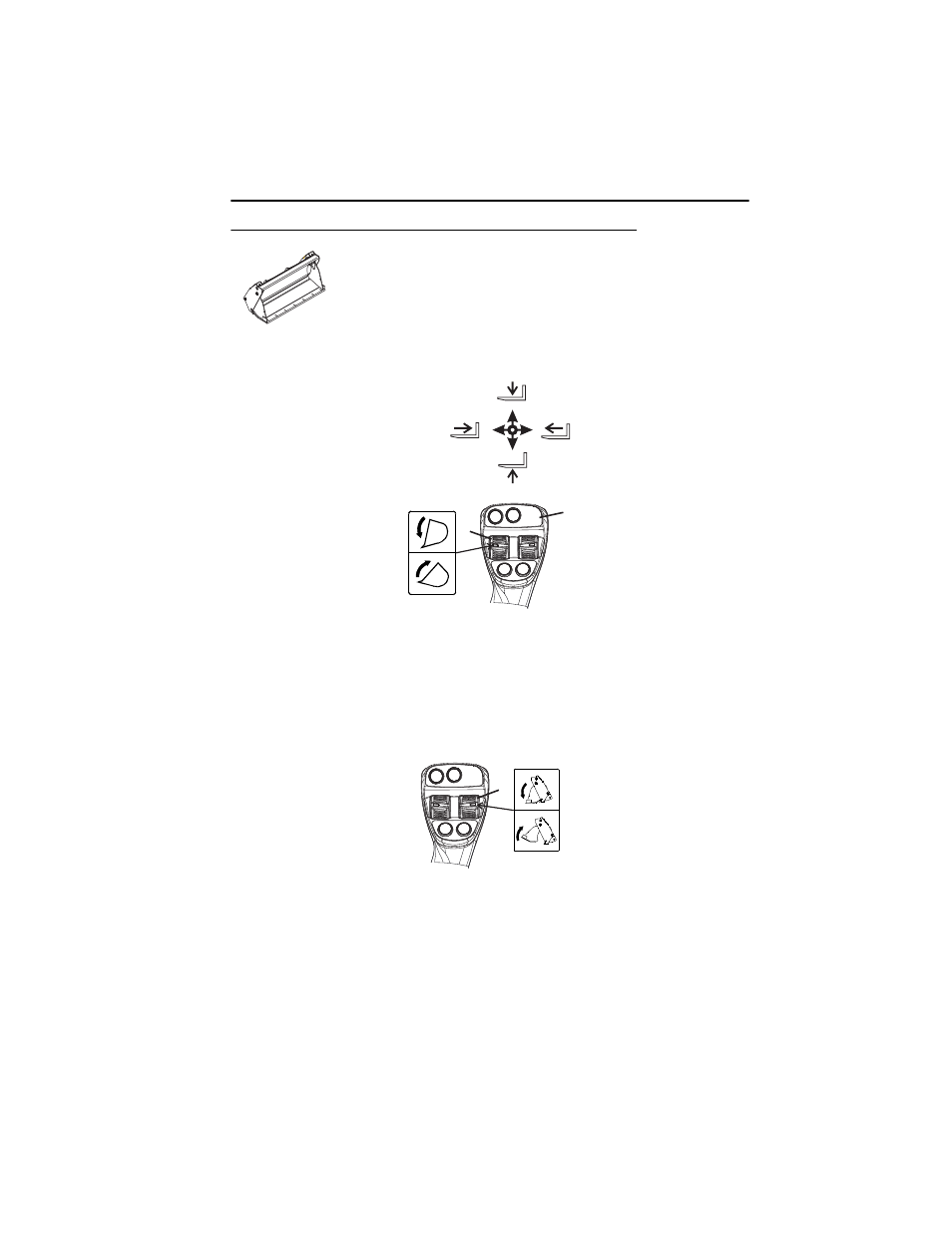

Универсальный ковш
Пользуйтесь таблицей грузоподъемности универсального ковша
Чтобы определить максимальную грузоподъемность, см. «Грузо-
подъемность телескопического погрузчика/навесного оборудова-
ния/вил» на стр. 5-4.
Рукоятка (
1) управляет движением стрелы.
Роликовый переключатель угла наклона навесного оборудования (
2) управляет
углом наклона ковша.
• Для наклона вверх передвиньте роликовый переключатель вниз.
• Для наклона вниз передвиньте роликовый переключатель вверх.
Открытие закрытие ковша
Роликовый переключатель дополнительного гидроконтура навесного оборудова-
ния (
3) контролирует открытие/закрытие ковша.
• Передвиньте роликовый переключатель вниз, чтобы открыть ковш.
• Передвиньте роликовый переключатель вверх, чтобы закрыть ковш.
OZ2540
O 4220
Z
1
2
Oz4230
3
