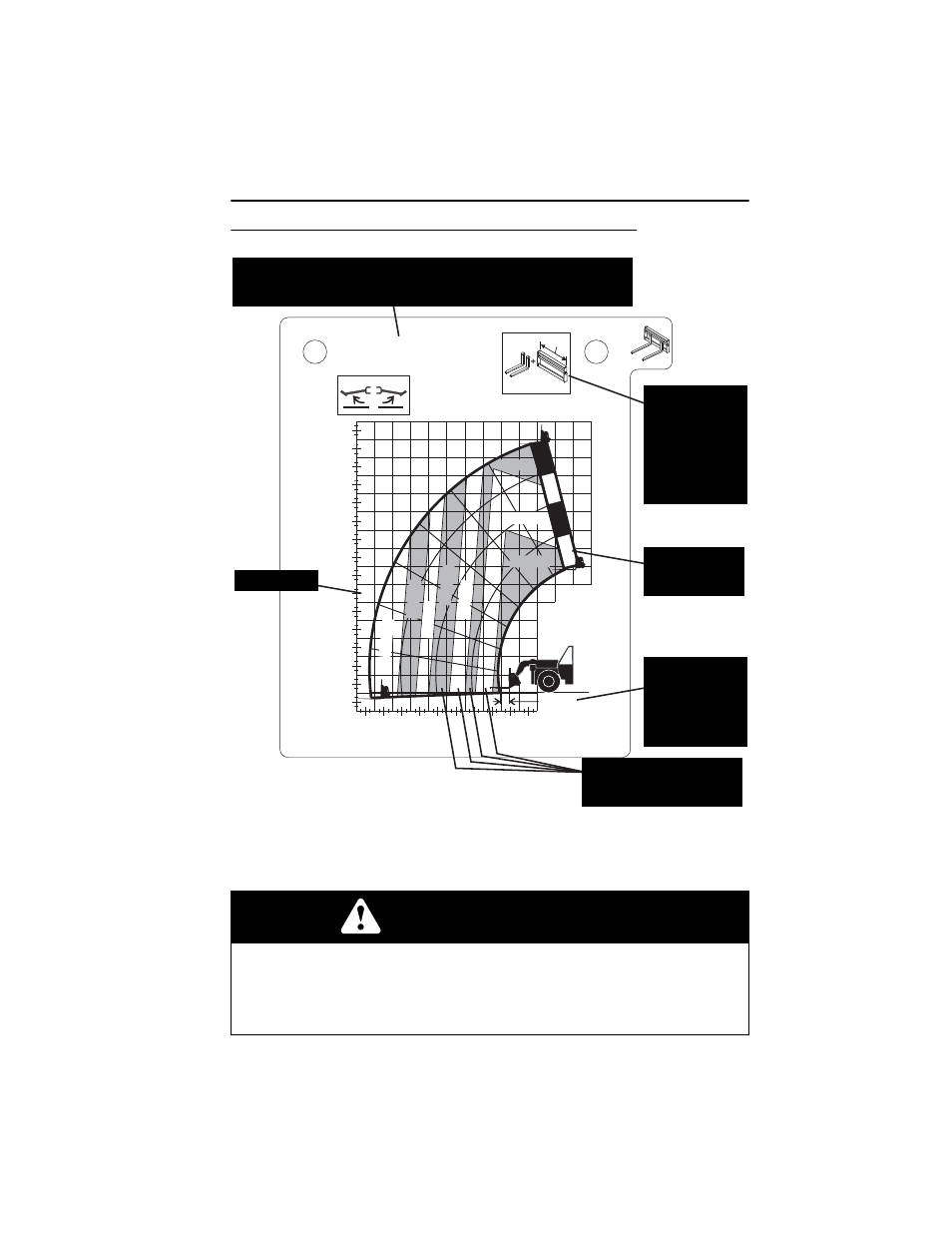

Образец таблицы грузоподъемности
Примечание. Эта таблица грузоподъемности приведена только в качестве
образца! НЕ пользуйтесь этой таблицей. Используйте таблицу, находящуюся в
кабине оператора.
ОСТОРОЖНО!
ОСТЕРЕГАЙТЕСЬ ОПРОКИДЫВАНИЯ. Все значения, приведенные в таблице
номинальной грузоподъемности, относятся к машине с горизонтальной рамой,
находящейся на твердой поверхности (см. стр. 4-5 или 4-8); вилы расположены на
каретке равномерно; в шинах нужного размера имеется надлежащее давление;
погрузчик в хорошем рабочем состоянии.
XXX xx MAX
-
XXX xx
XXX xx
XXXX
XXXX XXXX
XX
XX
XX
XX
XX
XX
XX
o
10
o
20
o
30
o
40
o
50
o
60
o
75
o
0
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX XX XX XX
XXX mm
XXXX
XXXX
XXXX
XXXX
XXXX
XXXX
XXXX
XXXX
A
B
C
D
OAM1801
Эту таблицу грузоподъемности можно использовать ТОЛЬКО с этой моделью.
Номер модели используемого подъемника обозначен на стреле или шасси.
Модель XXXX предназначена только для демонстрационных целей.
Индикатор
выдвижения
стрелы (дуга)
Угол стрелы
В зонах нагрузки обозначен
максимальный вес, который
можно безопасно поднять.
Центр нагрузки
должен
соответствовать
представленному
значению и не
превышать его.
Тип навесного
оборудования, его
вес и размеры
должны
соответствовать
представленным
данным и не
превышать их.
