Инструкция по эксплуатации JLG 4017RS Operator Manual
Страница 53
Раздел 3 — Средства управления и индикаторы
3-17
31200954

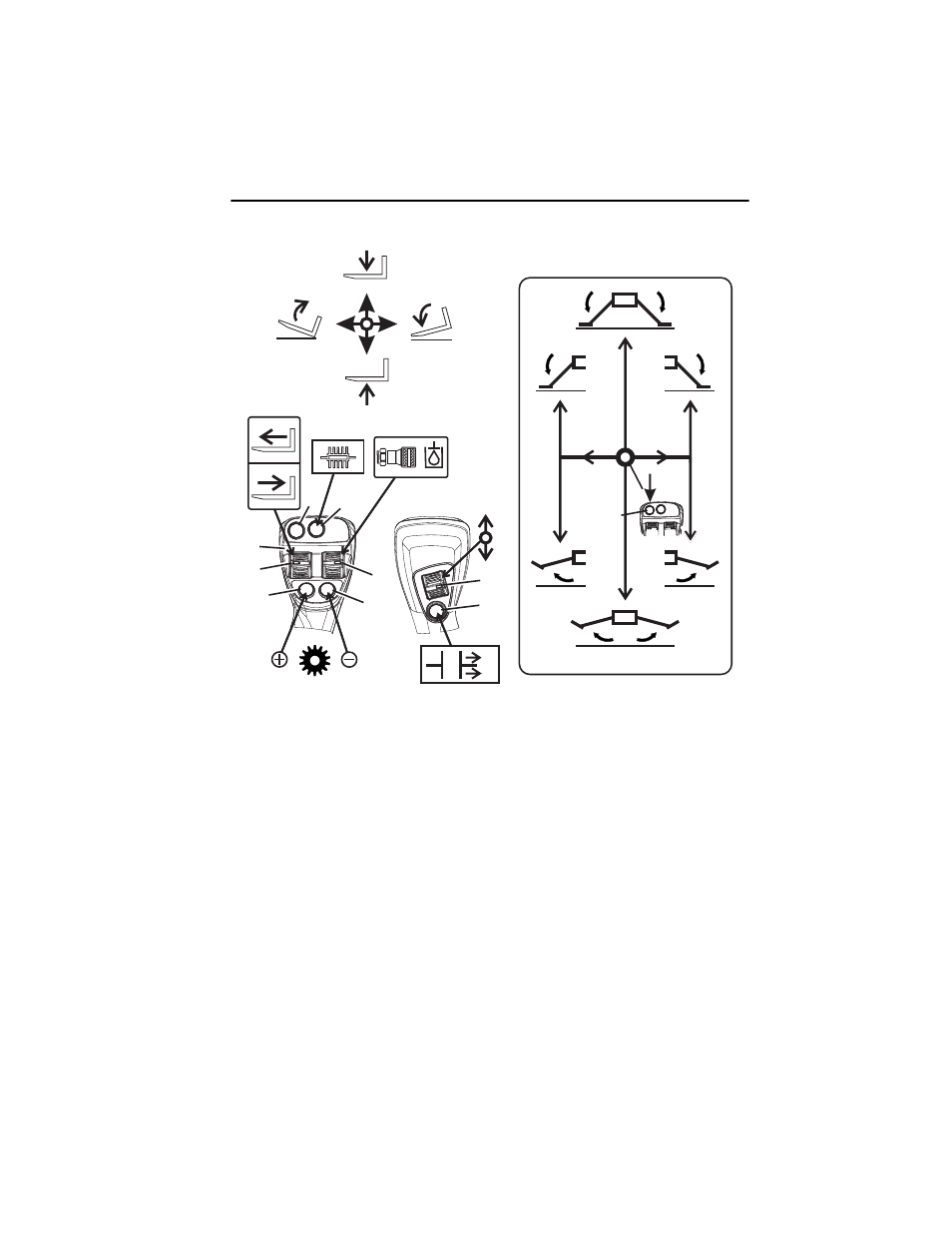

Схема рукоятки управления погрузчиком
С помощью рукоятки управления (
1) осуществляется управление работой стрелы,
навесного оборудования, дополнительного гидроконтура, аутригеров и коробки
передач.
Управление стрелой
• Передвиньте рукоятку управления назад, чтобы поднять стрелу. Передвиньте
вперед, чтобы опустить стрелу.
• Выдвижение/втягивание управляется роликовым переключателем (
2). Пере-
двиньте роликовый переключатель вверх, чтобы выдвинуть стрелу; передвиньте
переключатель вниз, чтобы втянуть стрелу.
• Скорость перемещения стрелы зависит от величины перемещения рукоятки в
соответствующем направлении. Повышение оборотов двигателя также увеличи-
вает скорость движений стрелы.
• Чтобы совместить два движения стрелы, перемещайте рукоятку между секто-
рами. Например, при перемещении рукоятки вперед и влево стрела опустится и
одновременно отклонится вверх навесное оборудование.
