РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3123313
— Подъемник JLG —
3-11
1001125195 B
1702566 B
1702565 B
1705170 A
1705744 A
17
06
7
41
A
1001125194 A
1702938
1
3
5
6
7
8
11
10
9
12
13
14
16
18
20
22
23
2
4
15
17
19
21

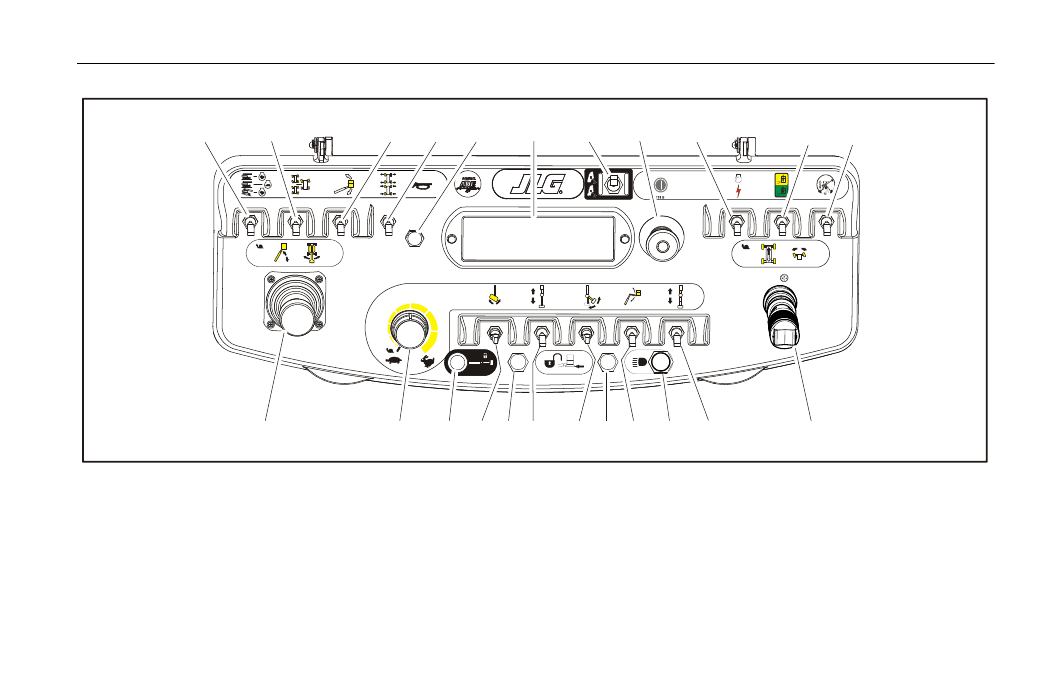

1.
Выбор скорости движения и крутящего
момента
2.
Выбор рулевого управления
3.
Блокировка выравнивания платформы
4.
Выдвижение/втягивание осей
5.
Гудок
6.
Панель индикаторов
7.
Выбор управления стрелой
8.
Питание и аварийный останов
9.
Запуск / вспомогательный источник
питания
10. Выбор грузоподъемности
11. Блокировка ориентации движения
12. Ход и рулевое управление
13. Телескопирование главной стрелы
14. Огни
15. Устройство поднятия гуська
16. Блокировка системы Soft Touch
17. Укладка гуська стрелы
18. Телескопирование гуська
19. Индикатор системы Soft Touch
20. Вращение платформы
21. Индикатор стопорного штифта
22. Управление скоростью функцио-
нирования
23. Подъем главной секции стрелы и
вращение
