РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3123313
— Подъемник JLG —
3-3
1001120323 B
1
2
12
13
11
10
9
8
7
6
5
4
3

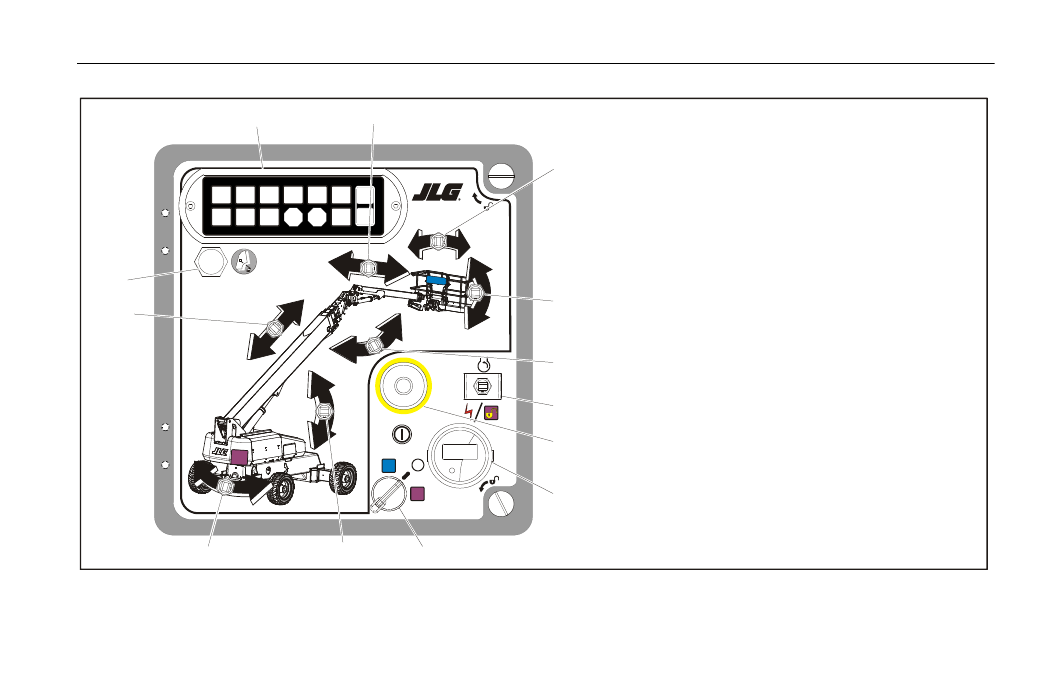

Рис. 3–1. Пульт управления с земли
1.
Панель индикаторов
2.
Управление телескопированием гуська
3.
Вращение платформы
4.
Блокировка выравнивания платформы
5.
Устройство поднятия гуська
6.
Запуск двигателя, вспомогательное питание и разблокиро-
вание движений
7.
Питание и аварийный останов
8.
Счетчик моточасов
9.
Селекторный переключатель платформа — земля
10. Схема
11. Вращение
12. Телескопирование
13. Проверка системы управления стрелой
