РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3123741
— Подъемник JLG —
3-9
Панель органов управления и индикаторов пульта
управления с платформы
ПРИМЕЧАНИЕ. На панели органов управления и индикато-
ров пульта управления с платформы
используются различные символы для преду-
преждения оператора о возможных рабочих
ситуациях. Ниже разъясняется смысл этих
символов.
ПРИМЕЧАНИЕ.* При включении эта лампа мигает опреде-
ленным образом, указывая на соответст-
вующий ДКН (диагностический код
неисправности). Для ознакомления с поя-
снениями к этим кодам и информацией
о том, какие неисправности оператор
может устранить самостоятельно, см.
Раздел 6, ОБЩИЕ ХАРАКТЕРИСТИКИ И ТЕХОБ-
СЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ОПЕРАТО-
РОМ, Раздел 6.9, ДИАГНОСТИЧЕСКИЕ КОДЫ
НЕИСПРАВНОСТЕЙ (ДКН).
Предупредительный индикатор
наклона — указывает на потенци-
ально опасную ситуацию, которая,
если ее не устранить, может привести
к тяжелой травме или гибели людей.
Этот индикатор будет красным.
Индикатор неисправности системы
— указывает на аномальное рабочее
состояние, которое, если его не устра-
нить, может привести к остановке или
повреждению машины. Этот индикатор
будет желтым. *(СМ. ПРИВЕДЕННОЕ
НИЖЕ ПРИМЕЧАНИЕ)

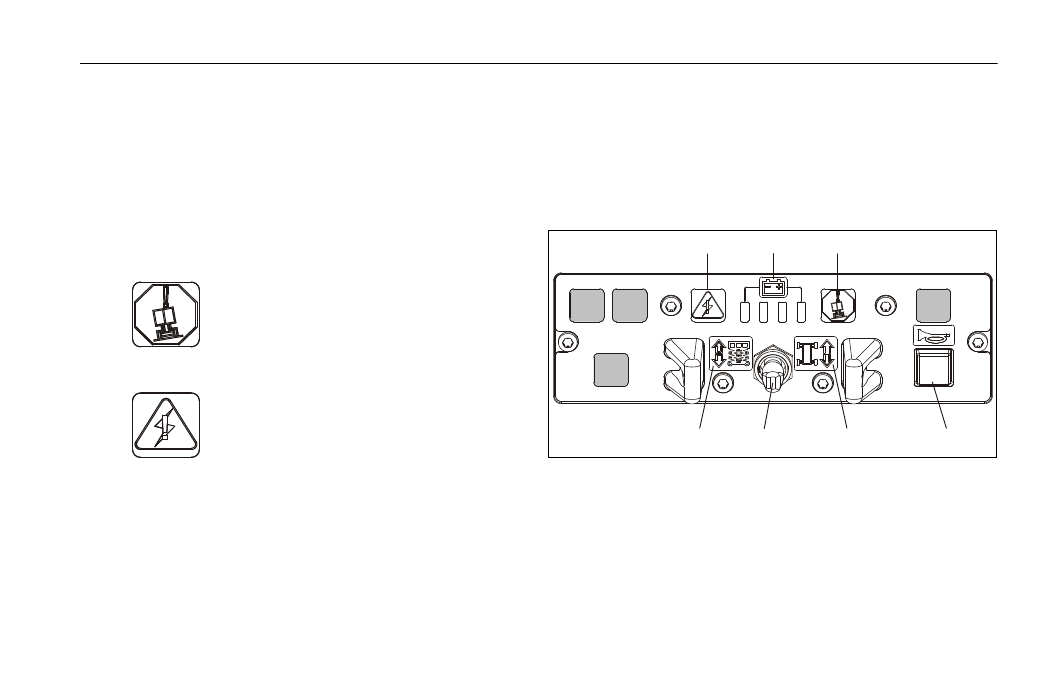

Рис. 3–8. Панель органов управления / индикаторов
пульта управления с платформы
1
2
3
5
6
4
7
