РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3-4
— Подъемник JLG —
3123741
Органы пульта управления с земли
1. Селекторный переключатель «платформа/
выкл./земля» — трехпозиционный селекторный
переключатель питания, приводимый в действие
ключом. Снабжает электропитанием средства
управления с платформы или с земли, а также
выключает питание машины в выключенном поло-
жении.
2. Переключатель подъема / опускания плат-
формы — трехпозиционный переключатель
с самовозвратом для управления подъемом обес-
печивает подъем и опускание платформы при
переводе в верхнее или нижнее положение.
3. Переключатель аварийного останова — двухпо-
зиционный красный грибовидный переключатель
аварийного останова: если он установлен в поло-
жение «ВКЛ.», а селекторный переключатель пита-
ния при этом установлен в положение «земля», то
рабочее питание подается на пульт управления
с земли. Кроме того, в аварийной ситуации этот
переключатель можно использовать для выключе-
ния подачи питания на средства управления фун-
кциями. Питание включается вытягиванием
переключателя и выключается его нажатием.

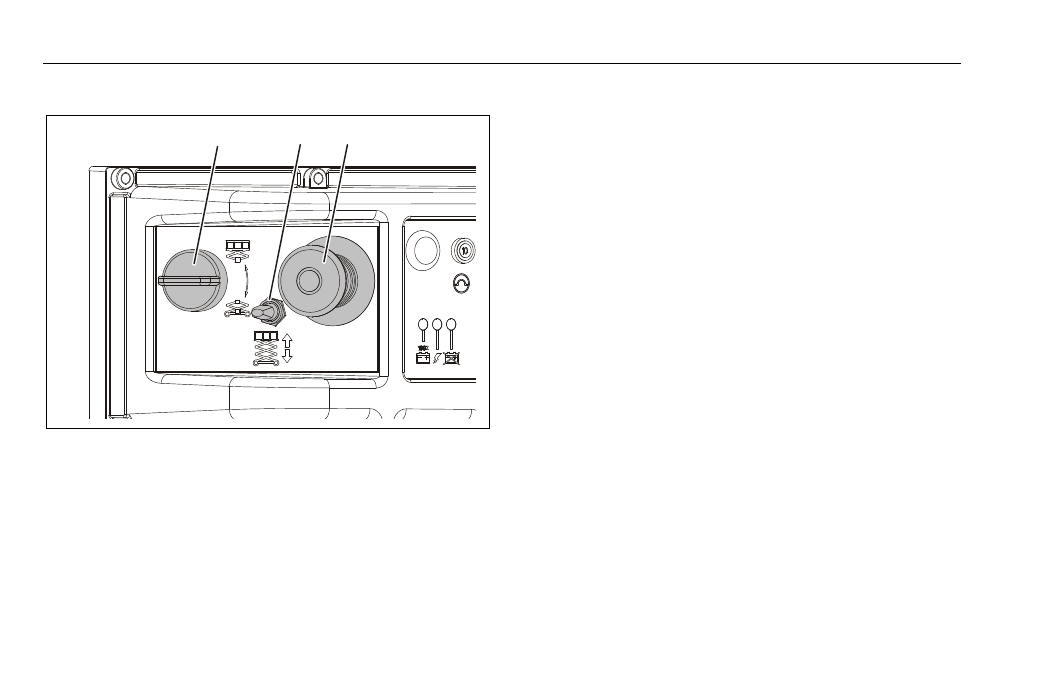

Рис. 3–3. Органы пульта управления с земли
1. Селекторный переключатель Платформа/Выкл/Земля
2. Переключатель подъема/опускания платформы
3. Переключатель аварийной остановки
1
2
3
