РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3-2
— Подъемник JLG —
3123741
3.2 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ
1. Пульт управления с земли
2. Пульт управления с платформы
3. Клапан ручного опускания платформы
4. *Штекер источника питания перемен-
ного тока — для распределительной
коробки розеток питания переменного
тока платформы
5. Штекер источника питания перемен-
ного тока — штекер входа питания
зарядного устройства аккумуляторных
батарей
6. Кнопка выключения тормозов
* Если машина оборудована опцией инвер-
тора / зарядного устройства, штекер источ-
ника питания переменного тока (4) для
распределительной коробки розеток пита-
ния переменного тока платформы на задней
панели будет отсутствовать. Распредели-
тельная коробка розеток питания перемен-
ного тока платформы будет соединяться по
внутренней проводке непосредственно с
инвертором / зарядным устройством.
Кроме того, на задней панели будет установ-
лен тумблерный переключатель инвертора
ВКЛ. / РЕЖИМ ОЖИДАНИЯ.

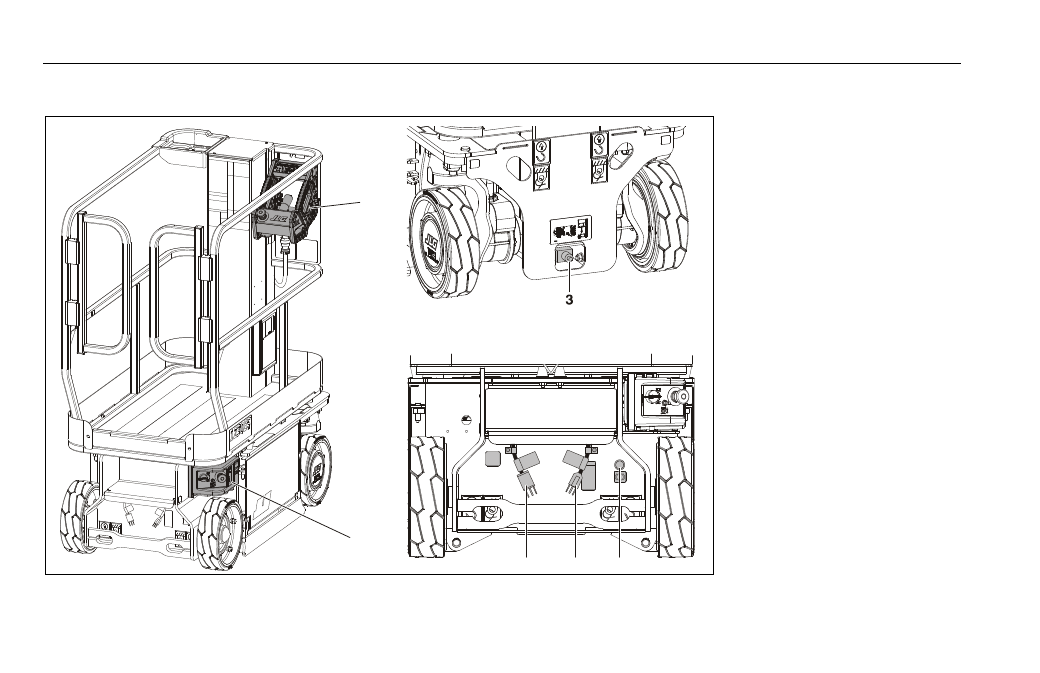

Рис. 3–1. Расположение органов управления машиной
1
2
4
5
6
