35

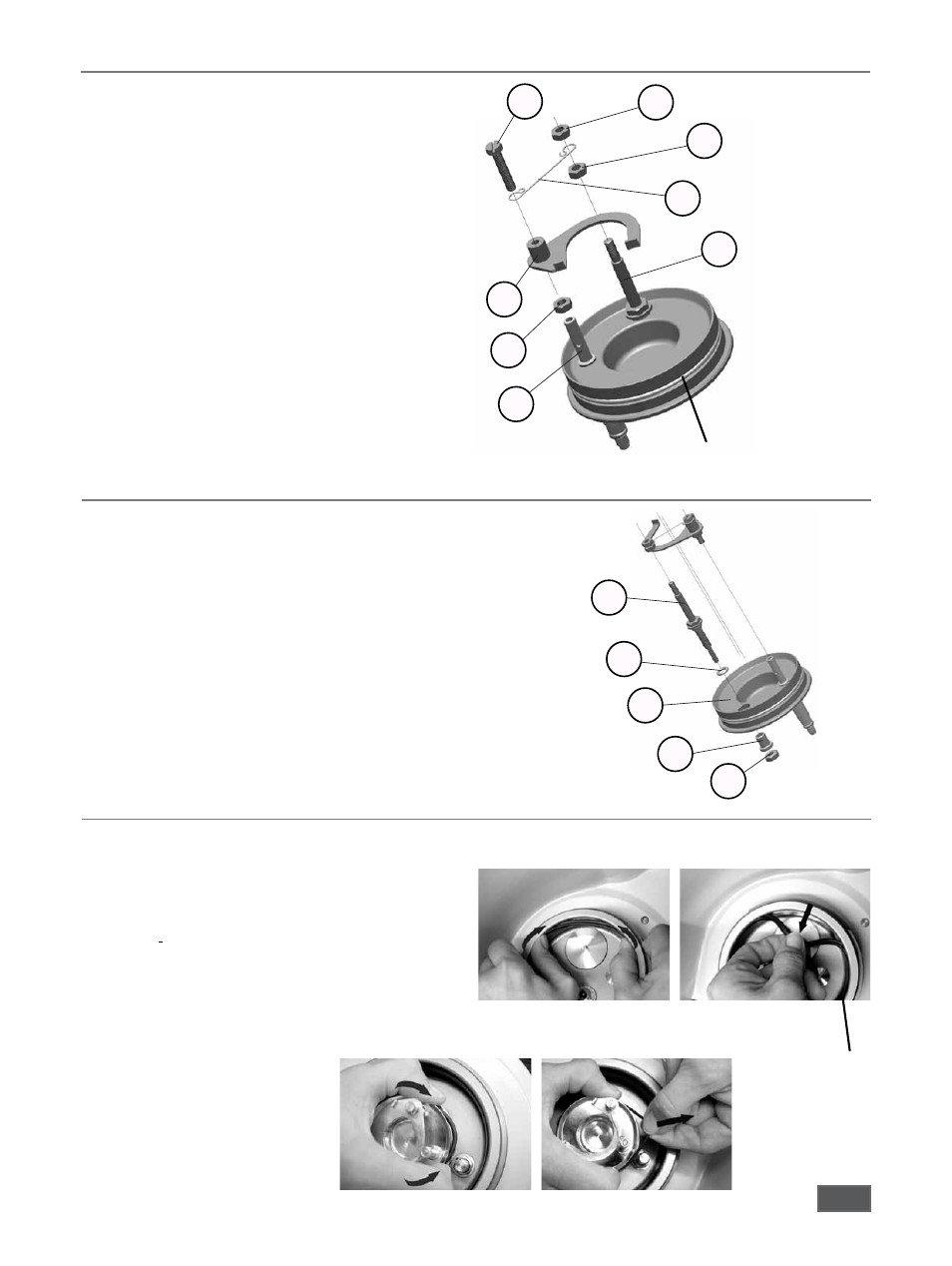

Замена проволоки зажигания
1. Для снятия проволоки зажигания (поз. 24) с электрода
зажигания (поз. 23) при помощи ключа SW5.5 ослабьте обе
гайки (поз. 13).
2. Открутите верхнюю гайку (поз. 13 I).
3. Для снятия проволоки зажигания (поз. 24) с заземляющего
электрода (поз. 22) ослабьте гайку (поз. 13 III),
удерживающую подставку под тигель.
4. Придерживая рукой подставку под тигель открутите и
снимите винт (поз. 25).
5. Снимите старую проволоку и установите на ее место новую.
6. Проволока зажигания (поз. 24) крепится винтом (поз. 25)
как показано на рисунке.
7. Вкрутите винт (поз. 25) в подставку, прикрутите гайку (поз.
13 III) к винту.
8. Сборочную единицу (поз. 25, 24, 10, 13 III) прикрутите к
заземляющему электроду до упора.
9. Выровняйте подставку под тигель до контакта с электродом
зажигания при помощи гайки на заземляющем электроде.
10. При помощи гайки (поз. 13 II) установите горизонтальное
положение проволоки для зажигания.
11. Проволока зажигания (поз. 24) на электроде зажигания
(поз. 23) установлена.
12. Прикрутите верхнюю гайку (поз. 13 I) и затяните, удерживая
нижнюю гайку ключом.
Замена электрода зажигания
1. Ослабьте проволоку для зажигания на электроде
зажигания как описано выше.
2. При помощи ключа SW7 открутите и снимите гайку
(поз. 12) с нижней части основания сосуда (поз. 2).
3. Вытянув вверх снимите электрод зажигания (поз. 23).
4. Снимите уплотнение (поз. 3) и замените новым.
5. Установите новый электрод зажигания в обратном
порядке, убедившись в наличии проходного изолятора
(поз. 6) на нижней части основания сосуда.
6. Закрутите гайку (поз. 12) вручную.
ВНИМАНИЕ: При туго закрученной гайке возникает
риск короткого замыкания
Замена основного уплотнения
1 При помощи подходящего неострого инструмента
удалите уплотнениеl
Уплотнение можно удалить руками. Для этого пальцами
оттяните кольцо в сторону, для того, чтобы оно вышло из
канавки. Теперь можно снять кольцо.
Примечание: перед установкой смажьте уплотнения
прилагаемой в комплекте поставки вакуумной смазкой. При
этом значительно улучшается герметичность калориметра.
13 /1
13
13
13
25
22
10
24
23
I
II
III
23
3
2
6
12
(4,0x1,5)
Внутренний сосуд
Поз. 15 уплотнение (48,0 х 2,0)
Верхняя часть
Поз. 43 Крестообразное уплотнение (92,0 х 4,5)
C1 092014
2x уплотнение

h
Помечено с

колец
должны быть смазаны по
мере необходимости с
помощью прилагаемого
смазки
h
1x
Крестообразное
уплотнение

Указание по технике
безопасности:
Используйте
только
оригинальные IKA
Запасные части!
В частности,
шестигранные
гайки
(Hastelloy
шестигранные
гайки!)
