Страница 16: Замена кабеля питания
16
Регулировка для различных
типов газа
Замена форсунок
При поставке варочная
поверхность оснащена
форсунками для работы на
природном или баллонном газе.
Она не работает от городского
газа, поэтому не укомплектована
соответствущими форсунками.
При замене форсунок выполните
следующие действия:
• Снимите решетки.
• Снимите крышки и рассекатели
конфорок.

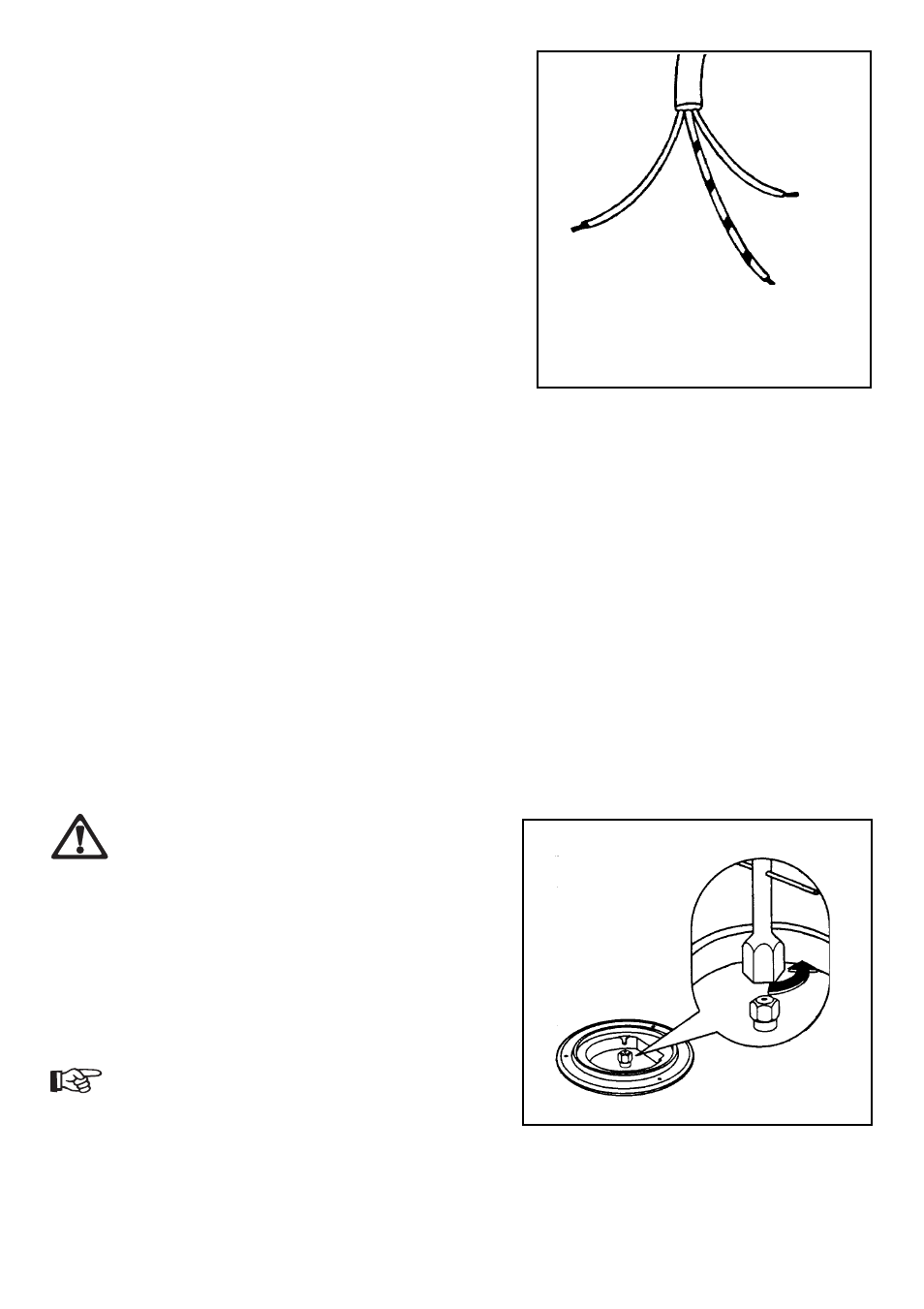

• Торцевым ключом на 7 отвинтите
и снимите форсунки (рис. 11),
замените их на форсунки,
соответствующие используемому
расстоянием между контактами 3 мм.
Прерыватель должен соответствовать
подключенной нагрузке.
Кабель питания должен быть проложен
так, чтобы ни одна из его частей не была
подвержена нагреву выше 90°С.
Провод кабеля питания в коричневой
оплетке (подключенный в клеммной
коробке к контакту с обозначением “L”)
всегда должен быть подключен к фазе
электросети.
Замена кабеля питания
Следует использовать только кабель
типа H05V2V2-F T90. Кабель должен быть
рассчитан на мощность подключения
прибора и рабочую температуру.
Провод заземления в желто-зеленой
оплетке должен быть примерно на 2 см
длиннее других проводов (рис. 10).
нейтраль
земля (желто-
зеленый)
фаза
Рис. 10
Рис. 11
