Установка на кухонный шкаф с дверцей, Установка варочной поверхности в столешницу – Инструкция по эксплуатации Zanussi ZGF 78 ICX
Страница 14
14
Установка на кухонный
шкаф с дверцей
Нужно принять особые меры
предосторожности при планировании
устройства мебельного шкафа для того,
чтобы избежать любых контактов с
основанием варочной поверхности,
которое может нагреться во время
работы прибора. Рекомендуемое

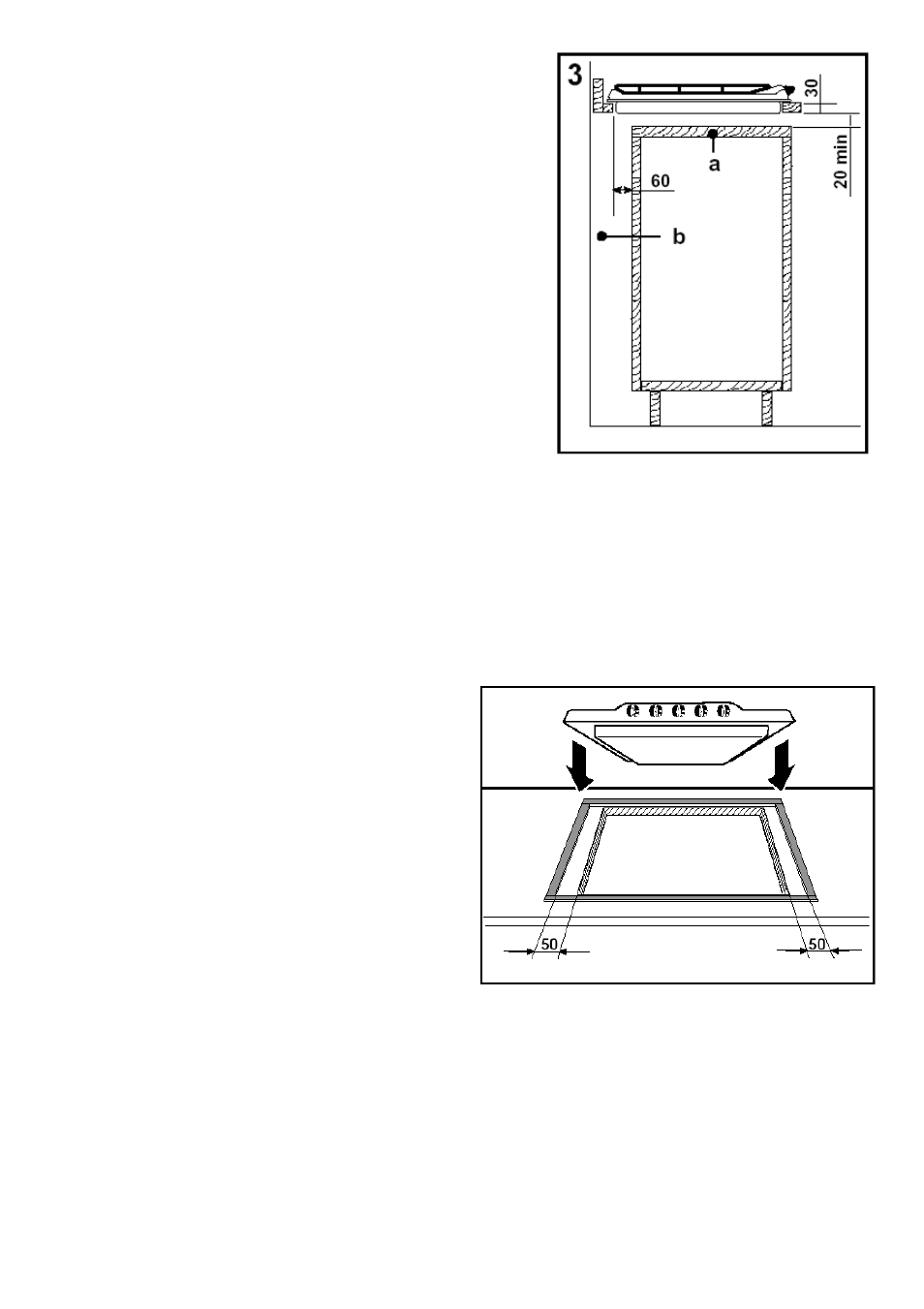

расположение показано на рис. 3.
Панель, укрепленная под варочной
поверхностью («а»), должна легко
выниматься и обеспечивать доступ к
варочной поверхности в случае
необходимости технического
обслуживания. Пространство за
кухонным шкафом («b») может быть
использовано для подключения.
Установка варочной
поверхности в столешницу
Размеры указаны в мм
Проводите установку варочной
поверхности следующим образом:
• По краю ниши укрепите уплотняющие
прокладки, прилагающиеся к варочной
поверхности: расположите прокладки
точно по переднему и заднему краю
ниши на расстоянии 50 мм от боковых
краев, как показано на рис. 8. Укрепите
прокладки встык без нахлеста.
• Установите варочную поверхность в
нишу, расположив ее ровно по центру.
• Зафиксируйте варочную поверхность
зажимами и винтами, как показано на
рис. 9. При затягивании винтов
уплотнение может выступить из-под
кромки, эти излишки можно затем
удалить.
Края варочной поверхности имеют такую
форму, что образуется двойное
уплотнение. Это дает гарантию полного
отсутствия просачивания жидкостей.
Рис. 8
