13

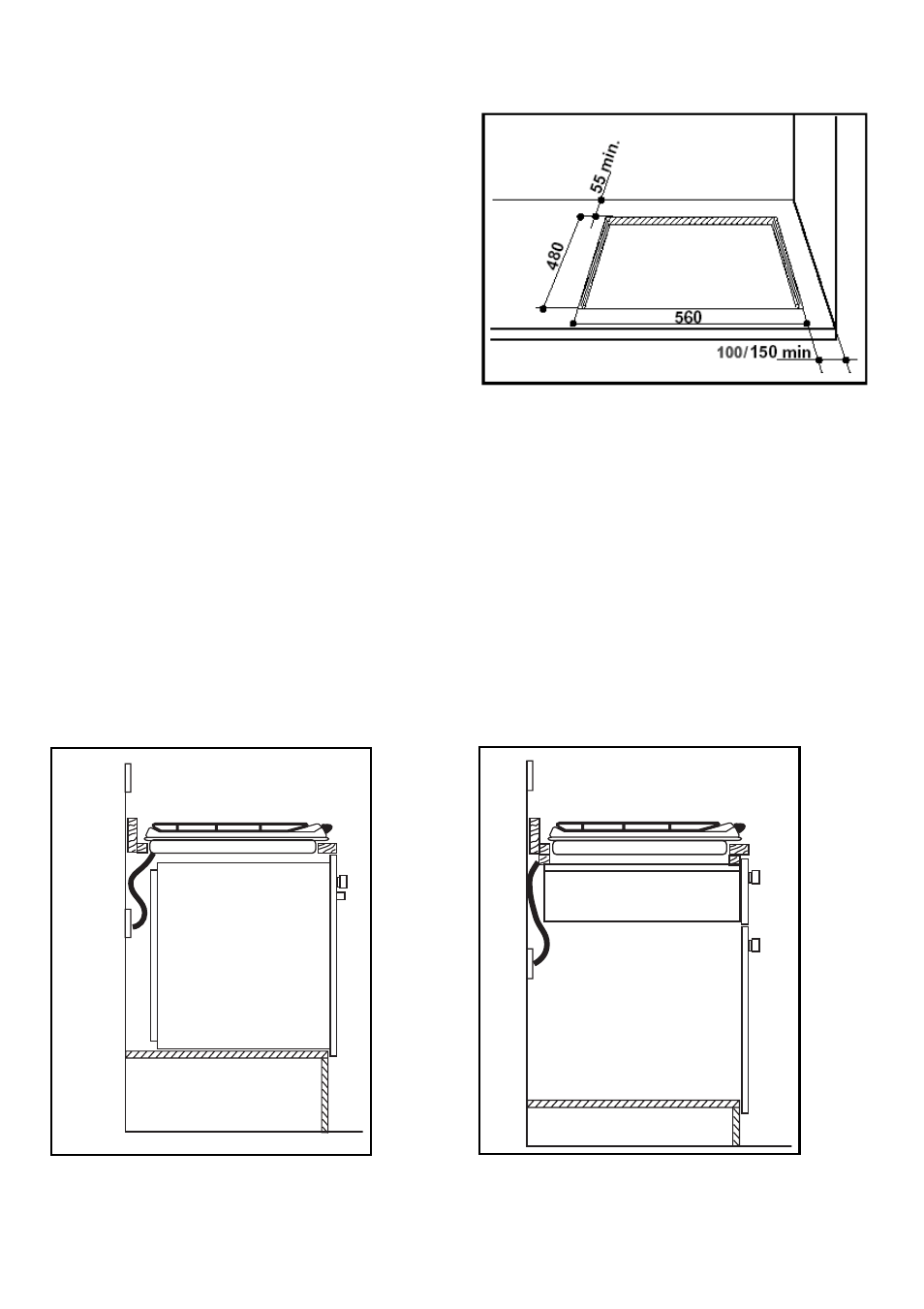

Размеры ниши
Размеры ниши указаны на рис. 7.
Размеры прямоугольной ниши для
встраивания варочной поверхности
Рис. 7
Встраивание
Установка на шкаф или
ящик
Если вы намерены установить варочную
поверхность на шкаф или ящик, то
необходимо установить
жароустойчивый лист под основанием
варочной поверхности с нижней стороны
столешницы.
Левая или правая боковая панель,
высота которой больше высоты варочной
поверхности, должна быть расположена,
по крайней мере, на расстоянии 150 мм
от ниши для встраивания.
Рекомендуется провести электрическое
подключение варочной поверхности так,
как показано на рис. 1 и 2.
ON/OFF SWITCH
FLEX
OUTLET
1
ON/OFF SWITCH
FLEX
OUTLET
2
г и б к а я
выходная
труба
г и б к а я
выходная
труба
Переключатель Вкл./Выкл.
Переключатель Вкл./Выкл.
Размеры даны в мм
