Электрическое подключение
Перед тем, как подсоединять духовку:
1. Проверьте, сможет ли предохранитель сети и
разводка выдержать эту нагрузку.
2. Проверьте, надлежащим ли образом заземлен
источник электроэнергии в соответствии с
действующими правилами.
3. Проверьте, легко ли будет добраться до розетки
или двухполюсного переключателя, которые
используются для электрического подключения,
когда духовка будет встроена в мебель.
Данная модель поставляется без соединительного
кабеля. Типы подходящих кабелей питания: H07 RN-
F, H05 RN-F, H05 RR-F, H05 VV-F, H05V2V2-F (T90),
H05 BB-F (сечение 3х1,5 мм
2
). Кабель должен быть
оснащен соответствующим разъемом и способен
выдержать нагрузку, указанную на табличке с
техническими данными.
Вилку кабеля следует вставить в надлежащую
розетку.
При постоянном подсоединении духовки
непосредственно к электрической системе,
необходимо установить между духовкой и источником
электроэнергии двухполюсный переключатель с
минимальным зазором между контактами 3 мм такого
типа, который подходит для требуемой нагрузки в
соответствии с современными правилами. Этот
двухполюсный переключатель не должен разрывать
провод заземления.
Соединительный кабель следует размещать таким
образом, чтобы ни один его участок не мог нагреться
больше, чем на 50°С по отношению к окружающей
среде.
После того, как соединение выполнено, проверьте все
нагревательные элементы в течение примерно 3 минут.
Клеммная колодка

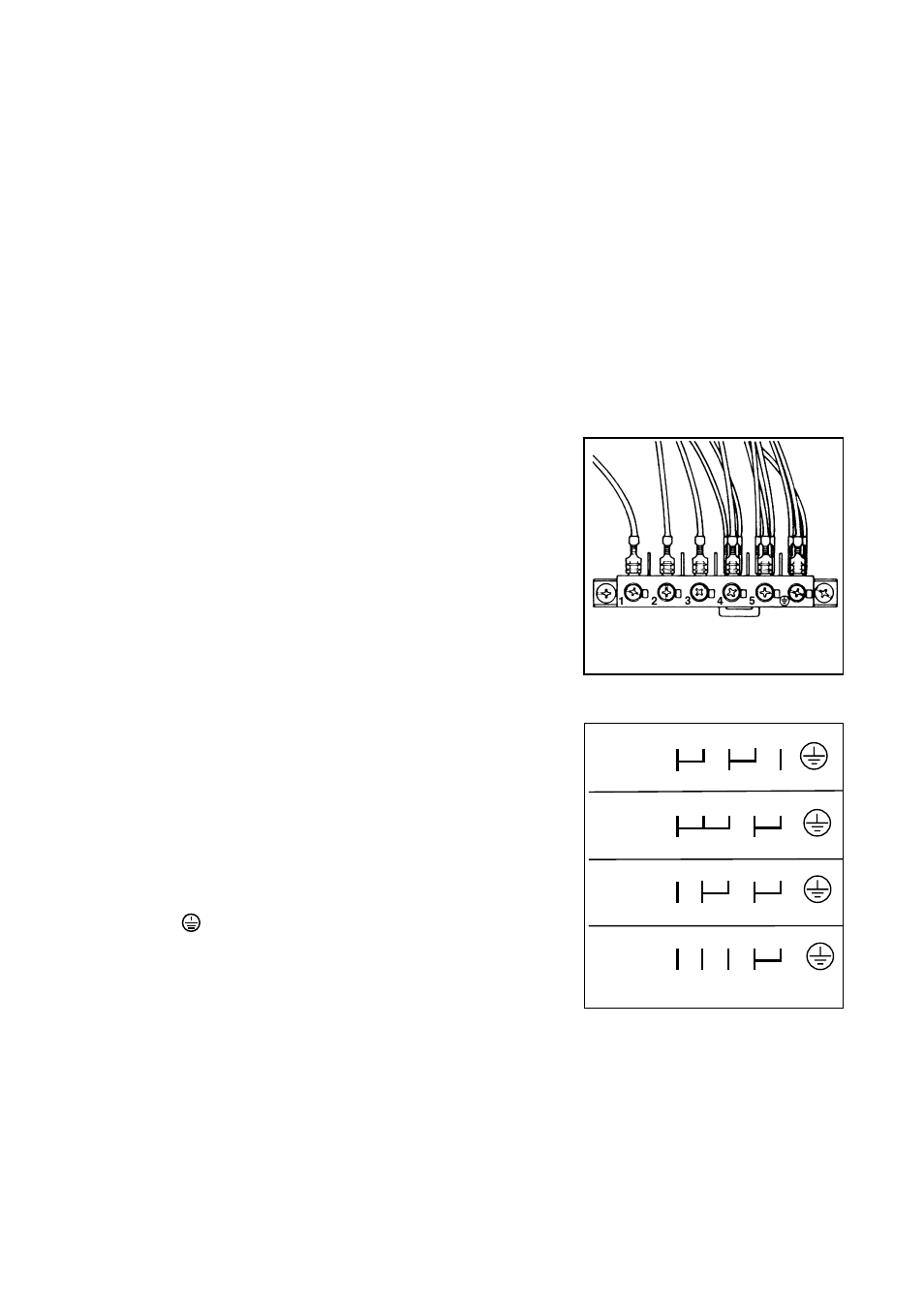

Через 6-ти полюсную клеммную колодку (рис. 14)
прибор можно подключить к электросети с
напряжением 400В (три фазы+нейтраль). Возможные
схемы подключения приведены на рис. 15. Провод
заземления должен быть подключен к клемме,
обозначенной
.Разъем кабеля следует вставить в
надлежащую розетку.
Подключение варочной
поверхности
К данному духовому шкафу может быть подключена
одна из совмещаемых с этой моделью варочных
поверхностей Zanussi. Разъем для подключения
варочной поверхности расположен в верхней части
корпуса духовки. Соединительный кабель с
коннекторами входит в комплект варочной
поверхности. Подключение варочной поверхности с
духовому шкафу производится подключением кабеля
к соответствующему разъему духового шкафа.
Разъем подключения устроен так, что неправильное
подключение исключено.
Рис. 14
Фирма-изготовитель не признает за собой
ответственности, если приведённые меры по
обеспечению безопасности не выполняются.
Рис. 15
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
