17
Установка
Нижеследующие инструкции предназначены для
квалифицированного техника в помощь при установке
в соответствии с действующими правилами.
Встраивание и электрическое подключение прибора
должен производить квалифицированный специалист.
Встраивание
Важно, чтобы размеры и материал шкафа, в который
будет встраиваться духовка, были правильными и
выдерживали повышение температуры.
Правильная установка должна обеспечивать
надлежащую защиту от контакта с электрическими
частями.
Все узлы и детали, предназначенные для обеспечения
защиты, должны быть установлены так, чтобы их
нельзя было демонтировать, не пользуясь никакими
инструментами.
Мы не рекомендуем устанавливать духовку рядом с
холодильниками или морозильными камерами, так как
тепло может повлиять на эксплуатационные
характеристики этих устройств.

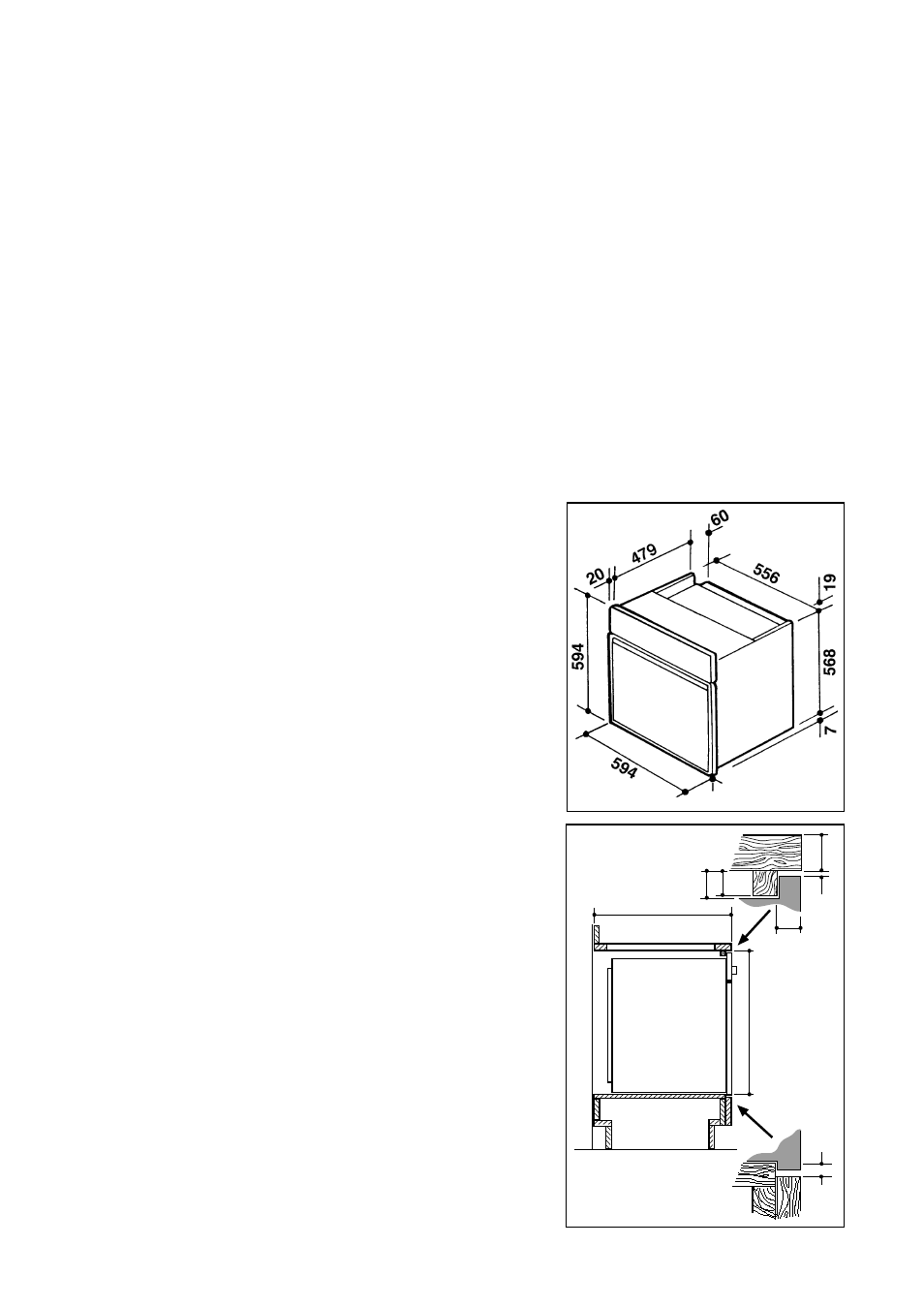

Размеры монтажного проема при встраивании
духового шкафа должны соответствовать
указанным на рисунке.
Духовой шкаф относится к классу “Y” в соответствии
с принятыми требованиями по защите от перегрева.
В соответствии с этой классификацией задняя и одна
из боковых стенок кухонного шкафа, в который
встроен прибор, могут касаться более высоких
приборов, стен или кухонных шкафов. Другая боковая
стенка кухонного шкафа, в который встроен прибор,
может касаться других приборов или кухонных шкафов
той же высоты.
Рис. 9
Рис. 10
Технические характеристики
Размеры монтажного проёма
Высота
594 мм
Ширина
560 мм
Глубина
550 мм
Размеры внутреннего
пространства духовки
Высота
325 мм
Ширина
420 мм
Глубина
390 мм
Объем
53 л
Мощность нагревательных
элементов
Нижний нагревательный элемент
1000 Вт
Верхний нагревательный элемент
800 Вт
Традиционный нагрев (сверху + снизу)
1800 Вт
Нагревательные элементы гриля:
одинарный
1750 Вт
двойной
2550 Вт
Задний нагревательный элемент
2000 Вт
Режим приготовления пиццы
3000 Вт
Лампа подсветки духовки
25 Вт
Конвекционный вентилятор
30 Вт
Охлаждающий вентилятор
25 Вт
Общая мощность подключения
3080 Вт
Номинальное напряжение (частота 50 Гц) 230 В
550 min
595
22,5
20
30
20
4
7
