Zanussi ZHM 773 - Инструкция (Страница 18)

18
Рис. 12
FO 0039
Рис. 13
Встраивание под столешницу

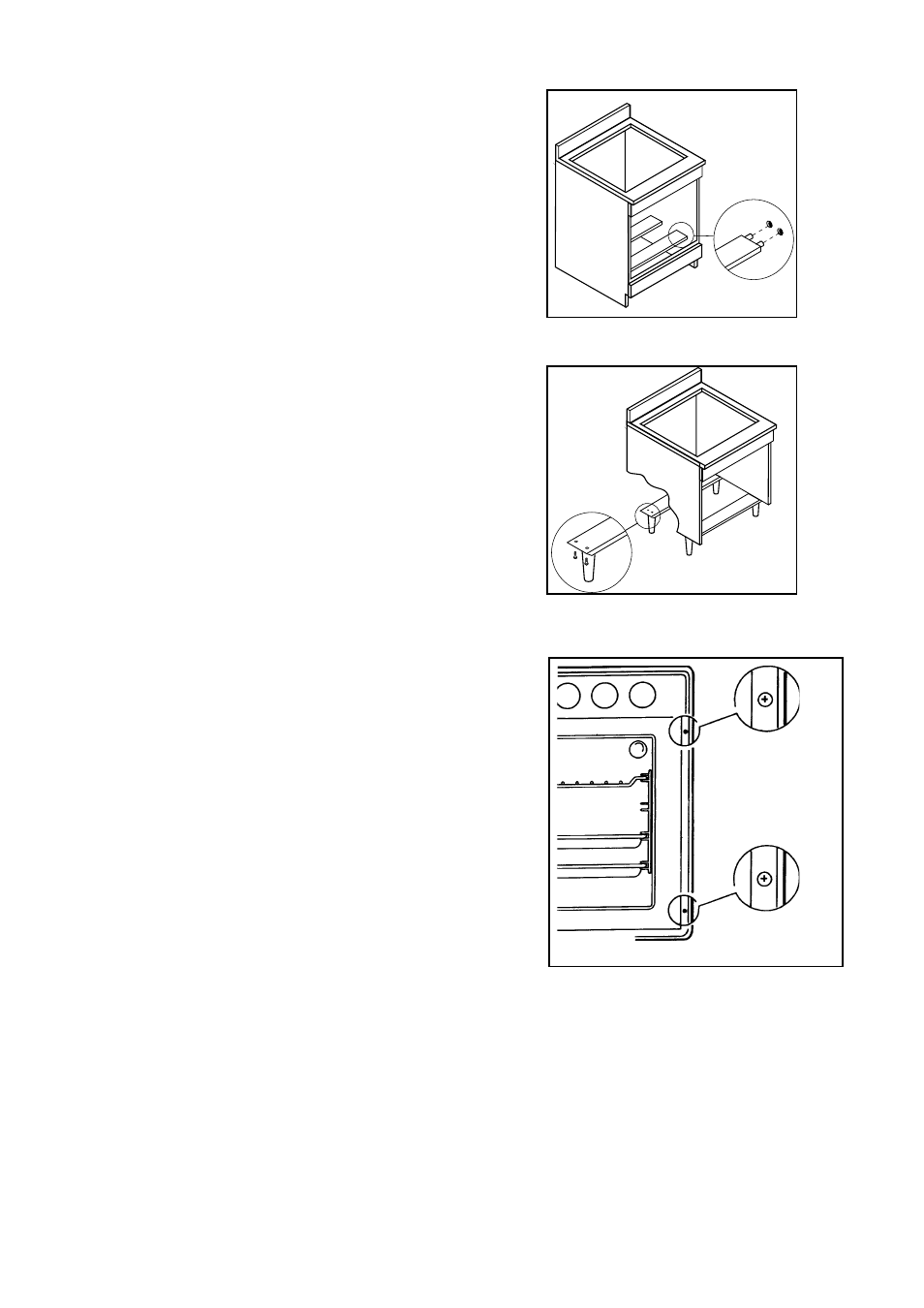

На рисунках 11 и 12 показано два возможных варианта
встраивания.
На рисунке 11 прибор устанавливается на две
деревянных опоры, которые закреплены на боковых
стенках кухонного шкафа.
На рисунке 12 духовой шкаф устанавливается на две
металлических опоры с формой профиля “С” или “L”, к
которым могут быть также прикреплены ножки
кухонного шкафа.
В задней стенке кухонного шкафа должно быть
предусмотрено отверстие диаметром 30 мм для
организации электрического подключения.
Рис. 11
Крепление духовки к кухонному
шкафу
Вставьте духовку в монтажный проём.
Откройте дверцу духовки и прикрепите духовку к
кухонному шкафу четырьмя шурупами, которые
устанавливаются в отверстия, имеющиеся в раме
духовки (рис. 13).
Если над духовкой устанавливается электрическая
варочная панель, электрическое соединение варочной
панели и духовки должны выполняться раздельно по
причинам безопасности, а также для того, чтобы при
необходимости можно было без труда вынимать
духовку из шкафа.
