6
Русский

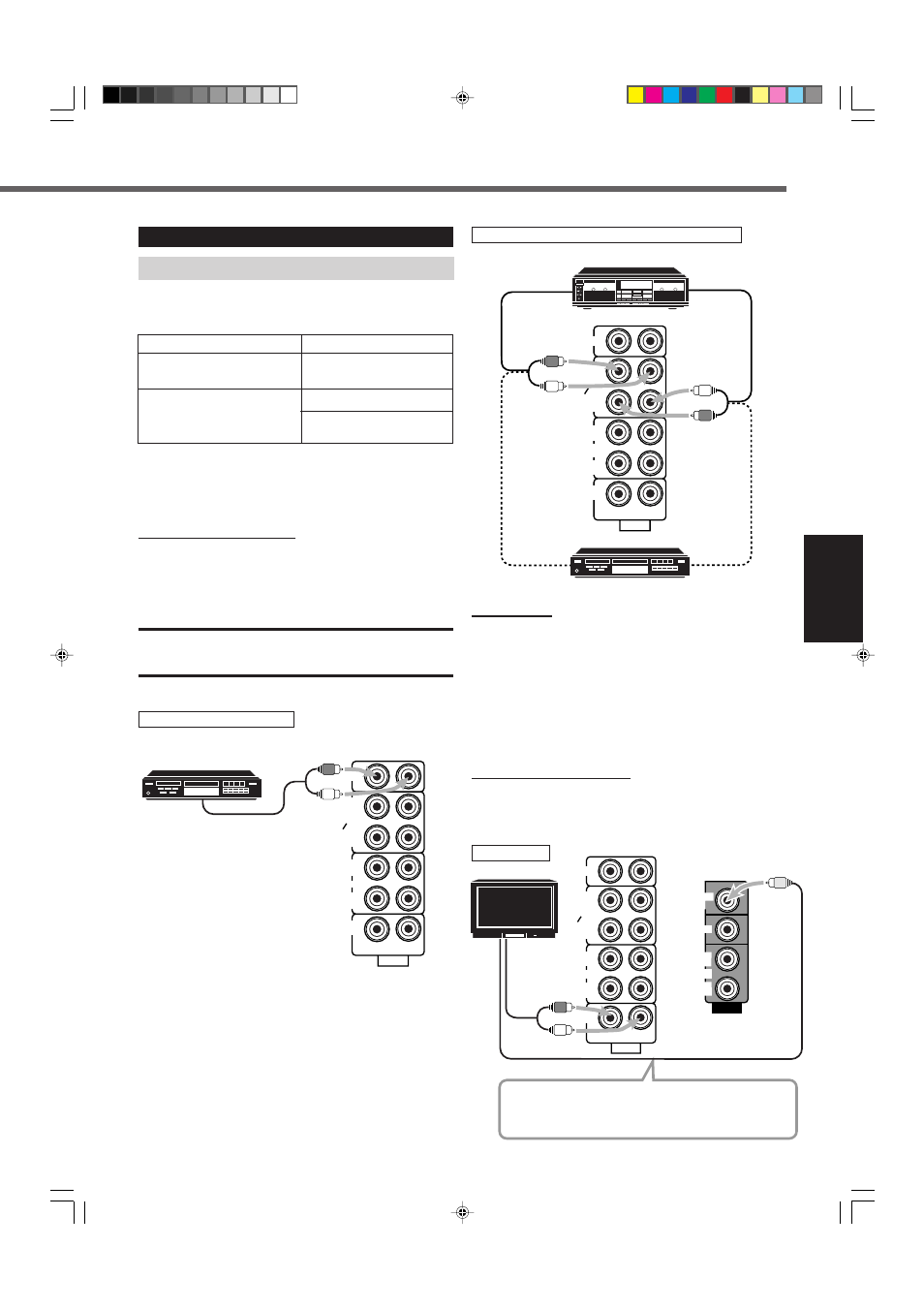

Подключение аудио/видео устройств
Перед подключением отключите все устройства.
К этому ресиверу Вы можете подключить следующие аудио/
видео устройства. Ознакомьтесь также с инструкциями для
подключаемых устройств.
* Вы можете подключить эти устройства при помощи методов,
описанных в разделах “Аналоговое подключение” (ниже) и
“Цифровое подключение” (см. стр. 7).
Аналоговое подключение
Подключение аудио устройств
Воспользуйтесь кабелями с контактными штекерами RCA (не
входят в комплект).
Подключите белый штекер к левому аудио гнезду, а красный
штекер к правому аудио гнезду.
ПРЕДОСТЕРЕЖЕНИЕ:
Если Вы подключили звукоусиливающее устройство, например,
графический эквалайзер, между источником сигнала и этим
ресивером, звук, выводимый этим ресивером, может быть искажен.
Кассетная дека или устройство записи компакт-дисков
CD
PHONO
AUDIO
TV SOUND
OUT
(REC)
CD
IN
(PLAY)
RIGHT
LEFT
TAPE
CDR
OUT
(REC)
IN
(PLAY)
VCR
Кассетная дека
К аудио выходу
К аудио входу
К аудио выходу
К аудио входу
Устройство записи компакт-дисков
Примечание:
К гнездам TAPE/CDR Вы можете подключить как кассетную деку,
так и устройство записи компакт-дисков. При подключении
устройства записи компакт-дисков к гнездам TAPE/CDR
измените название источника сигнала, отображаемое на
дисплее при выборе источника, на “CDR”. Для получения более
подробной информации см. стр. 8.
Если Ваши аудио устройства оборудованы разъемом COMPU LINK
См. также стр. 27 для получения более подробной информации о
подключении системы дистанционного управления COMPU LINK.
Подключение видео устройств
Воспользуйтесь кабелями с контактными штекерами RCA (не
входят в комплект).
Подключите белый штекер к левому аудио гнезду, красный штекер
к правому аудио гнезду, а желтый штекер к видео гнезду.
Телевизор
Аудио устройства
Проигрыватель компакт-дисков
Проигрыватель
компакт-дисков
К аудио выходу
AUDIO
TV SOUND
TAPE
CDR
CD
OUT
(REC)
IN
(PLAY)
RIGHT
LEFT
OUT
(REC)
VCR
IN
(PLAY)
К видео входу
Телевизор
VIDEO
VCR
OUT
(REC)
IN
(PLAY)
MONITOR
OUT
DVD
VCR
TAPE
CDR
CD
OUT
(REC)
IN
(PLAY)
AUDIO
RIGHT
LEFT
TV SOUND
OUT
(REC)
IN
(PLAY)
VCR
К аудио
выходу
Подключите телевизор к гнезду MONITOR OUT для
просмотра изображения, воспроизводимого на другом
источнике сигнала.
Видео устройства
•
Проигрыватель компакт-
дисков*
•
Телевизор*
•
Кассетная дека или
устройство записи
компакт-дисков*
•
Видеомагнитофон
•
Проигрыватель DVD*
