7
Русский

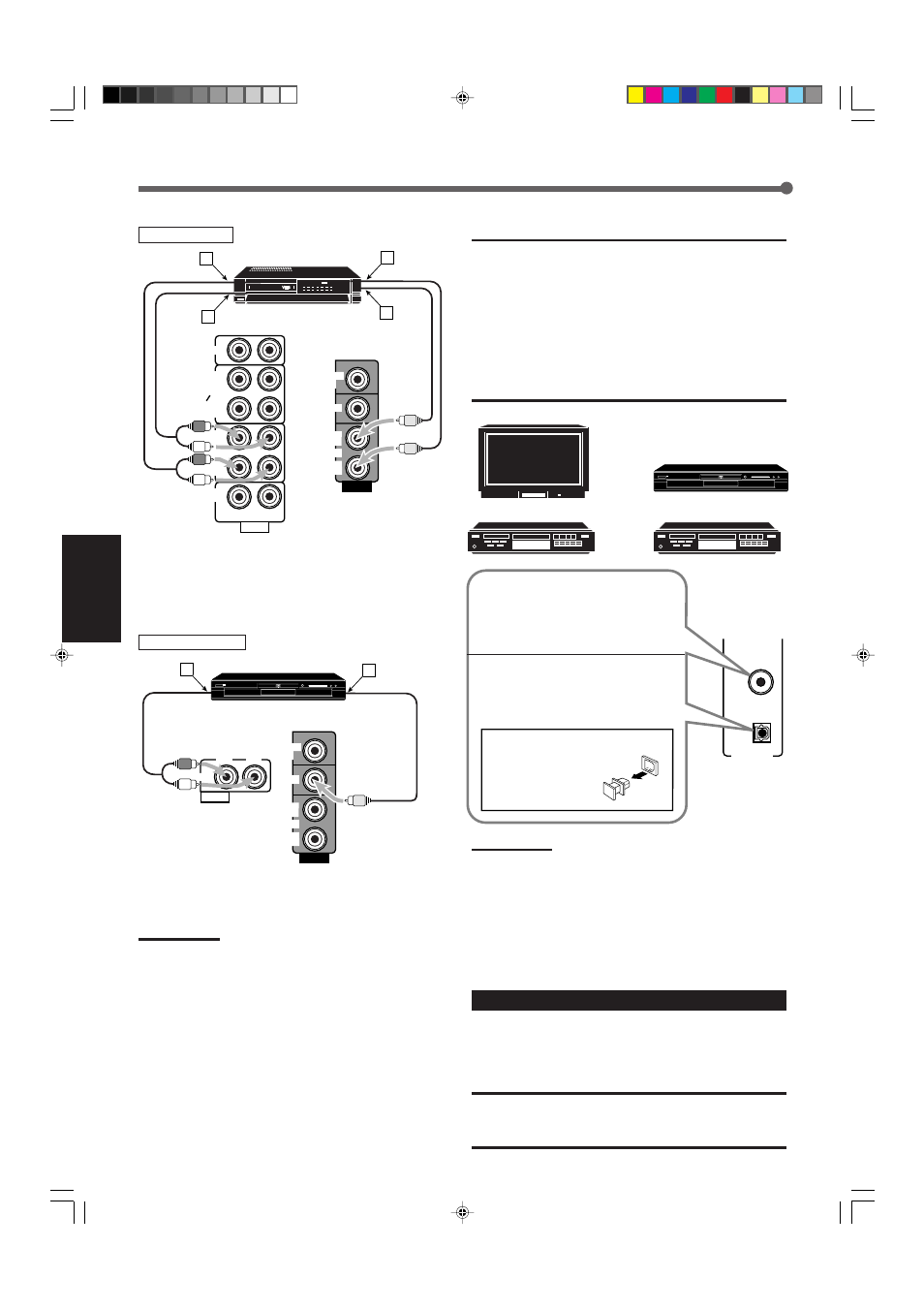

DIGITAL 1
(DVD)
DIGITAL IN
DIGITAL 2 ( CD )
Å К левому/правому каналу аудио выхода
ı К левому/правому каналу аудио входа
Ç К видео выходу
Î К видео входу
Видеомагнитофон
Проигрыватель DVD
Проигрыватель DVD
Å К переднему аудио выходу левого/правого канала
(или к микшированному аудио выходу)
ı К видео выходу
Примечание:
Для прослушивания материалов, закодированных в формате
Dolby Digital или DTS Digital Surround, Вы должны подключить
проигрыватель DVD через цифровой разъем на задней панели
ресивера. (См. раздел “Цифровое подключение”.)
Цифровое подключение
Этот ресивер оборудован двумя разъемами DIGITAL IN—
одним коаксиальным разъемом и одним цифровым
оптическим разъемом.
Вы можете подключать любое устройство к любому разъему
при помощи цифрового коаксиального кабеля (не входит в
комплект) или цифрового оптического кабеля (не входит в
комплект).
A
VIDEO
TV SOUND
VCR VCR
OUT
(REC)
OUT
(REC)
IN
(PLAY)
IN
(PLAY)
TAPE
CDR
CD
OUT
(REC)
IN
(PLAY)
MONITOR
OUT
RIGHT LEFT
DVD
AUDIO
C
D
B
Видеомагнитофон
VIDEO
VCR
OUT
(REC)
IN
(PLAY)
AUDIO
MONITOR
OUT
DVD
RIGHT LEFT
DVD
A B
ВАЖНАЯ ИНФОРМАЦИЯ:
• При подключении проигрывателя DVD или цифрового
телевизионного тюнера посредством цифровых разъемов, Вы
также должны подключить его к видео гнезду на задней части
устройства. Без подключения к видео гнезду Вы не сможете
просматривать воспроизводимое изображение.
• После подключения устройств через разъемы DIGITAL IN
осуществите следующие настройки, если это необходимо:
– Правильно настройте параметры разъема цифрового входа
(DIGITAL IN). Для получения более подробной информации см.
раздел “Настройка разъемой Цифрового Входа (DIGITAL IN)”
на стр. 11.
– Правильно выберите режим цифрового входа. Для получения
более подробной информации см. раздел “Выбор режима
входа: цифровой или аналоговый” на стр. 11.
Цифровой телевизор
Проигрыватель
компакт-дисков
Устройство записи
компакт-дисков
Если устройство оборудовано
коаксиальным разъемом цифрового
выхода, подключите его к разъему
DIGITAL 1 (DVD) при помощи цифрового
коаксиального кабеля (не входит в
комплект).
Если устройство оборудовано
оптическим разъемом цифрового выхода,
подключите его к разъему DIGITAL 2 (CD)
при помощи цифрового оптического
кабеля (не входит в комплект).
Перед подключением
цифрового оптического
кабеля удалите защитный
штекер.
Проигрыватель DVD
Примечания:
• WПри поставке с фабрики разъемы DIGITAL IN настроены для
использования следующих устройств.
– DIGITAL 1 (коаксиальный): для проигрывателя DVD
– DIGITAL 2 (оптический): для проигрывателя компакт-дисков
• Если Вы желаете управлять проигрывателем компакт-дисков
или устройством записи компакт-дисков при помощи системы
дистанционного управления COMPU LINK, подключите также
устройство, как это описано в разделе “Аналоговое
подключение” (см. стр. 6).
Подключение кабеля питания
Перед подключением ресивера к розетке убедитесь в том, что
все остальные подключения завершены.
Подключите кабель питания к розетке.
ПРЕДОСТЕРЕЖЕНИЯ:
• Не прикасайтесь к кабелю питания мокрыми руками.
• Не тяните за кабель питания для его отключения от розетки.
При отключении питания всегда беритесь за штепсель,
чтобы не повредить кабель.
Перед началом эксплуатации
