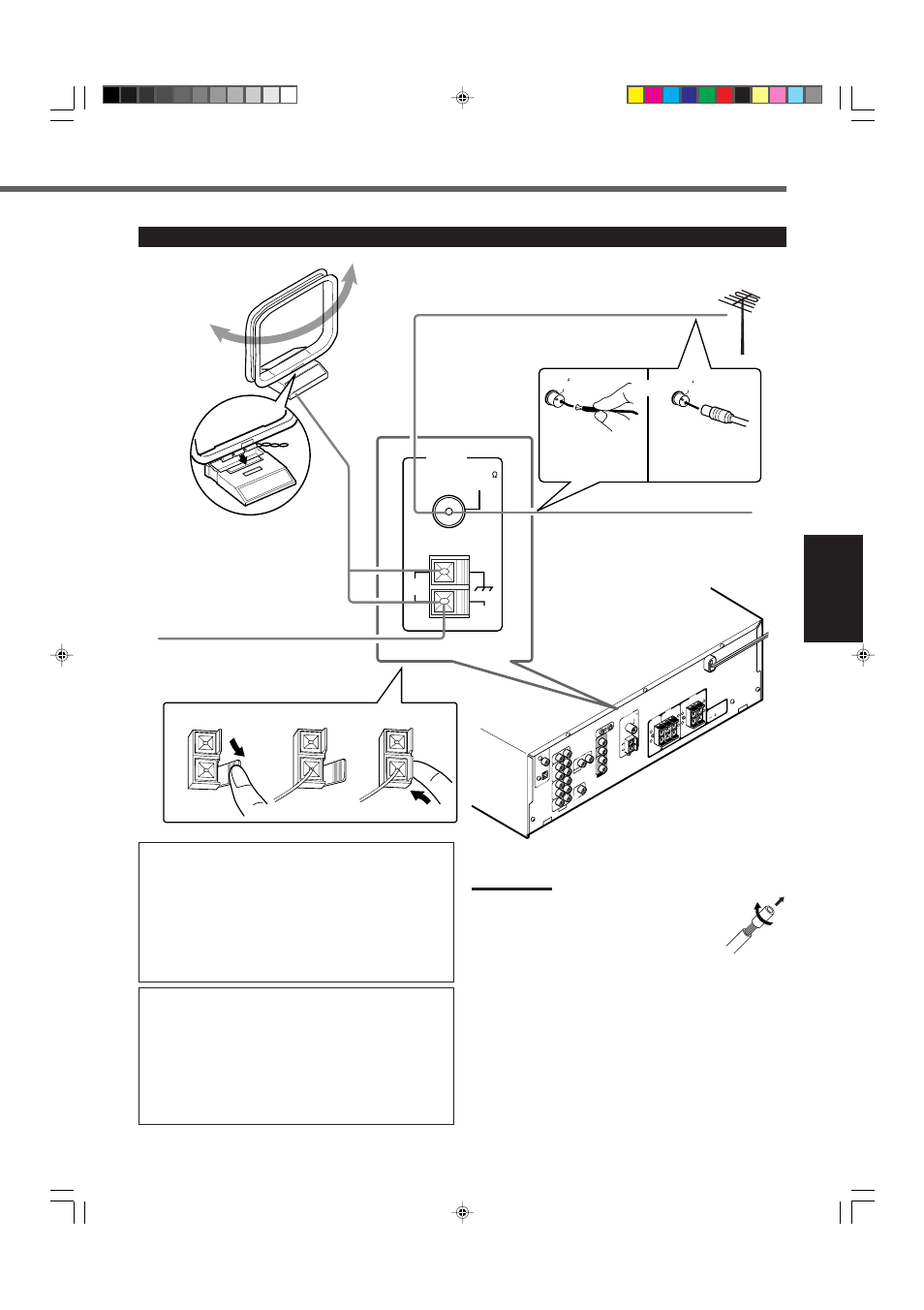

Подключение антенн FM и AM (MW/LW)
Полученная в
комплекте
антенна FM
Растяните полученную в комплекте
антенну FM горизонтально.
Антенна FM (входит в комплект)
Проденьте зубцы на рамке в
отверстия на основной части
для сборки рамочной антенны
AM (MW/LW).
Если качество приема АМ (MW/LW)
неудовлетворительно, подключите одножильный
провод с виниловым покрытием (не входит в
комплект) в качестве внешней антенны.
Рамочная антенна
AM (MW/LW) (входит
в комплект)
Внешняя антенна FM
стандартного типа
(IEC или DIN45325)
(не входит в комплект)
Подключение антенны AM (MW/LW)
Подключите полученную в комплекте рамочную антенну
АМ (MW/LW) к разъемам AM LOOP.
Поворачивайте рамку до тех пор, пока не добьетесь
оптимального качества приема.
• При низком качестве приема подключите одножильный
провод с виниловым покрытием (не входит в комплект) к
разъему АМ ЕХТ. (При этом не отсоединяйте рамочную
антенну АМ (MW/LW).)
Подключение антенны FM
Полученная в комплекте антенна FM может быть подключена
к разъему FM 75
Ω
COAXIAL в качестве временной меры.
Растяните полученную в комплекте антенну FM горизонтально.
• Если качество приема неудовлетворительно, подключите
внешнюю антенну FM (IEC или DIN45325) (не входит в
комплект). Перед подключением коаксиального кабеля 75
Ω
(со стандартным разъемом), отсоедините полученную в
комплекте антенну FM.
Внешняя антенна FM (не входит в комплект)
Если качество приема FM неудовлетворительно,
подключите внешнюю антенну.
или
Примечания:
• Если провод рамочной антенны АМ (MW/LW)
покрыт изоляцией, удалите изоляцию, как
показано на рисунке справа.
• Убедитесь в том, что провод антенны не
соприкасается ни с какими другими разъемами,
соединительными кабелями и кабелем питания.
Это может ухудшить качество приема.
