9
4. индикаторы входного источника, выбранный источник отмечается курсором
5. Индикаторы режима RDS - загорается название RDS данных, предоставляемых текущей
радио станцией. Красный индикатор рядом с названием показывает, что этот режим в
данный момент выбран.
6. индикатор TUNED горит при настройке на станцию
7. индикатор STEREO загорается при приеме радиостанции FM с сильным сигналом, если
индикатор горит AUTO
8. индикатор AUTO показывает, что включен режим автоматической настройки
9. индикатор MEMORY мигает при занесении станции в память
10. индикатор DSP загорается при выборе программы DSP
11. индикатор РСМ загорается при воспроизведении этим устройством цифрового аудио
сигнала в формате РСМ
12. индикатор подключенных наушников
13. индикаторы программ DSP – загорается название выбранной программы.
14. многофункциональный дисплей показывает название текущей программы DSP и другую
информацию при регулировке и установках
15. индикатор PTY HOLD загорается во время поиска станции в режиме PTY SEEK
16. индикатор EON загорается при предоставлении радио станцией сервиса EON.
17. индикатор уровня VOLUME
18. индикатор SLEEP горит при установке таймера отключения.

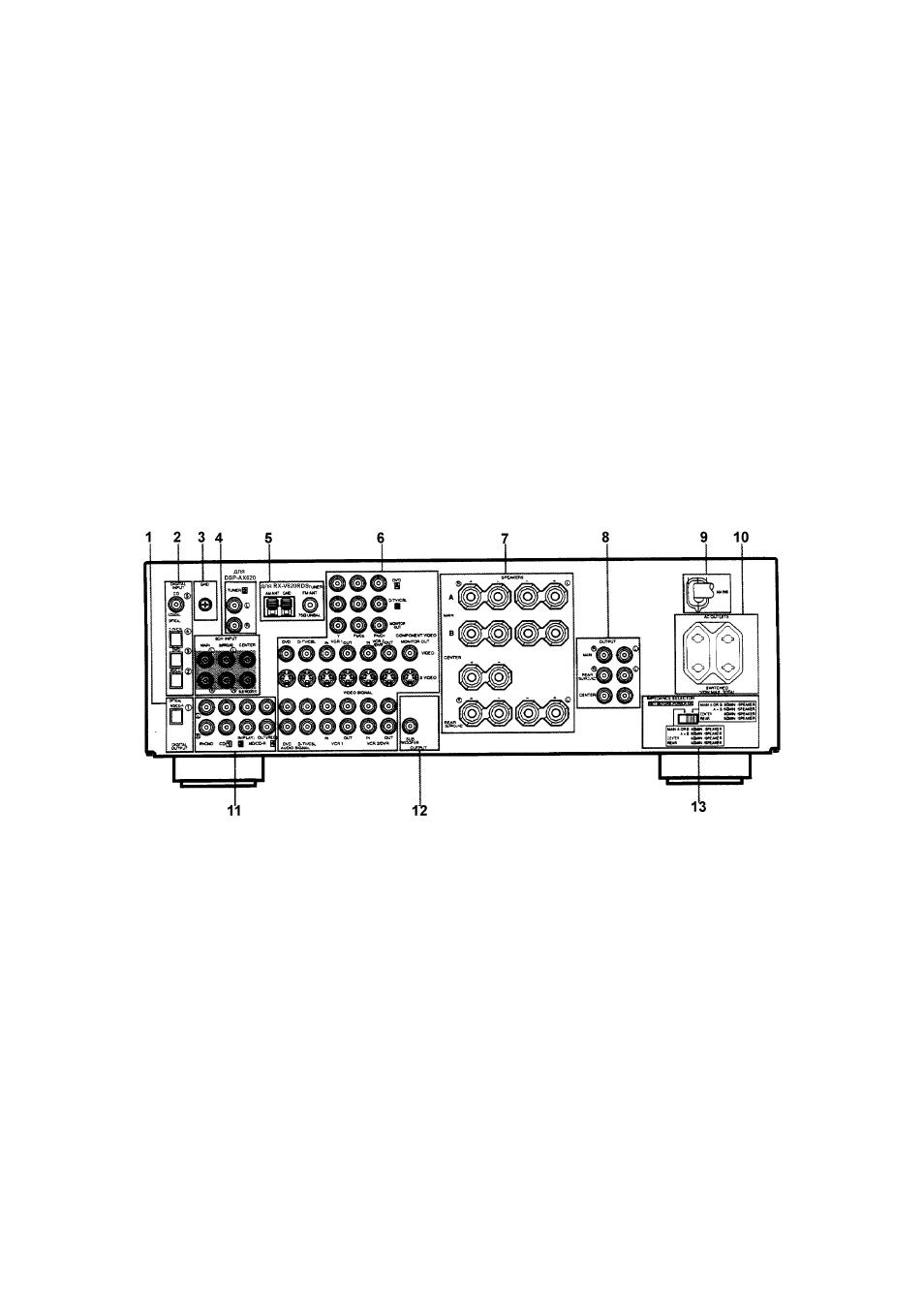

Задняя панель
На рисунке показана модель RX-V620RDS.
1. выходной цифровой разъем DIGITAL OUTPUT
2. входной цифровой разъем DIGITAL INPUT
3. разъем GND
4. разъем 6CH INPUT
5. антенные разъемы
6. разъемы для подключения видео компонентов
7. разъемы для подключения акустических систем
8. разъемы OUTPUT
9. кабель питания
10. разъемы AC OUTLETS для подачи питания на подключенные аудио/видео компоненты
11. разъемы для подключения аудио компонентов
12. разъем SUBWOOFER
13. переключатель IMPEDANCE SELECTOR должен быть установлен в положение,
соответствующее подключенным акустическим системам. Перед изменением положения
переключателя установите аппарат в дежурный режим.
