Инструкция по эксплуатации Yamaha DSP-AX620 RU
Страница 12
12
Подключение видео компонентов
Видео разъемы
Есть три типа видео разъемов: VIDEO – обычные композитные, S-VIDEO и COMPONENT
VIDEO - компонентные. Видео сигнал через компонентные разъемы передается с наилучшим
качеством.
Если Ваш видео компонент и Ваша модель данного ресивера оборудованы S-Video или
компонентным разъемом, используйте эти подключения: соедините выходной разъем S-Video
компонента-источника с входом S-VIDEO этого ресивера, или компонентный выход на
источнике с входным разъемом COMPONENT VIDEO на этом аппарате.
· Каждый тип разъемов работает независимо, сигнал, поступивший через разъем
определенного типа, выходит через разъем этого же типа.
· Если Вы сделали подключения с помощью разъемом S-Video, то не требуется выполнять
композитные подключения. В случае подключения обоих типов разъемы S-Video имеют
приоритет.
· Вы можете назначить вход для компонентных гнезд COMPONENT VIDEO A или B в
соответствие с подключенным компонентом, настроив соответственно пункт «I/O
ASSIGNEMENT» в меню установок.
· Для выполнения подключений к разъемам S-Video и COMPONENT используйте
имеющиеся в продаже кабели.
· При выполнении компонентных соединений обратитесь к инструкциям на подключаемую
аппаратуру.

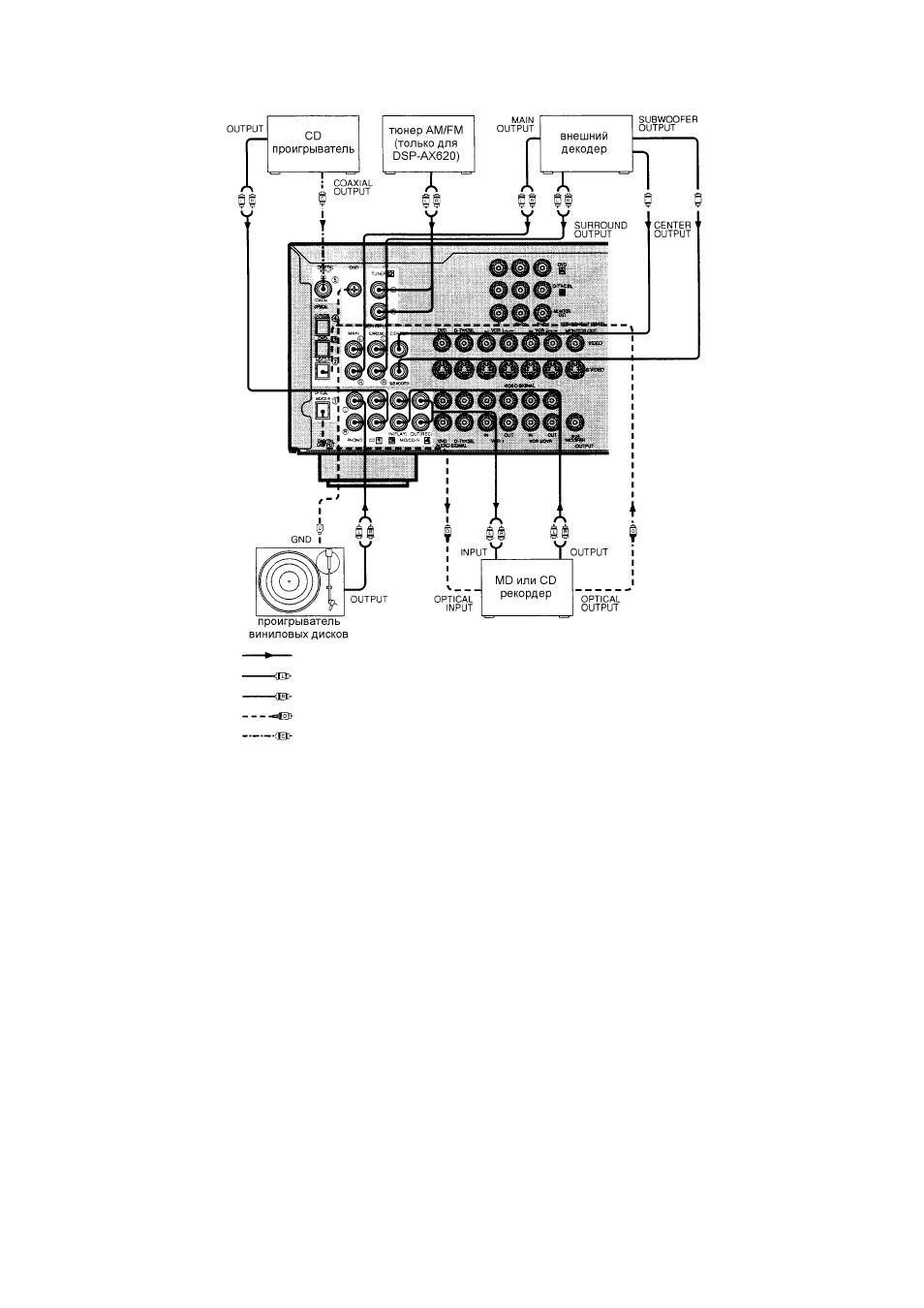

Направление сигнала
Левый аналоговый кабель
Правый аналоговый кабель
Оптический кабель
Коаксиальный кабель
