8
(24) RIGHT [Правый канал], (25) LEFT [Левый канал], (30) CENTRE [Центральный канал]. Соедините эти разъемы с аналогичными входами фронтальных каналов вы-
шего усилителя мощности.
(31) SUB [Канал сабвуфера]. Выход на сабвуфер. Соедините этот разъем с входом активного сабвуфера (при наличии).
(26) L SURR [Левый боковой канал]. Выход левого бокового канала. Соедините этот разъем с входом левого бокового канала усилителя мощности.
(27) R SURR [Правый боковой канал]. Выход правого бокового канала. Соедините этот разъем с входом правого бокового канала усилителя мощности.
(28) LS BACK [Левый тыловой канал], (29) RS BACK [Правый тыловой канал]. Выходы левого и правого тыловых каналов (только при использовании 7.1-канальной сис-
темы). Соедините эти разъемы с входами левого и правого тыловых каналов усилителя мощности.

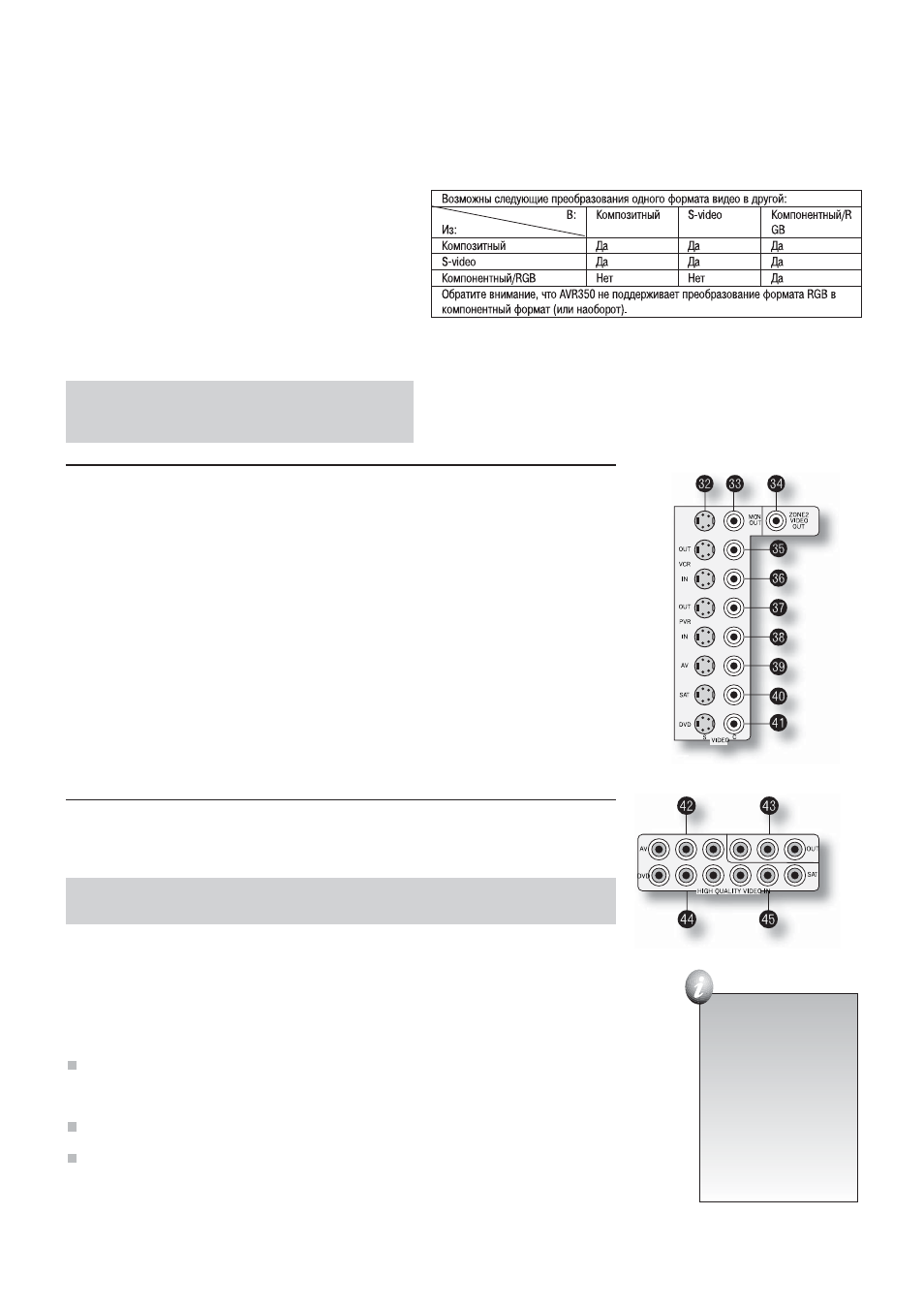

Использование видеоразъемов
Ресивер AVR350 обеспечивает преобразование между различными
форматами видеосигнала. Это означает, что при необходимости AVR350
может преобразовывать сигналы композитного, S-video и компонентного
форматов в сигналы других форматов из указанных.
Например, для просмотра записи, воспроизводимой видеомагнитофоном,
подключенным к композитному входу, вы можете использовать S-video
или компонентный/RGB выход AVR350. Это позволяет вам использовать
единственное (обычно высококачественное компонентное/RGB)
соединение между AVR350 и вашим устройством отображения.
Преобразование видеосигнала для закольцованной записи
невозможно. Это значит, что для записи S-video или композитного
сигнала должен подводиться сигнал того же формата.
Соединительные разъемы композитного формата и формата S-video
(32), (33) MON OUT [Выход на монитор].
Предусмотрены два видеовыхода, один формата S-video и один композитный. Через эти разъемы всегда передаются
одни и те же данные (и оба, если необходимо, можно использовать одновременно). Подключите один из этих выходов
к видеовходу вашего устройства отображения.
(36) VCR IN [Вход для видеомагнитофона], (38) PVR IN [Вход для персонального видеорекордера],
(39) AV [Аудио/видеоисточник], (40) SAT» [Ресивер спутникового телевидения], (41) DVD [DVD-плеер].
К этим входам подключайте композитные видеовыходы ваших компонентов-источников. Выбор разъема для
использования (S-video или композитного) зависит от того, куда будет подаваться сигнал: если сигнал должен
использоваться для Зоны 2, то необходимо использовать композитный разъем, а если сигнал нужен для записи
(например, на видеомагнитофон), то тип разъема должен соответствовать типу соединения с записывающим
устройством (т.е., если для записывающего устройства требуется, например, сигнал формата S-video, то для
соединения с источником должен использоваться разъем S-video).
Если выполнены оба соединения и компонентный/RGB-сигнал не подается, то для главной зоны будет использоваться
сигнал, поступающий с входа S-video.
(35) VCR OUT [Выход на видеомагнитофон], (37) PVR OUT [Выход на персональный видеорекордер].
Подключите один из выходов S-video или композитный к видеовходу вашего видеомагнитофона или персонального
видео рекордера. Используемый разъем должен соответствовать типу видеосигнала источника, с которого вы хотите
производить запись (как описано выше). Например: если вы хотите записать сигнал формата S-video со спутникового
ресивера на видеомагнитофон, то разъем для подключения видеомагнитофона также должен быть формата S-video.
Разъемы для передачи высококачественного (компонентного) видеосигнала
Эти входы предназначены для подключения к компонентным (YUV/YCrCb) или RGB-выходам. Такие сигналы обычно
подаются с DVD-плеера, декодера цифрового телевидения или игровой приставки и обеспечивают максимально
возможное качество изображения.
Компонентный видеосигнал используется, главным образом, в Северной Америке и в регионах, где принят стандарт
цветного телевидения NTSC, а RGB-сигнал – в Европе.
Входы (42) AV [Аудио/видеоисточник], (44) DVD [DVD-плеер], (45) SAT [Ресивер спутникового телевидения].
Подключайте к этим входам видеовыходы ваших источников высококачественного видеосигнала.
(43) HIGH QUALITY VIDEO OUT [Выход высококачественного видеосигнала]. Соедините эти гнезда с
компонентными видеовходами вашего устройства отображения.
Помните, что разъемы для передачи компонентного видеосигнала высокого качества работают независимо от
композитных/S-video разъемов.
При подключении тех или
иных устройств к этим
разъемам соблюдайте
буквенно-цветовую кодировку
для каждого входа.
Несоблюдение кодировки не
вызывает никаких
повреждений, но в результате
неправильного подключения
обычно имеет место
неестественная цветовая
гамма или неустойчивое
изображение.
Важные замечания о входах и выходах высококачественного видеосигнала
В меню настройки «Video Settings» [Видеонастройки] каждый из этих трех входов высококачественного
компонентного видеосигнала можно по отдельности назначить любому из других входов – например, вход с
маркировкой «DVD» может использоваться для подключения не только DVD-плеера, но и другого устройства.
Подробную информацию об этом вы найдете на странице 14.
Нельзя смешивать компонентные и RGB источники. Выбор компонентного или RGB источника можно сделать на
странице «General Settings» [Общие настройки] меню настройки (см. страницу 10).
Входы высококачественного компонентного видеосигнала имеют достаточную ширину полосы пропускания для
видеосигналов с удвоением строк стандарта NTSC (525/60) или PAL (625/50) (прогрессивная (построчная)
развертка), а также для видеосигнала американского стандарта HDTV (High-definition television [Телевидение
высокой четкости]). Однако при использовании таких сигналов экранное меню не накладывается на изображение,
а выводится на экран со стандартной чересстрочной разверткой в формате NTSC или PAL (525 или 625 строк) на
сплошном (одноцветном) фоне.
