Инструкция по эксплуатации Arcam AVR350
Страница 29
29
Подключение акустических систем способами
Bi-wiring и Bi-amping
Подключение акустических систем способом Bi-wiring (двухпроводная) улучшает качество звука, воспроизводимого системой, поскольку при этом для подключения
низкочастотных и высокочастотных динамиков системы используются раздельные провода и, тем самым, исключается взаимное влияние низкочастотных и
высокочастотных токов, которое происходит при их прохождении по одному проводу. Качество звука может быть еще больше улучшено, по сравнению со способом Bi-
wiring, если для низкочастотного и высокочастотного динамиков использовать отдельные усилители. Этот способ подключения акустических систем называется Bi-amping
(двойное усиление).
Перед выполнением подключений - важная информация!
1. Перед выполнением этих процедур установите уровень громкости на минимум.
2. Пока система AVR350 включена или подключена к сети, не производите к ней никаких подключений.
3. Подключив акустические системы, но не включая AVR350, тщательно проверьте все произведенные соединения и
убедитесь в том, что оголенные провода и кабели не касаются никаких мест на AVR350 (это может привести к короткому
замыканию) и что вы подключили положительный провод к (+), а отрицательный провод к (–).
Двухпроводное подключение акустической системы (включение по схеме Bi-
wiring)
Двухпроводное подключение исключает искажения сигнала, возникающие при взаимодействии высокочастотных и
низкочастотных токов, распространяющихся в одном кабеле, как это происходит в акустических системах, подключенным
обычным способом.
Вам потребуется:
Акустические системы – с четырьмя входными клеммами: эти клеммы должны быть помечены как HF (высокочастотный
динамик + и –) и LF (низкочастотный динамик + и –).
Кабели – две пары кабелей для подключения каждой акустической системы.
Как подключить акустическую систему с помощью двух пар проводов
1. Удалите перемычки, установленные на клеммах акустической системы.
Примечание: Если вы не удалите перемычки с клемм акустической системы, то двухпроводное подключение работать не
будет.
2. Подключите кабели с учетом полярности, как показано на рисунке.
Подключение акустической системы с использованием двух усилителей
(включение по схеме Bi-amping)
Примечания:
Для того чтобы подключить акустическую систему к двум усилителям, ваши системы
должны иметь две отдельных клеммы для подключения высокочастотного сигнала
(HF) и низкочастотного сигнала (LF). Если ваши акустические системы имеют
отдельные клеммы, то убедитесь в том, чтобы перемычки между клеммами HF и LF
были удалены.
ПРЕДУПРЕЖДЕНИЕ: этот шаг очень важен. В противном случае вы можете
испортить ресивер AVR350, причем на эту неисправность гарантия
распространяться не будет.
В случае подключения АС по схеме двойного усиления с использованием внешнего
усилителя мощности необходимо использовать усилитель с тем же коэффициентом
усиления, что и у AVR350 (31 дБ), в противном случае нарушится баланс низких и
высоких частот. Подробную информацию об использовании схемы двойного усиления
вы можете получить у ближайшего дилера.
Схема с двойным усилением с использованием AVR350
Если 6-й и 7-й каналы вашей системы не используются (т.е. ваша акустическая система
состоит всего из пяти компонентов (исключая сабвуфер)), то эти свободные каналы
усилителя можно использовать для подключения фронтальных левой и правой
акустических систем по способу Bi-amping.
Выполните следующие действия:
1. Удалите все перемычки с клемм, расположенных позади ваших акустических систем.
Предупреждение: этот шаг очень важен. В противном случае вы можете
испортить AVR350, причем на эту неисправность гарантия
распространяться не будет.
2. Подключите кабели так, как показано на нижнем рисунке, соблюдая полярность.
3. Обеспечьте, чтобы в меню «6 – EX Settings» в пункте USE CHANNEL 6+7 было
установлено BIAMP L+R (о том, как это сделать описывается на странице 13).

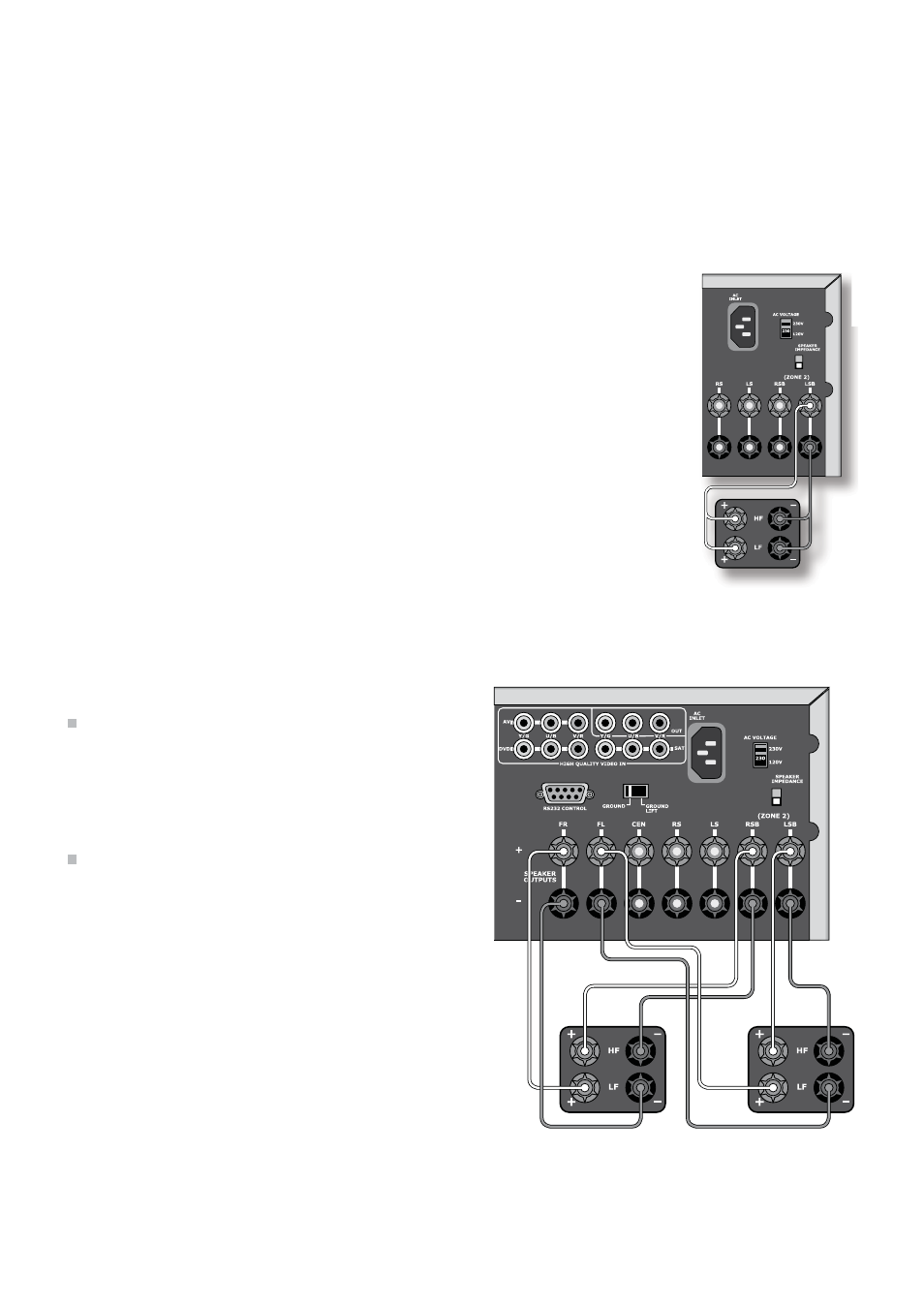

Двухпроводное подключение
акустической системы к AVR350
(для простоты показана только
одна акустическая система)
Правая
АС
Левая
АС
Bi-amping с использованием тыловых левого и правого каналов
AVR350 (для простоты показаны только фронтальная левая и
правая акустические системы)
