30
Схема двойного усиления (bi-amp) с использованием внешнего усилителя мощности
Для включения АС по схеме с двойным усилением с применением одного или нескольких внешних усилителей мощности вам необходимо количество каналов усиления
равное количеству каналов, которые должны быть подключены по схеме bi-amp. Например, для включения по схеме bi-amp только фронтальных левого и правого каналов
потребуется двухканальный усилитель, такой как Arcam P90; для включения по схеме bi-amp всех семи каналов потребуется либо несколько двухканальных усилителей,
либо один семиканальный усилитель (или комбинация усилителей).
Соедините выходы предусилителя AVR350 с линейными входами усилителя(ей) мощности, который(е) вы используете. Если используется несколько двухканальных
усилителей мощности, рекомендуется парные каналы подключать через один и тот же усилитель (например, фронтальный левый и правый каналы необходимо
подключить через один и тот же усилитель).
Соедините ВЧ-клемму вашей АС с надлежащим разъемом ресивера AVR350 (схемы усиления AVR350 будут использоваться для передачи высокочастотных сигналов);
соедините НЧ-клемму вашей АС с надлежащим разъемом усилителя мощности (усилитель мощности будет использоваться для передачи низкочастотных сигналов).
Следите, чтобы во всех случаях положительные клеммы акустических систем были соединены к положительным (красным) клеммам усилителя, и, аналогично,
отрицательные клеммы – к отрицательным (черным) клеммам усилителя.
Фронтальная
правая АС
Фронтальная левая АС

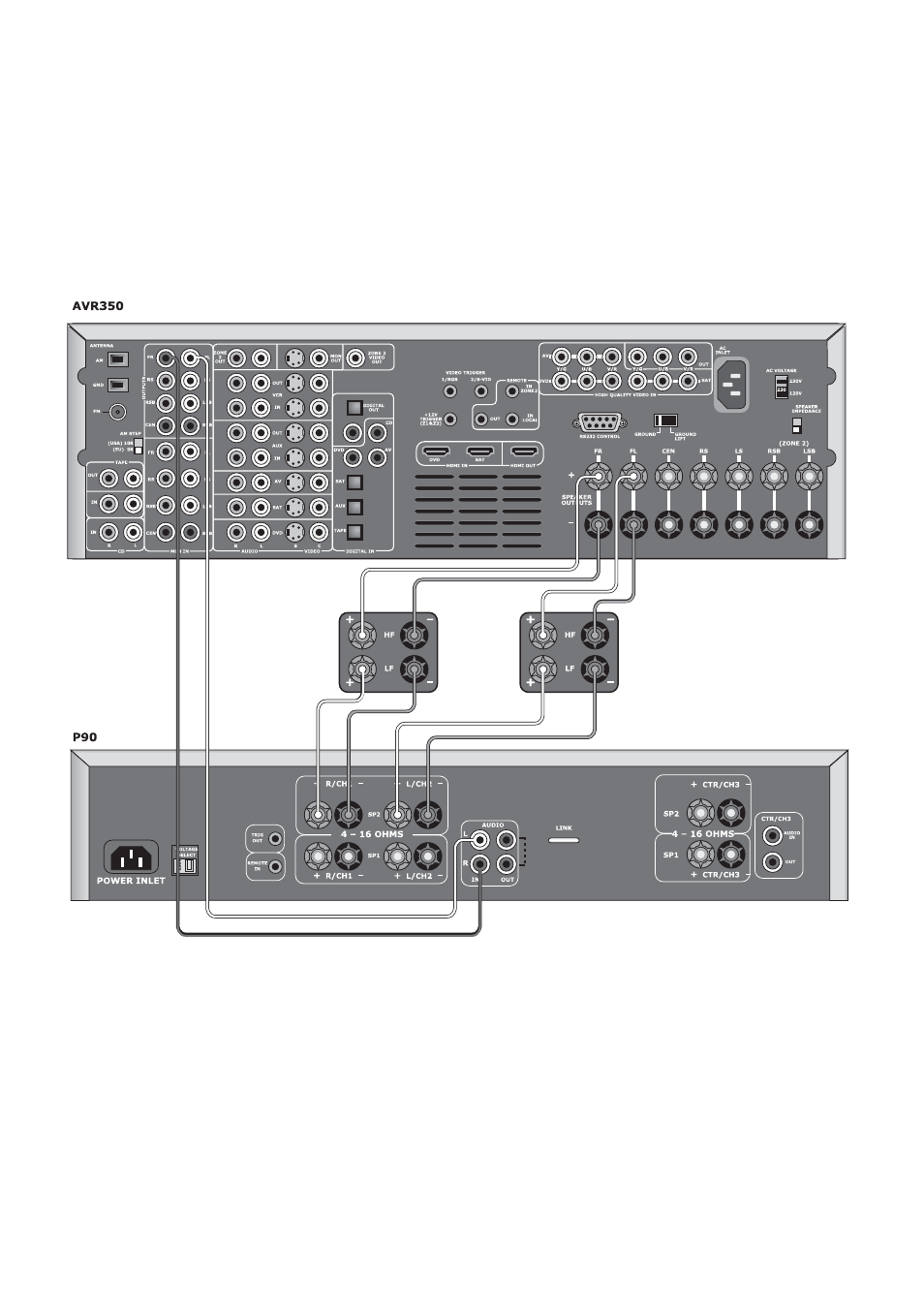

Подключение по схеме двойного усиления с использованием AVR350 и усилителя P90 (для простоты показаны только фронтальный левый и правый
каналы)
