Страница 52: 03 установка

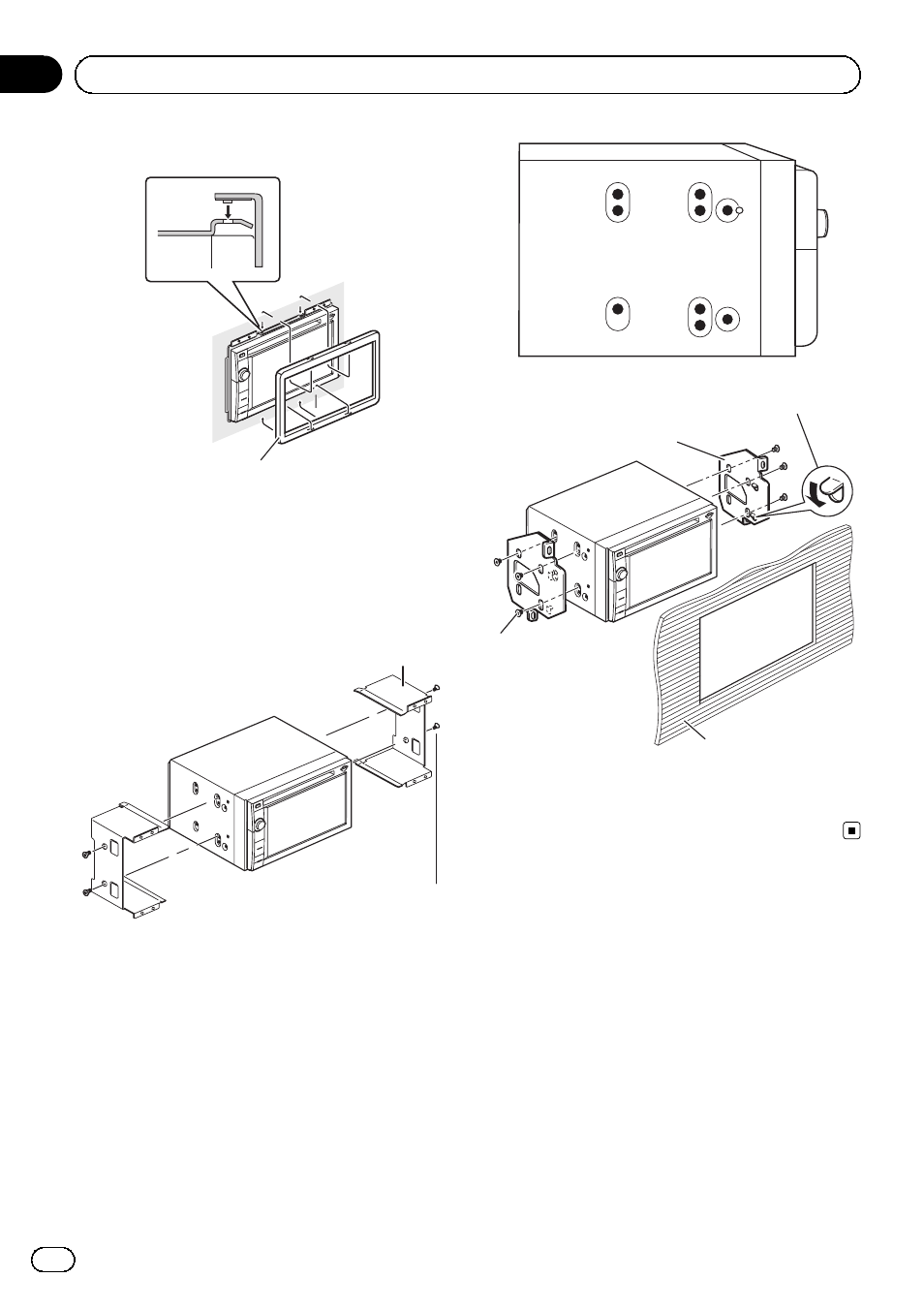

3 Установите накладную рамку.
Накладная рамка
Установка с использованием
боковых болтовых отверстий
навигационного блока
1 Удалите боковые кронштейны.
Боковой кронштейн
Болт для крепления бокового
кронштейна (5 мм × 9 мм)
2 Закрепите навигационный блок на
заводские кронштейны дляустановки
радиоблока.
Расположите навигационный блок таким
образом, чтобы отверстия для болтов сов-
падали с отверстиями для болтов на крон-
штейне и затяните болты в трех точках с
каждой стороны.
Если предохранитель препятствует
установке, его можно отогнуть вниз.
Приборная панель или
консоль
Винт со сферической
головкой большого
размера или болт с
плоской головкой
Обязательно
используйте винты,
поставляемые с данной
навигационной
системой.
Монтажный кронштейн
заводского радио
Ru
52
Раздел
03
Установка
