Anschlüsse
02
6
De

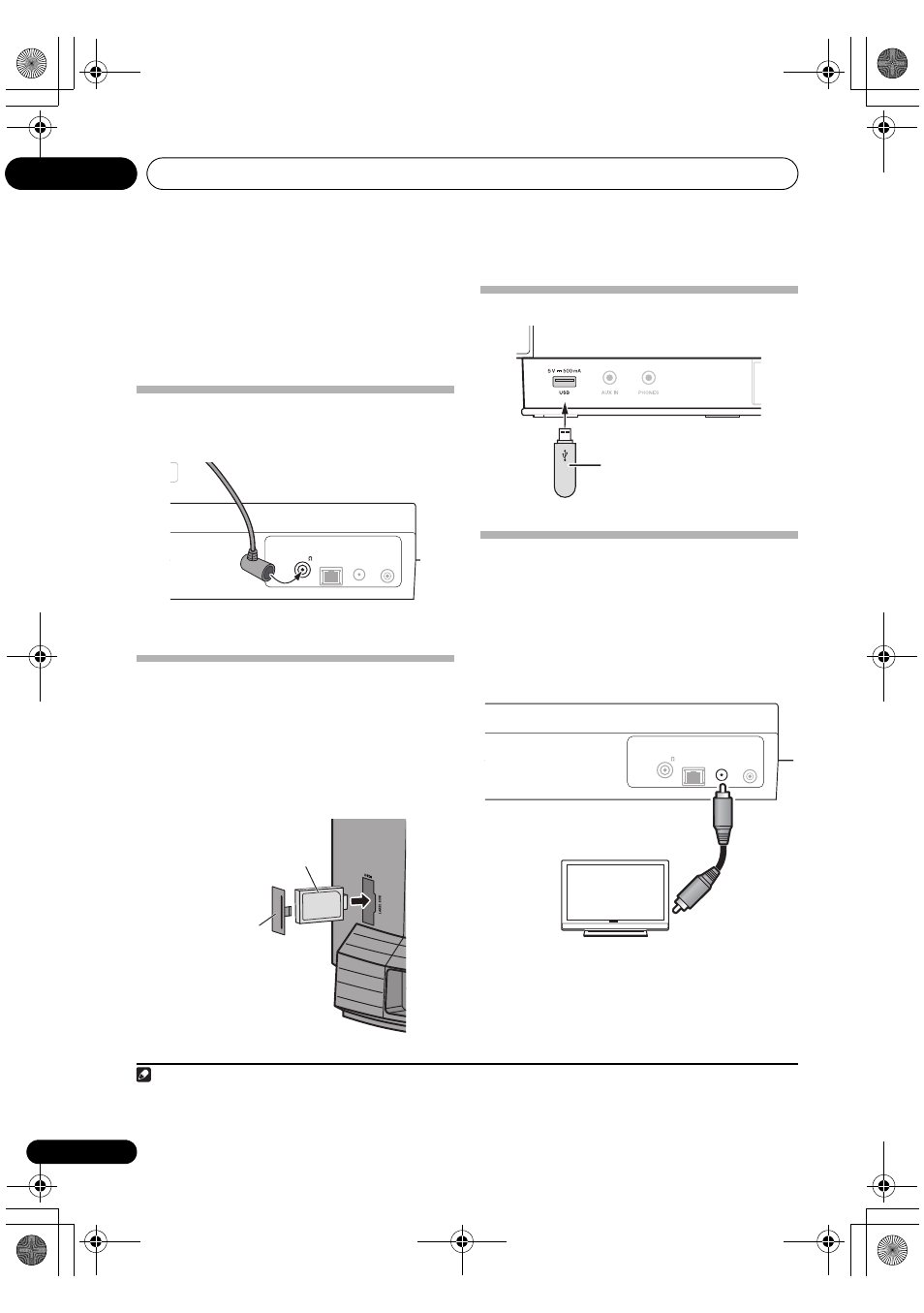

Kapitel 2:
Anschlüsse
• Schalten Sie das Gerät aus, und trennen Sie den
Netzstecker von der Netzsteckdose, bevor Sie
irgendwelche Anschlüsse herstellen oder verändern.
• Schließen Sie das Netzkabel erst dann an, nachdem alle
anderen Anschlüsse zwischen den Geräten hergestellt
worden sind.
Anschließen der UKW-Antenne
Verbinden Sie den Stecker der UKW-Zimmerantenne mit dem
Mittenpol der UKW-Antennenbuchse.
1
Anschließen eines
Bluetooth
®
Adapters
(separat erhältlich)
Schließen Sie den Bluetooth
®
Adapter (Pioneer Modell-Nr.
AS-BT200) an den Anschluss AS-BT200 an der Rückwand an.
• Entfernen Sie die Abdeckung des Anschlusses AS-
BT200, schließen Sie den Bluetooth
®
Adapter mit nach
rechts weisender Etikettseite an, und bringen Sie dann
die Abdeckung vorn am Adapter an.
Anschließen von USB-Speichergeräten
Anschließen eines Fernsehgerätes
Um Bildmaterial eines iPod/iPhone auf einem Fernsehschirm
zu betrachten, schließen Sie das Fernsehgerät über ein FBAS-
Videokabel an.
• Nach Anschließen eines iPod/iPhone an dieses Gerät
wird die Fernsehausgangs-Einstellung des iPod/iPhone
automatisch aktiviert.
2
Hinweis
1 Um die optimale Empfangsqualität zu gewährleisten, dehnen Sie die UKW-Zimmerantenne vollständig aus, so dass sie weder aufgerollt
ist, noch locker an der Rückseite des Gerätes herunterhängt.
ANTENNA
LAN
(10/100)
VIDEO
OUT
DC IN
19 V
FM75
UKW-Zimmerantenne
(mitgeliefert)
Rückwand dieses Gerätes
Bluetooth
®
Adapter
(im Fachhandel erhältlich)
Rückwand
dieses Gerätes
Abdeckung
2
•
Bei bestimmten iPod-Modellen kann die Fernsehausgangs-Einstellung im angeschlossenen Zustand geändert werden.
•
Nach Abtrennen des iPod/iPhone von diesem Gerät wird die ursprünglich am iPod/iPhone vorgenommene
Fernsehausgangs-Einstellung wiederhergestellt.
USB-Speichergerät
(im Fachhandel erhältlich)
Frontplatte dieses Gerätes
ANTENNA
LAN
(10/100)
VIDEO
OUT
DC IN
19 V
FM75
gelb
Fernsehgerät
Videokabel
(im Fachhandel erhältlich)
an
Videoeingang
Rückwand dieses Gerätes
