Подключения
02
6
Ru
Глава 2:
Подключения
• Каждый раз при выполнении или изменении
подключений обязательно отключайте питание и
отсоединяйте кабель питания от розетки.
• Подключайте кабель питания после завершения
выполнения всех подключений между устройствами.

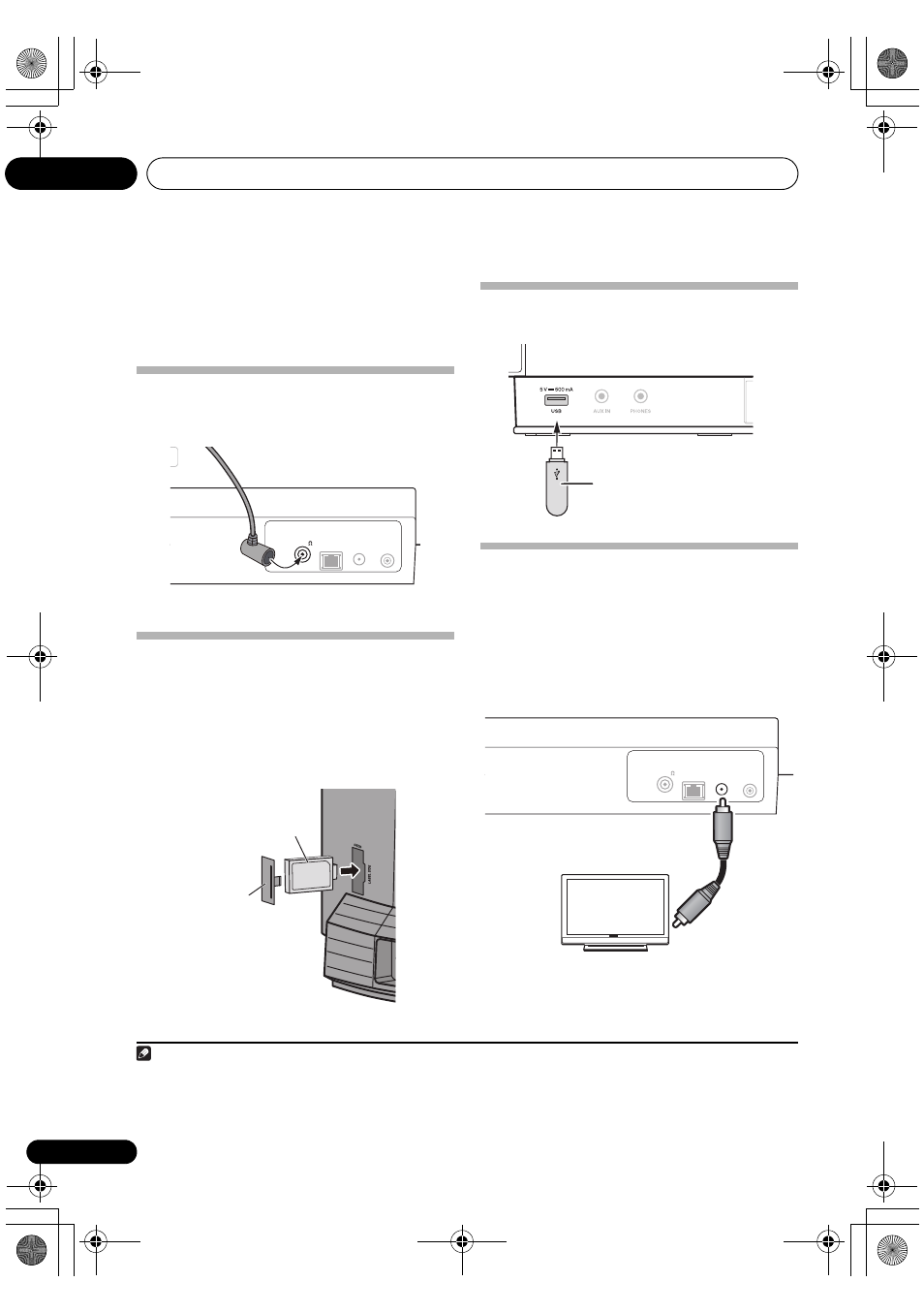

Подсоединение антенны FM
Наденьте разъем антенны FM в центральный контакт гнезда
для антенны FM.
1
Подключение опционного адаптера
Bluetooth
®
(опция)
Подсоедините адаптер Bluetooth
®
adapter (Pioneer, Модель №
AS-BT200) к разъему AS-BT200 на задней панели.
• Откройте крышку разъема AS-BT200 и подсоедините
адаптер Bluetooth
®
таким образом, чтобы его сторона с
наклейкой смотрела вправо, затем закройте крышку.
Подключение запоминающих устройств
USB
Подключение к телевизору
Для того чтобы просматривать изображения с iPod/iPhone на
телевизоре, выполните подключение с помощью
композитного видеокабеля.
• При подсоединении iPod/iPhone к данному устройству
настройка выхода на телевизор на iPod/iPhone
автоматически устанавливается на ‘ON’ (ВКЛ).
2
Примечание
1 Для обеспечения оптимального приема антенна FM обязательно должна быть полностью расправлена, не свернута и не подвешена сзади
устройства.
ANTENNA
LAN
(10/100)
VIDEO
OUT
DC IN
19 V
FM75
Проволочная антенна FM
(прилагается)
Задняя панель данного устройства
Адаптер Bluetooth
®
(приобретается отдельно)
Задняя панель данного
устройства
Крышка
2 • Некоторые устройства iPod позволяют переключать настройку выхода на телевизор, когда они подключены.
•
При отсоединении iPod/iPhone от данного устройства настройка выхода на телевизор на устройстве iPod/iPhone возвращается на ее
изначальное значение.
Запоминающее устройство USB
(приобретается отдельно)
Передняя панель данного устройства
ANTENNA
LAN
(10/100)
VIDEO
OUT
DC IN
19 V
FM75
Желтый
Телевизор
Видеокабель
(приобретается отдельно)
На разъемы
видеовхода
Задняя панель данного устройства
