Collegamenti
02
6
It
Capitolo 2:
Collegamenti
• Prima di fare o modificare collegamenti, non mancare di
spegnere l’apparecchio e di scollegare il cavo di
alimentazione.
• Collegare il cavo di alimentazione dopo che tutti i
collegamenti fra dispositivi sono stati fatti.

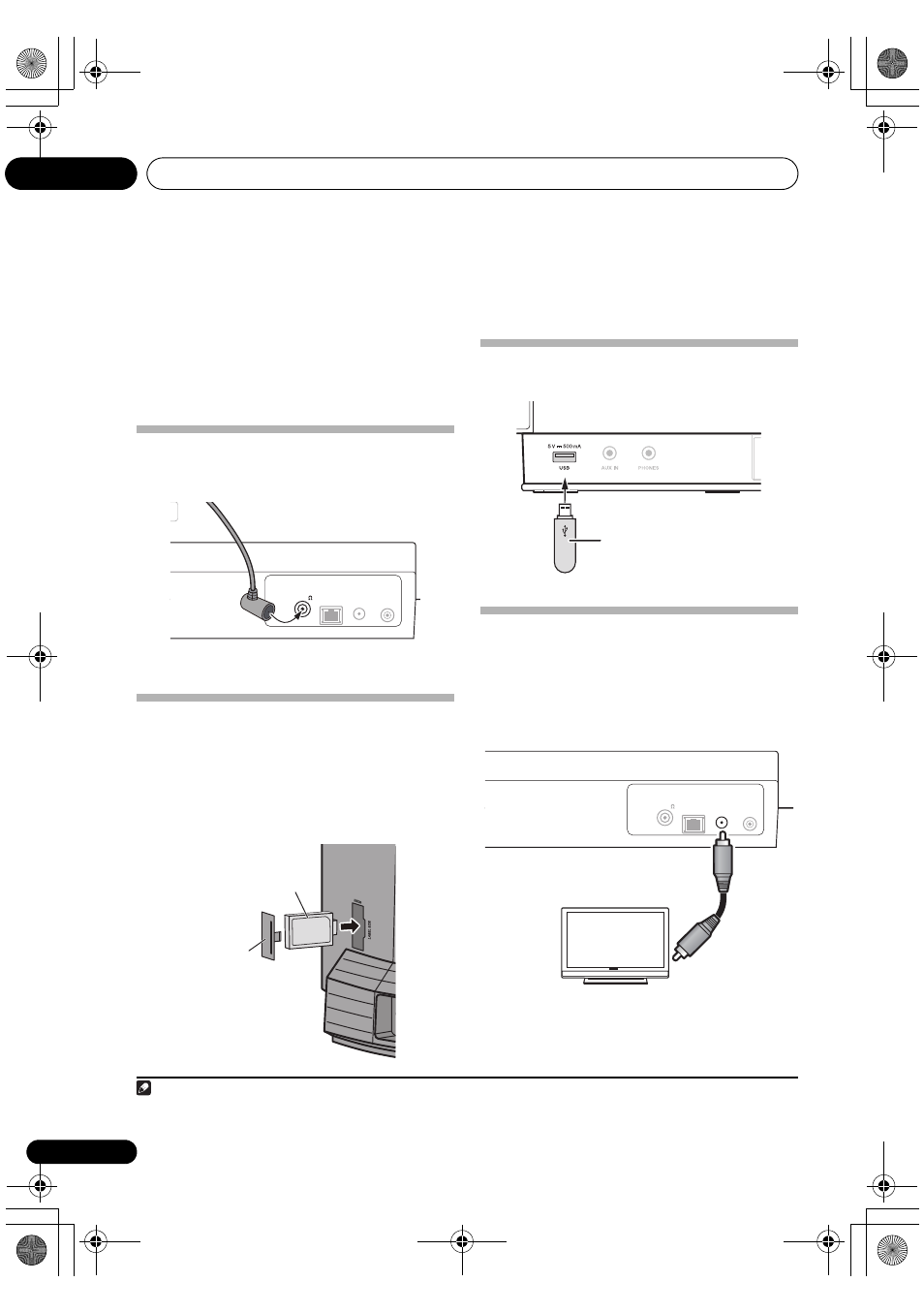

Collegamento di un’antenna FM
Collegare lo spinotto dell’antenna FM al piedino centrale della
presa dell’antenna FM stessa.
1
Collegamento di un adattatore
Bluetooth
®
(opzionale)
Collegare l’adattatore Bluetooth
®
(modello Pioneer N.
AS-BT200) al terminale AS-BT200 del pannello posteriore.
• Aprire il coperchio del terminale AS-BT200 e collegarvi
l’adattatore Bluetooth
®
con l’etichetta a destra, poi
chiudere il coperchio.
Collegamento di dispositivi di memoria
di massa USB
Collegamento di un televisore
Per riprodurre immagini da un iPod/iPhone con un televisore,
fare i collegamenti usando un cavo per video composito.
• Se un iPod/iPhone viene collegato a questa unità, la sua
uscita TV viene automaticamente portata su ‘ON’.
2
Nota
1 Per garantire la migliore ricezione possibile, controllare che l’antenna FM sia ben stesa e non attorcigliata o pendente dal retro di questa
unità.
ANTENNA
LAN
(10/100)
VIDEO
OUT
DC IN
19 V
FM75
Antenna FM a filo (in dotazione)
Il pannello posteriore di questa unità
Adattatore Bluetooth
®
(disponibile in
commercio)
Il pannello
posteriore di
questa unità
Coperchio
2 • Alcuni iPod permettono di cambiare l’impostazione di uscita TV ad apparecchio collegato.
• Se l’iPod/iPhone viene scollegato da questa unità, la sua impostazione di uscita TV torna al valore originario.
Dispositivo di memoria di
massa USB
(disponibile in commercio)
Il pannello posteriore di questa unità
ANTENNA
LAN
(10/100)
VIDEO
OUT
DC IN
19 V
FM75
Giallo
Televisore
Cavo video
(disponibile in commercio)
All’ingresso
video
Il pannello posteriore di questa unità
