Подключение других видеокомпонентов
Ресивер оборудован аудио/видеовходами и
выходами, пригодными для подключения
аналоговых или цифровых устройств для
видеозаписи, включая видеомагнитофоны, DVD-
рекордеры и HDD-рекордеры.

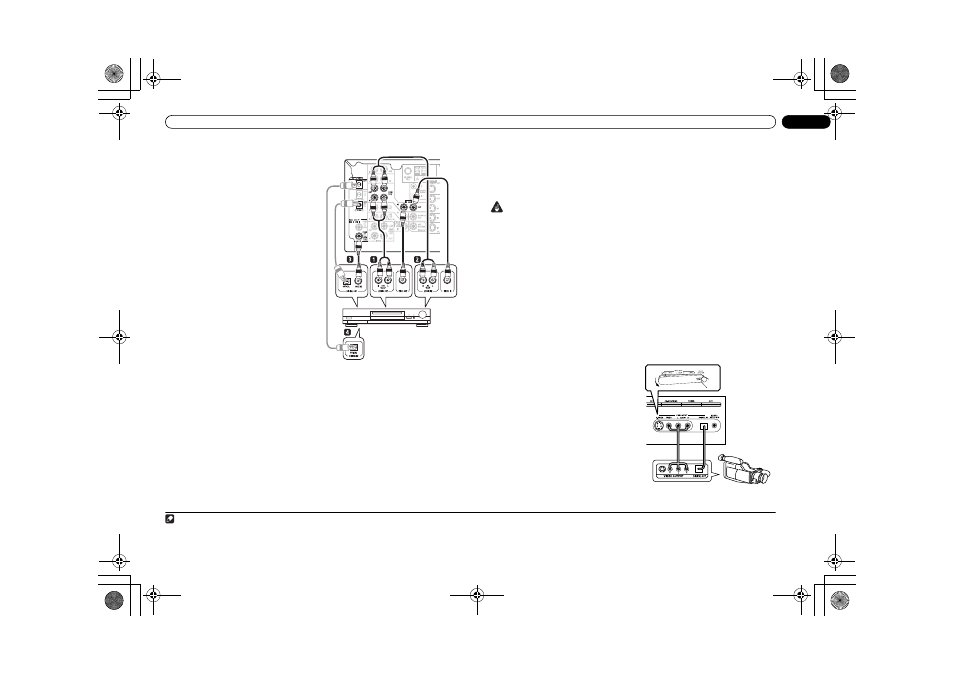

1
Соедините аудио/видеовыходы
рекордера соответственно со входами DVR/
VCR AUDIO и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
1
2
Соедините аудио/видеовходы рекордера
соответственно со выходами DVR/VCR AUDIO
и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
3
Если используемый видеокомпонент
оборудован цифровым аудиовыходом,
соедините его с цифровым аудиовходом
этого ресивера.
Ниже показан пример подключения рекордера/
видеомагнитофона ко входу DIGITAL COAX 1
(DVD/LD).
3
4
Если используемый видеокомпонент
имеет цифровой вход, соедините его с
цифровым выходом ресивера, как показано.
Для установления этого соединения используйте оптический кабель.
Использование разъемов компонентного видео
По сравнению с композитным видео компонентное видео обеспечивает значительно более
высокое качество изображения. Еще большими преимуществами обладает видео с
прогрессивной разверткой. При условии, что источник сигнала и телевизор поддерживают
этот формат, обеспечивается очень устойчивое изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с прогрессивной разверткой (progressive-scan
video), можно в документации к телевизору и компоненту-источнику видеосигнала.
Внимание
• Если любой компонент-источник подключен к ресиверу через вход компонентного видео,
телевизор также следует подключить к ресиверу при помощи гнезд COMPONENT VIDEO
MONITOR OUT.
1
Соедините выходы компонентного видео компонента-источника со входами
компонентного видео ресивера.
Для соединения используйте тройной видеокабель компонентного видео.
2
Если необходимо, назначьте входы компонентного видео для подключенного
источника сигнала.
Это необходимо сделать, только если подключение выполнено не в соответствии со
следующими параметрами о умолчанию:
• COMP 1 – DVD
• COMP 2 – TV
• COMP 3 – DVR
Подробнее см. раздел Назначение входов компонентного видео на стр. 44.
3
Соедините гнезда COMPONENT VIDEO MONITOR OUT ресивера со входами
компонентного видео телевизора или монитора.
Для соединения используйте тройной видеокабель компонентного видео.
Подключение к видеоразъему на передней панели
Здесь расположены стандартные гнезда аудио/
видео, а также гнездо S-video и оптический вход
на передней панели. Подключите их таким же
образом, как подключаются разъемы на задней
панели. Нажмите кнопку VIDEO на передней
панели для выбора его в качестве источника
сигнала.
• Нажмите на выступ PUSH OPEN для доступа
видеоразъемам передней панели и к разъему
MCACC SETUP MIC (МИКРОФОН
НАСТРОЙКИ MCACC).
Примечание
1 Для получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO DVR/VCR IN. Если на приставке имеется выход компонентного видео, его тоже
можно подключить. Подробнее см. раздел Использование разъемов компонентного видео выше.
2 Для получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO DVR/VCR OUT.
3 Если используемый видеокомпонент не имеет цифрового аудиовыхода, пропустите этот шаг. Если он имеет только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью
оптического кабеля. При настройке ресивера следует назначить для ресивера оптический вход, к которому подключен компонент (см. раздел Меню назначения входов на стр. 44).
VCR, DVR,
проигрыватель LD и т.д.
ȼɢɞɟɨɤɚɦɟɪɚ
ɢɬɞ
