Подключение
11
Ru
Глава 4:
Подключение
Подсоединение кабелей

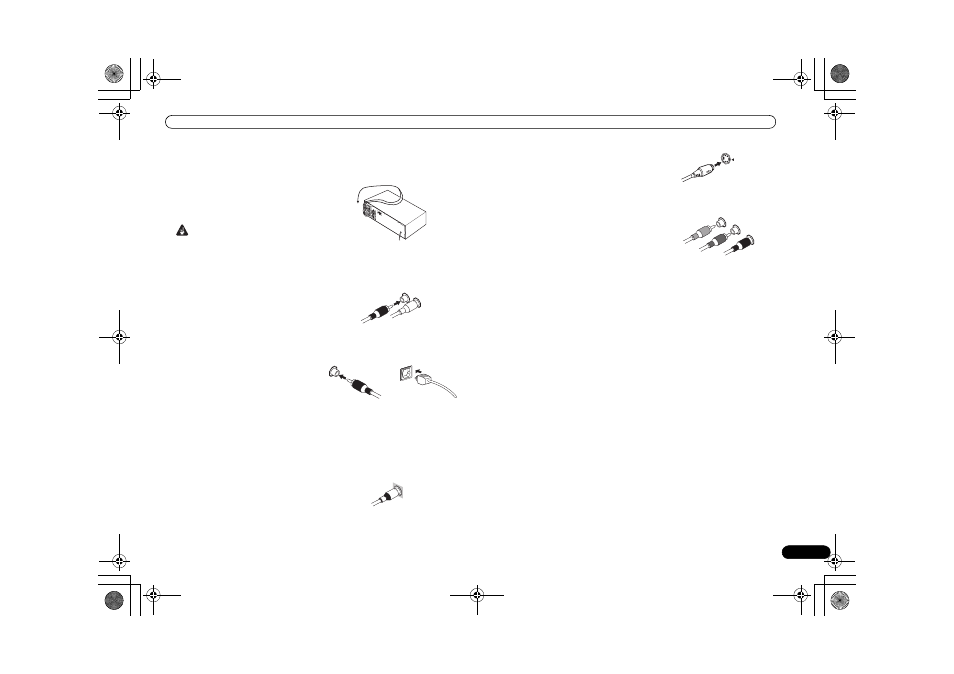

Не перегибайте кабели поверх устройства (как
показано на рисунке). В противном случае
магнитное поле, генерируемое
трансформаторами этого устройства, может
вызвать помехи в громкоговорителях.
Внимание
• Перед выполнением или изменением схем
подключения обязательно отсоедините
кабель питания от электророзетки.
Аналоговые аудиокабели
Для подключения аналоговых
аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели
имеют типичную красную и белую маркировку,
и необходимо подключить красные штекеры к
разъемам R (правый), а белые – к разъемам L
(левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых
компонентов следует использовать имеющиеся в
продаже коаксиальные цифровые аудиокабели
или оптические кабели.
• Аккуратно выполняйте подключение
оптического кабеля, старайтесь не повредить
защитную шторку оптического разъема.
• Обеспечьте для оптического кабеля
свободно свисающую петлю. Можно
повредить кабель об острые углы.
• Для коаксиального цифрового подключения
также можно использовать стандартный
видеокабель RCA.
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее
распространенным типом видеокабелей, и их
следует использовать для подключения к
разъемам композитного видео. Их штекеры, в
отличие от аудиокабелей, имеют желтую
маркировку.
Кабели S-video
Кабели S-video обеспечивают более
качественное изображение, чем стандартные
видеокабели RCA, раздельно передавая сигналы
яркости и цветности.
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от
источника видеосигнала обеспечивают кабели
компонентного видео. По этим кабелям
передается телевизионный цветовой сигнал,
разделенный на сигнал яркости (Y) и сигналы
цветности (PB и PR). Таким образом
устраняются взаимные помехи между сигналами.
ɉɪɚɜɵɣ
ɤɪɚɫɧɵɣ
Ⱥɧɚɥɨɝɨɜɵɟɚɭɞɢɨɤɚɛɟɥɢ
Ʌɟɜɵɣɛɟɥɵɣ
Ʉɨɚɤɫɢɚɥɶɧɵɣɰɢɮɪɨɜɨɣ
ɚɭɞɢɨɤɚɛɟɥɶ
Ɉɩɬɢɱɟɫɤɢɣɤɚɛɟɥɶ
ɋɬɚɧɞɚɪɬɧɵɣɜɢɞɟɨɤɚɛɟɥɶ5&$
6YLGHR
ɋɢɧɢɣ3
%
Ɂɟɥɟɧɵɣ<
Ʉɪɚɫɧɵɣ3
5
Ʉɚɛɟɥɢɤɨɦɩɨɧɟɧɬɧɨɝɨɜɢɞɟɨ
