Подключение
12
Ru

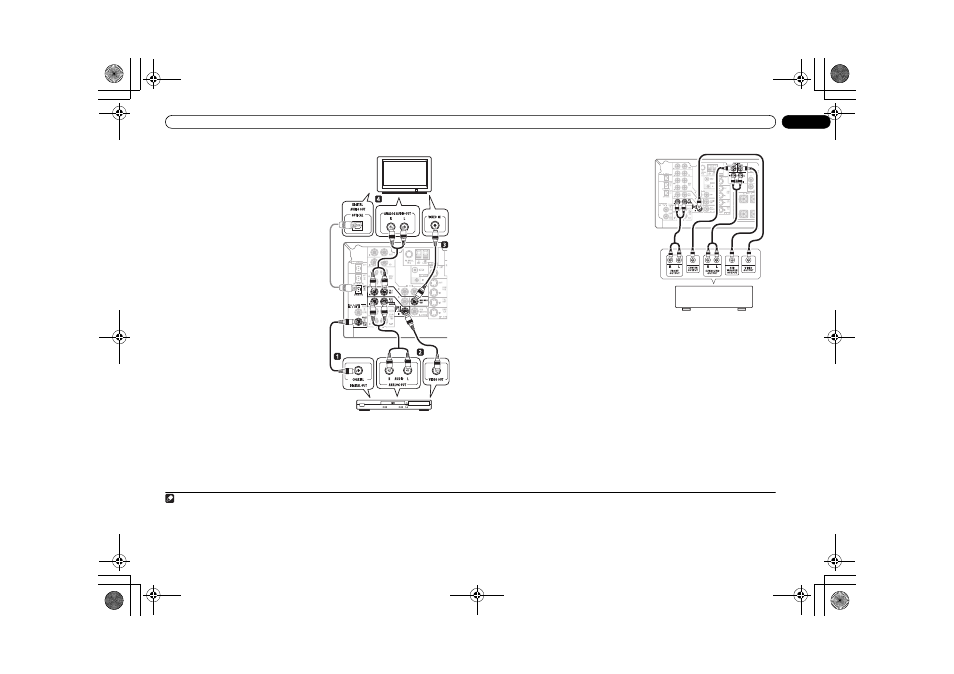

Подключение проигрывателя DVD и телевизора
На этой странице показан порядок подключения
проигрывателя дисков DVD и телевизора к
ресиверу.
1
Соедините коаксиальный цифровой
аудиовыход проигрывателя DVD со входом
DIGITAL COAX 1 (DVD/LD) этого ресивера.
Для соединения используйте коаксиальный
цифровой аудиокабель.
1
2
Подключите композитный видеовыход и
стереофонические аналоговые
аудиовыходы
2
проигрывателя DVD ко входам
DVD/LD этого ресивера.
Для соединения используйте стандартный
видеокабель
3
RCA и стереофонический
акустический кабель RCA.
• Если проигрыватель DVD имеет
многоканальные аналоговые выходы,
подключите их, как описано в разделе
Подключение многоканальных аналоговых
выходов ниже.
3
Соедините аналоговые аудиовыходы
телевизора со входами TV/SAT ресивера.
Это позволит воспроизведение звука со
встроенного тюнера телевизора. Используйте
для этого стереофонический аудиокабель RCA.
• Если используемый телевизор имеет
встроенный цифровой декодер, можно также
соединить оптический цифровой
аудиовыход телевизора со входом DIGITAL
OPT 1 (TV/SAT) ресивера. Для соединения
используйте оптический кабель.
4
Подключите видеоразъем ресивера
MONITOR OUT к видеовходу телевизора.
Для подключения к гнезду композитного видео
используйте стандартный видеокабель RCA.
4
Подключение многоканальных аналоговых выходов
Для воспроизведения стандартов DVD Audio и
SACD используемый проигрыватель DVD может
иметь 5.1-канальные аналоговые выходы. В этом
случае многоканальные аналоговые выходы
можно подключить к многоканальным входам
данного ресивера, как показано ниже.
5
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью оптического кабеля. При настройке ресивера следует назначить для
ресивера оптический вход, к которому подключен проигрыватель (см. раздел Меню назначения входов на стр. 44).
2 Это соединение позволит осуществлять аналоговые записи с используемого проигрывателя DVD.
3 Чтобы получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO DVD/LD. Если на проигрывателе имеется выход компонентного видео, его
тоже можно подключить. Подробнее см. раздел Использование разъемов компонентного видео на стр. 14.
4 Чтобы получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO MONITOR OUT. Если для подключения ресивера к телевизору требуется
использовать выходы компонентного видео, обратитесь к разделу Использование разъемов компонентного видео на стр. 14.
Ɍɟɥɟɜɢɡɨɪ
ɉɪɨɢɝɪɵɜɚɬɟɥɶ'9'
5 Многоканальный вход можно использовать, только если выбран режим DVD 5.1 ch (см. стр. 26).
'9'ɦɧɨɝɨɤɚɧɚɥɶɧɵɣ
ɞɟɤɨɞɟɪɫɦɧɨɝɨɤɚɧɚɥɶɧɵɦɢ
ɚɧɚɥɨɝɨɜɵɦɢɜɵɯɨɞɚɦɢ
