Подсоединение
02
16
Ru

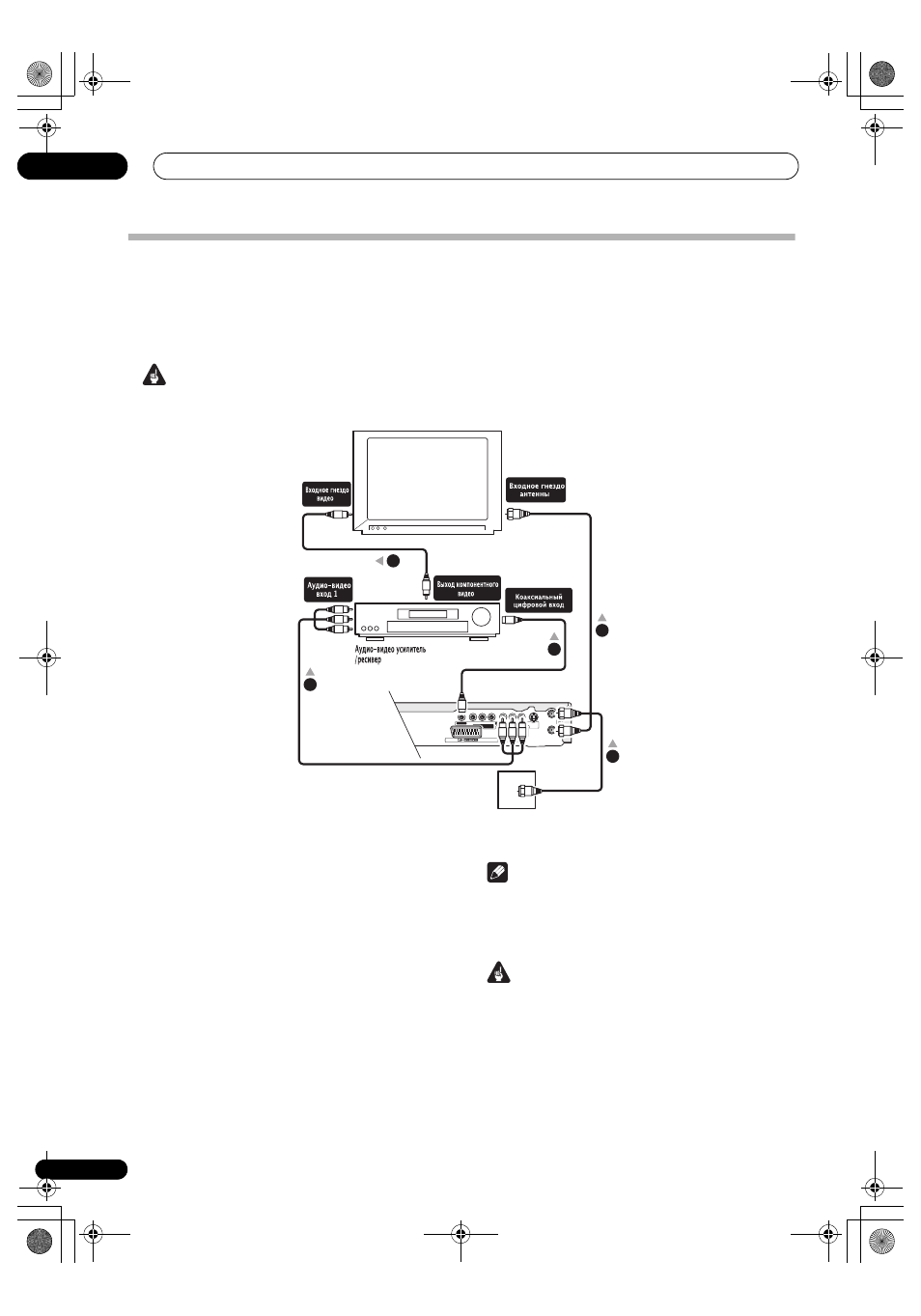

Подсоединение к аудио-видео усилителю/ресиверу
Для прослушивания многоканального окружающего звучания требуется подсоединить данное устройство записи к
аудио-видео усилителю/ресиверу через гнездо коаксиального цифрового выхода.
Кроме цифрового подсоединения рекомендуется также подсоединить через аналоговое стереофоническое
подсоединение для совместимости со всеми дисками и источниками.
Возможно, вы захотите также подсоединить выходное видео гнездо к аудио-видео усилителю/ресиверу. Используйте
обычный видео выход (как показано здесь) или выход S-video.
Внимание
• Если устройство записи не настроено соответствующим образом для работы с аудио-видео усилителем/ресивером,
из колонок может быть слышен шум (см. Audio Out (Выходной аудиосигнал) на стр. 57).
1
Подключите антенный кабели, как показано
на иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
Подсоедините одно из гнезд
DIGITAL OUT
COAXIAL (
Коаксиальный цифровой выход) на
данном устройстве записи к коаксиальному
цифровому входу на аудио-видео усилителе/
ресивере.
Это позволит прослушивать многоканальное
стереофоническое звучание.
3
Подсоедините аналоговые гнезда AUDIO
OUTPUT (
Аналоговый аудио выход) и VIDEO
OUTPUT (
Выход композитного видео) на данном
устройстве записи к аналоговым входным аудио
и видео гнездам на аудио-видео усилителе/
ресивере.
4
Подсоедините выходное видео гнездо аудио-
видео усилителя/ресивера к входному видео
гнезду телевизора.
Примечание
• На данной схеме показаны обычные видео
соединения, но можно также использовать аудио-
видео разъем или соединения S-video, если такие
соединения доступны.
Внимание
• Не подсоединяйте данное устройство записи к
телевизору через видеомагнитофон, используя аудио/
видео кабели. Всегда подсоединяйте его к телевизору
напрямую.
TV
Antenna/cable TV
wall outlet
IN
OUT
R
Y
P
B
P
R
L
AUDIO
VIDEO
S-VIDEO
OUTPUT
DIGITAL OUT
COMPONENT
VIDEO OUT
AV 2 (INPUT 1 DECODER)
ANTENNA
1
3
2
1
4
