Подсоединение
02
14
Ru

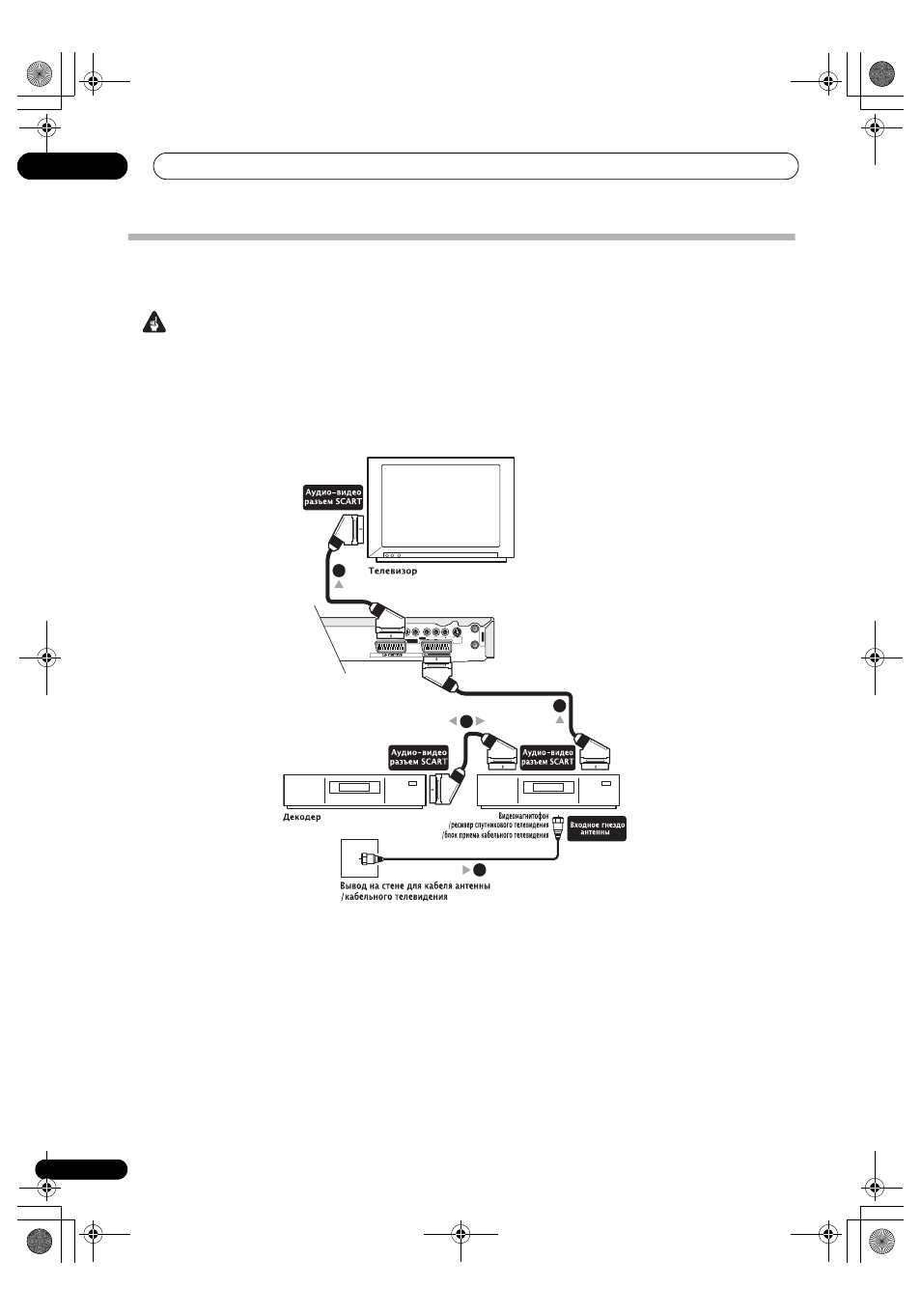

Подсоединение внешнего декодера (1)
При наличии внешнего декодера, предназначенного для системы спутникового или кабельного телевидения,
используйте рекомендации по подсоединению на следующей странице.
Внимание
• Не подсоединяйте декодер напрямую к данному устройству записи.
• Информация от декодера (например, связанная с платными телевизионными услугами) может просматриваться,
только когда данное устройство записи отключено (находится в режиме ожидания).
• Для корректной работы функции записи по таймеру на данном устройстве записи видеомагнитофон/ресивер
спутникового телевидения/блок приема кабельного телевидения должны быть также включены во время записи.
• При использовании данной настройки невозможно просматривать одну телепрограмму и одновременно
записывать другую.
1
Подключите кабель антенны/кабельного
телевидения к гнезду антенны на
видеомагнитофоне/ресивере спутникового
телевидения/блоке приема кабельного
телевидения.
2
Используйте кабель SCART (не
поставляется) для подключения декодера к
видеомагнитофону/ресиверу спутникового
телевидения/блоку приема кабельного
телевидения.
Более подробно смотрите в руководстве по декодеру.
3
Используйте кабель SCART для подключения
видеомагнитофона/ресивера спутникового
телевидения/блока приема кабельного
телевидения к аудио-видео разъему
AV2 (INPUT 1/
DECODER)
на данном устройстве записи.
4
Используйте кабель SCART для подключения
аудио-видео разъема
AV1•RGB-TV
к телевизору.
IN
OUT
R
Y
P
B
P
R
L
AUDIO
VIDEO
S-VIDEO
OUTPUT
DIGITAL OUT
COMPONENT
VIDEO OUT
AV 2 (INPUT 1 DECODER)
ANTENNA
1
4
2
3
