Подсоединение
02
13
Ru
Подсоединение к блоку приема кабельного телевидения или ресиверу
спутникового телевидения
При наличии ресивера кабельного или спутникового телевидения с встроенным декодером подсоедините его к данному
устройству записи и телевизору, как показано на этой странице. При использовании отдельного декодера для
кабельного/спутникового телевидения подсоедините его в соответствии с инструкциями на следующей странице.
Настройка на данной странице позволяет:
• Производить запись любого канала, выбрав его на блоке приема кабельного телевидения/ресивере спутникового
телевидения.
Внимание
• Не подсоединяйте данное устройство записи через видеомагнитофон, ресивер спутникового телевидения или блок
приема кабельного телевидения. Всегда подсоединяйте каждый компонент напрямую к телевизору или аудио-
видео усилителю/ресиверу.

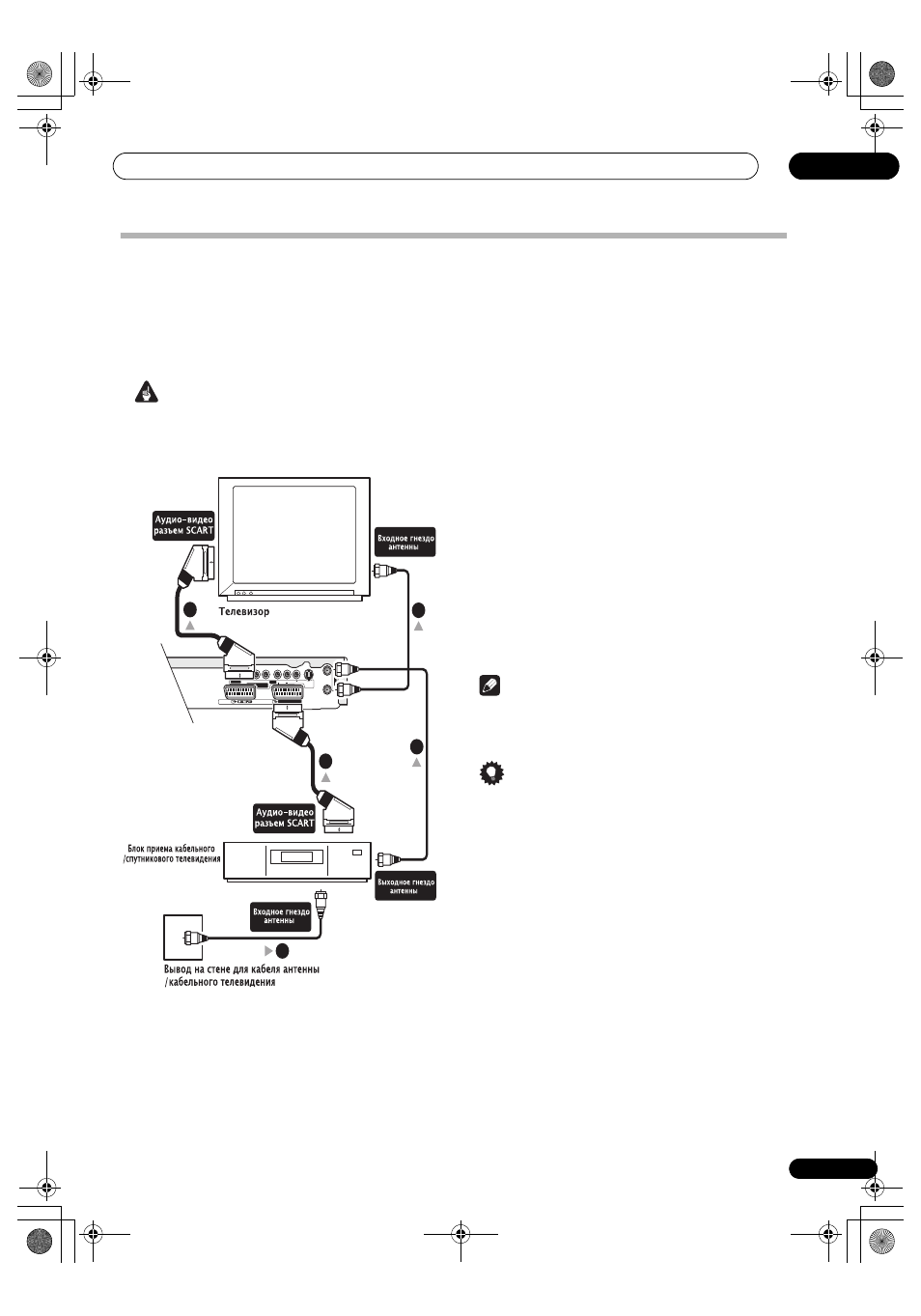

1
Подключите антенный кабели, как показано
на иллюстрации.
Это позволит просматривать и записывать
телевизионные каналы.
2
Используя кабель SCART (не поставляется),
подключите аудио-видео разъем
AV1•RGB-TV
к
аудио-видео разъему SCART на телевизоре.
Это позволит просматривать диски.
3
Используя другой кабель SCART,
подключите аудио-видео разъем
AV2 (INPUT 1/
DECODER)
к аудио-видео разъему SCART на
ресивере спутникового телевидения/блоке
приема кабельного телевидения.
Это позволит записывать закодированные телевизионные
каналы.
Примечание
• На схеме показаны видео соединения SCART, но
также можно использовать любое другое аудио/видео
подсоединение.
Совет
• Данное устройство записи оборудовано ‘сквозной’
функцией, что позволяет записывать телепрограмму
из встроенного телевизионного тюнера данного
устройства записи и одновременно просматривать
видео на видеомагнитофоне. (Для использования
данной функции, когда устройства записи находится
в режиме ожидания, параметр
Power Save
(Экономия
электроэнергии) должен быть установлен на
Off
(Отключено) – см. Power Save (Экономия
IN
OUT
R
Y
P
B
P
R
L
AUDIO
VIDEO
S-VIDEO
OUTPUT
DIGITAL OUT
COMPONENT
VIDEO OUT
AV 2 (INPUT 1 DECODER)
ANTENNA
1
1
2
3
1
