7

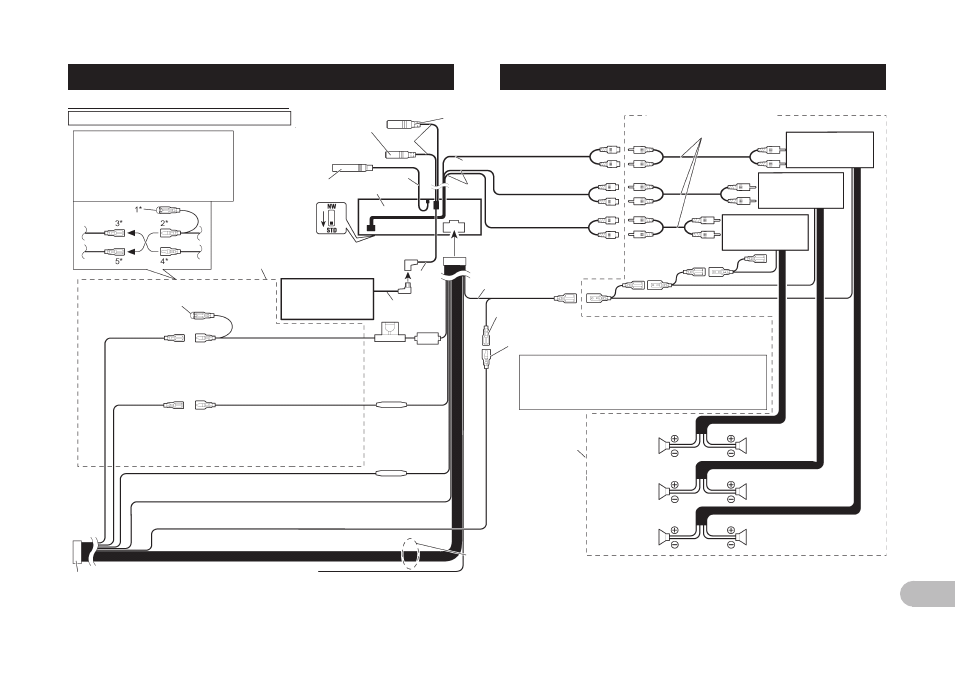

Схема соединений для стандартного режима
Установка аппарата
Аппарат соответствует новым цветам проводов.
Примечание
В зависимости от типа автомобиля функ
ции проводов 3* и 5* могут быть разны
ми. В таком случае обязательно соединяй
те 2* с 5* и 4* с 3*.
Разъем для
подключения
телефона («TEL»)
См. инструкцию к гарнитуре
«hands free» телефонного аппарата
(продается отдельно)
15 см
Разъем для антенны
15 см
Данный аппарат
Переключатель DSP
Переключите его в пози
цию, указанную ниже
Соединяйте провода одинакового
цвета друг с другом.
Вход шины IP BUS
(синий)
15 см
Кабель шины
IP BUS
Многодисковый
CD плейер (продается
отдельно)
Крышка (1*)
Когда разъем не используется,
не снимайте крышку.
Желтый (3*)
Резервный
(или аксессуары)
Желтый (2*)
К клемме, которая всегда находится под
напряжением независимо от положения
замка зажигания.
Гнездо
предохранителя
Резистор
предохранителя
Красный (5*)
Аксессуары
(или резервный)
Красный (4*)
К клемме, управляемой операциями
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ замка
зажигания (12 В пост. тока)
Резистор
предохранителя
Оранжево белый
К клемме выключателя освещения
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Разъем стандарта ISO
Примечание
В некоторых автомобилях разъем стандарта
ISO может быть разделен на два. В таком
случае подключайте к обоим разъемам.
Желто черный
Если пользуетесь сотовым телефоном, то подключите его
при помощи провода функции «Audio Mute» [Отключение
звука аудиосистемы] на сотовом телефоне. Если не
пользуетесь, оставьте провод «Audio Mute» свободным от
соединений.
Провода акустических систем
Белый:
(+) фронтальной левой АС
Бело черный:
(–) фронтальной левой АС
Серый:
(+) фронтальной правой АС
Серо черный:
(–) фронтальной правой АС
Зеленый:
(+) тыловой левой АС
Черно зеленый:
(–) тыловой левой АС
Фиолетовый:
(+) тыловой правой АС
Черно фиолетовый: (–) тыловой правой АС
Выполните эти
соединения в случае
использования
дополнительного
усилителя.
Сабвуфер
Сабвуфер
Тыловая АС
Тыловая АС
Фронтальная АС
Фронтальная АС
Левый канал
Правый канал
Распределение штыревых контактов разъема ISO будет разным в
зависимости от типа автомобиля. Соединяйте 6* и 7*, когда шты
ревой контакт 5 относится к управлению антенной. В автомобиле
иного типа никогда не соединяйте 6* и 7*.
Сине белый (6*)
Сине белый (7*)
К разъему релейного управления автоматической антенной
(макс. 300 мА, 12 В пост. тока).
Дистанционное управление системой
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Соединительные кабели со штекерами
RCA (продаются отдельно)
Разъем для кабельного дистанционного
управления
Пожалуйста, смотрите инструкцию к
устройству кабельного дистанционного
управлению (продается отдельно).
23 см
15 см
Выход канала
сабвуфера («LOW/
SUBWOOFER OUTPUT»)
Выход тылового канала
(«MID/REAR OUTPUT»)
Выход фронтального канала
(«HIGH/FRONT OUTPUT»)
Сине белый
К разъему дистанционного управления
системой на усилителе мощности
(макс. 300 мА, 12 В пост. тока).
