5
Прикрепление передней панели
Если Вы не пользуетесь функцией снятия и уста
новки передней панели, прикрепите переднюю
панель к аппарату при помощи прилагаемых кре
пежных винтов.
Соединение устройств системы
Примечания:
Этот аппарат предназначен для автомобилей с 12 вольтным аккумулятором и заземле
нием типа «минус на массе». Прежде чем устанавливать его в автомобиль с жилым
кузовом для загородного отдыха, грузовик или автобус, проверьте напряжение аккуму
лятора.
Во избежание короткого замыкания в электрической системе автомобиля обязательно
отсоедините отрицательный (–) кабель аккумулятора перед установкой аппарата.
Обратитесь к инструкциям за сведениями о подключении усилителя мощности и других
устройств, затем надлежащим образом выполните соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты про
водов обмотайте их изолентой в тех местах, где они проложены вплотную к металли
ческим частям автомобиля.
Винт
Приборная панель или консоль
Фабричный радиомонтажный
кронштейн
Крепежный винт

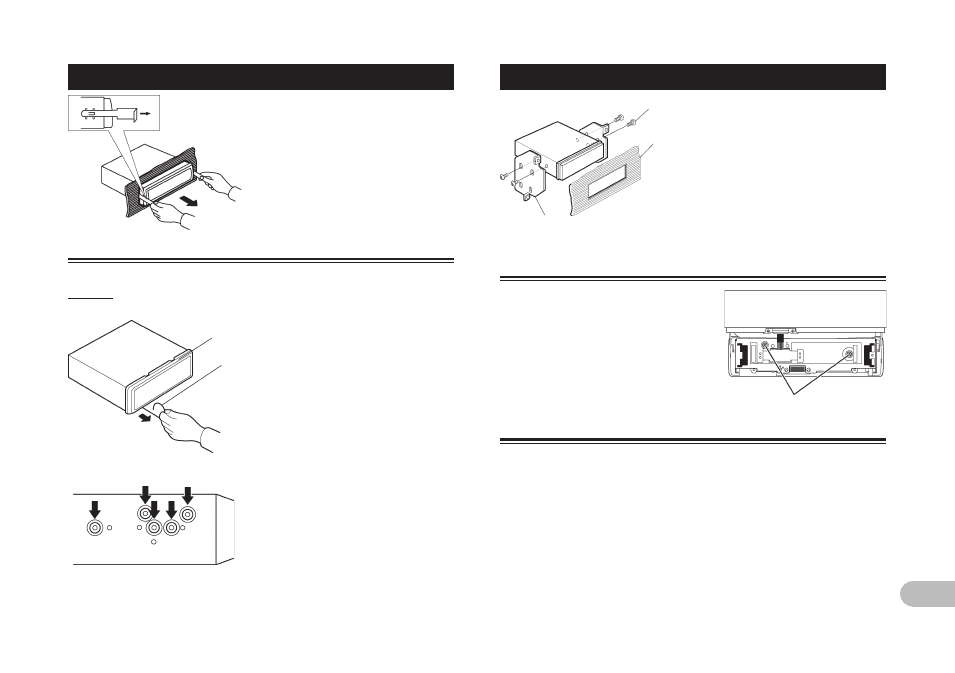

Установка аппарата
Как показано на рисунке, вставляйте прилагаемые экст
ракционные ключи в аппарат до тех пор, пока они со
щелчком не встанут на место. Удерживая ключи прижа
тыми к боковым панелям аппарата, выньте аппарат.
Задний монтажный узел стандарта DIN
Установка с использованием нарезных отверстий на боковых сторонах
аппарата
1. Выньте раму.
Вставьте отпирающий стержень в отверстие в ниж
ней части рамы и тяните наружу, чтобы вынуть раму.
(Когда будете снова прикреплять раму на место, по
верните ее стороной с канавкой вниз, и прикрепите
раму.)
2. Прикрепите аппарат к фабричному радиомонтажному кронштейну.
Выберите положение, в котором нарезные от
верстия кронштейна и нарезные отверстия ап
парата совпадают (подогнаны друг к другу), и
завинтите винты в 2 местах на каждой стороне.
В зависимости от формы нарезных отверстий в
кронштейне используйте стяжные винты (5
× 8
мм) или устанавливаемые заподлицо с поверх
ностью винты с плоской головкой (5
× 9 мм).
Рама
