USB
BDP-LX53
USB
AC IN
(CR)
(CB)

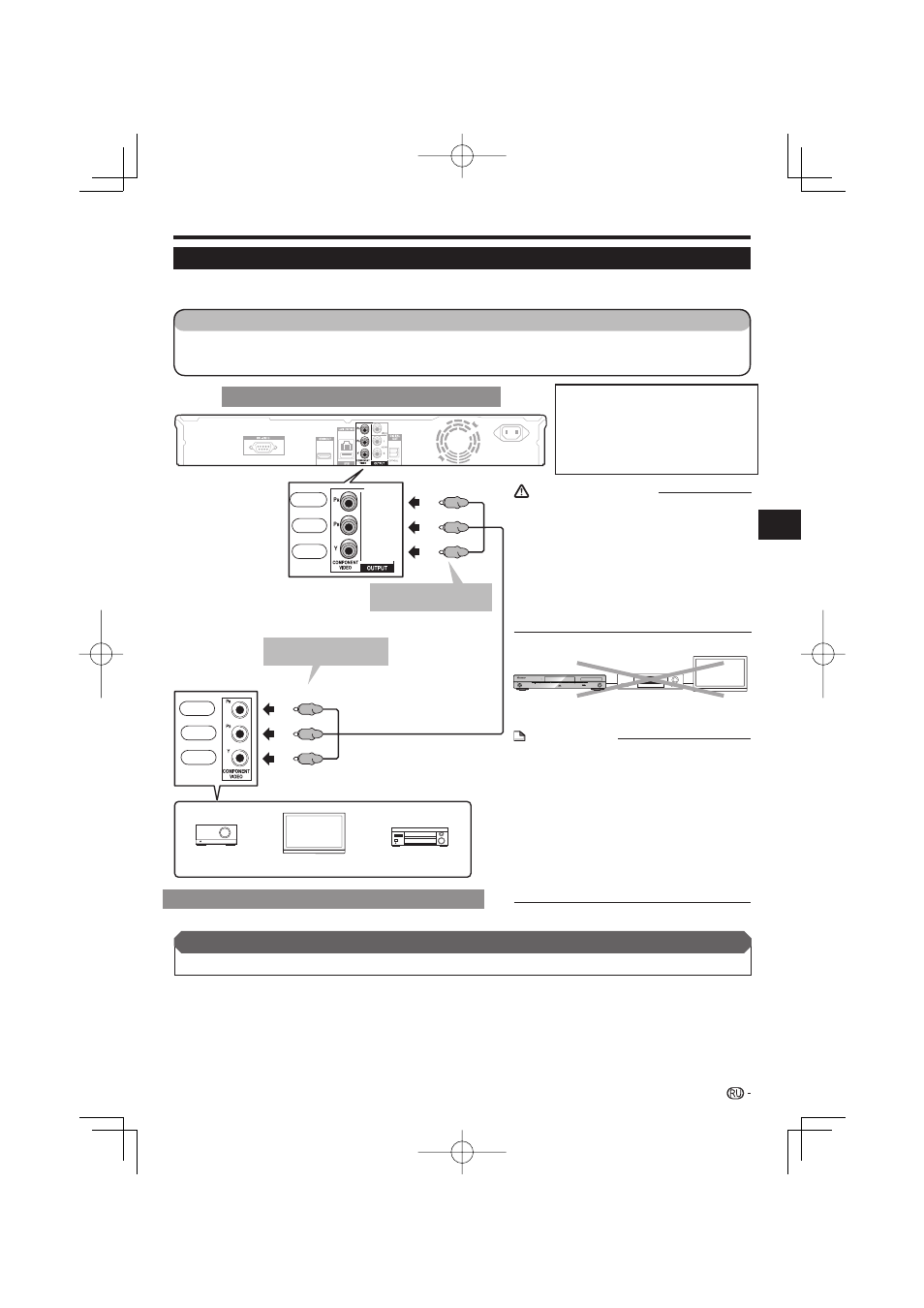

Подключение к компонентным гнездам
Через компонентные гнезда можно получить точное цветовоспроизведение и изображение высокого качества.
Задняя панель данного проигрывателя
STANDBY/ON
PQLS
USB
FL OFF
HDMI
OPEN/CLOSE
Видеооборудование с компонентными гнездами
ПРИМЕЧАНИЕ
Подключите проигрыватель Blu-ray
дисков напрямую к телевизору.
При записи программы с защитой авторских
прав автоматически включается функция
защиты от копирования; программа не может
быть правильно записана. Также данная
функция может искажать изображение,
воспроизводимое через видеомагнитофон.
Однако, это не является неисправностью.
При просмотре программы с защитой
авторских прав рекомендуется подключать
проигрыватель Blu-ray дисков напрямую к
телевизору.
•
•
ПРЕДОСТЕРЕЖЕНИЕ
Требуется выбрать приоритетный видеовыход в
«Settings» – «Audio Video Settings» – «Video Out
Select». (См. стр. 42.)
Когда для приоритетного видеовыхода
установлено значение «HDMI» в «Video Out
Select», разрешение видеосигнала, выводящегося
от гнезд COMPONENT VIDEO OUTPUT, можно
устанавливать в «HDMI Video Out». (См. стр. 42.)
Для установки приоритетного видеовыхода от
гнезд COMPONENT VIDEO OUTPUT, установите
приоритетный видеовыход на «Component».
•
•
•
Подключения
17
По
дк
лю
чения
Телевизор
Проектор
Аудио-видео
ресивер
К гнездам COMPONENT
VIDEO OUTPUT
Видеомагнитофон
Данный
проигрыватель
Телевизор
(Красный)
(Синий)
(Зеленый)
(Красный)
(Синий)
(Зеленый)
Компонентный идеокабель
(продается отдельно)
К входным гнездам
COMPONENT VIDEO
ШАГИ
Перед выполнением любых подключений следует отключить данный проигрыватель и другое
оборудование.
Надежно подключите компонентный видеокабель (продается отдельно) к компонентным гнездам (
и ).
1
2
После подключения
Подключите аудиооборудование или аудиотерминалы телевизора. (Стр. 19)
•
Красный
Синий
Зеленый
Зеленый
Синий
Красный
Выходные видеосигналы:
1080i 50 Гц/60 Гц 576i 50 Гц
720p 50 Гц/60 Гц 480p 60 Гц
576p 50 Гц 480i
60
Гц
Например;
480p: Прогрессивная развертка 480
480i: Чересстрочная развертка 480
