Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее распространенным типом
видеокабелей и используются для подключения к разъемам
композитного видео. Штекеры с желтой маркировкой
отличают их от аудиокабелей.
Кабели компонентного видео (только VSX-828)
Наивысшее качество воспроизведения цвета от источника
видеосигнала обеспечивают кабели компонентного видео. По
этим кабелям передается телевизионный цветовой сигнал,
разделенный на сигнал яркости (Y) и сигналы цветности (P
B
и
P
R
). Таким образом устраняются взаимные помехи между
сигналами.
Подключение видеовыходов

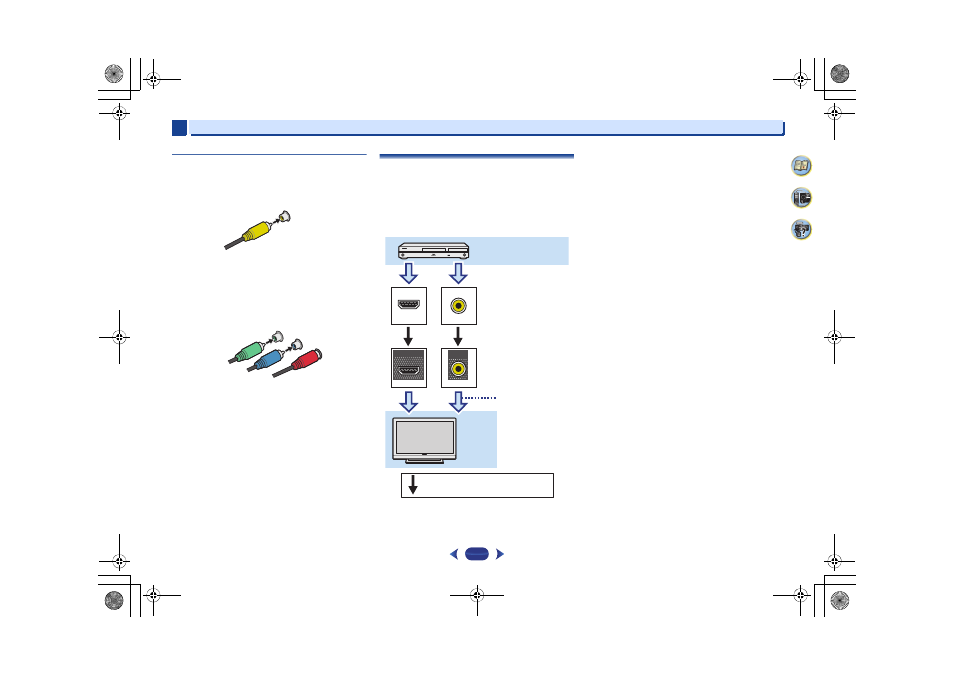

Данный ресивер не оборудован видеопреобразователем. Если
для подключения к входному устройству используются
кабели HDMI, такие же кабели нужно использовать для
подключения к телевизору.
Сигналы, поступающие с аналоговых (композитных)
видеовходов устройства, не будут передаваться с терминала
HDMI OUT.
VIDEO
Желтый
Y
P
B
P
R
COMPONENT
VIDEO
Зеленый (Y)
Красный (P
R
)
Cиний (P
B
)
VIDEO
VIDEO
IN
IN
HDMI
MONITOR
OUT
HDMI
OUT
Терминал для подключения с
исходным устройством
Терминал для подключения
с телевизионным монитором
Компонент воспроизведения
Телевизор
Экранный дисплей
не появится.
Возможность вывода видеосигнала.
