Подключение оборудования
2
2
13
66
7
4
ОСТОРОЖНО
•
На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
•
Оголенные концы провода громкоговорителя должны быть обязательно скручены и
вставлены в контакт громкоговорителя до конца. Если любой из неизолированных проводов
громкоговорителя коснется задней панели, это может вызвать отключение питания в целях
безопасности.
Подключение задних громкоговорителей объемного звучания или передних
верхних громкоговорителей (только VSX-828)
При выполнении вышеуказанных подключений, необходимо задать настройку системы
громкоговорителей (Speaker System). Выберите Surr.Back, если подключен задний
громкоговоритель объемного звучания, и Height, если подключен передний верхний
громкоговоритель (возможна любая настройка, если не подключен ни задний
громкоговоритель объемного звучания, ни передний верхний громкоговоритель) (см.
Настройка системы громкоговорителей (Speaker System) (только VSX-828) на стр. 57
).
•
При использовании только одного заднего громкоговорителя объемного звучания,
подключите его к терминалам SURROUND BACK L (Single).

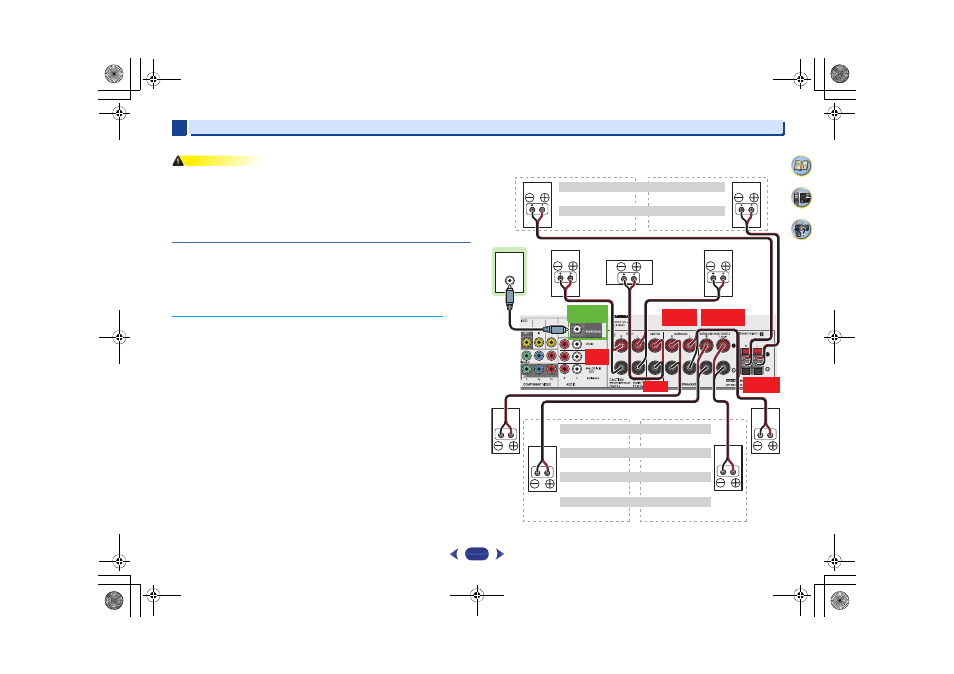

Схема соединений VSX-828
LINE LEVEL
INPUT
FRONT
R L
SURROUND
R L
FRONT HEIGHT
R L
CENTER
PREOUT
SUBWOOFER
SURROUND BACK
R L
Передняя верхняя настройка
Настройка Speaker B
Передний правый
Низкочастотный
громкоговоритель
Центральный
Передний левый
Правый
объемного
звучания
Левый
объемного
звучания
Правый задний канал
Левый задний канал
Передний верхний правый
Speaker B – правый
Передний верхний левый
Speaker B – левый
Передние верхние терминалы можно также использовать для громкоговорителя B.
Терминалы заднего объемного звучания можно также использовать для ZONE 2.
5.1-канальная настройка объемного звучания
6.1-канальная настройка объемного звучания
7.1-канальная настройка объемного звучания
Настройка ZONE 2
Не подключены
Не подключены
Задний объемного звучания
Не подключены
ZONE 2 – Правый
ZONE 2 – Левый
