Подключение оборудования
2
2
14
66
7
4
Подключение переднего двухканального усиления (только VSX-828)

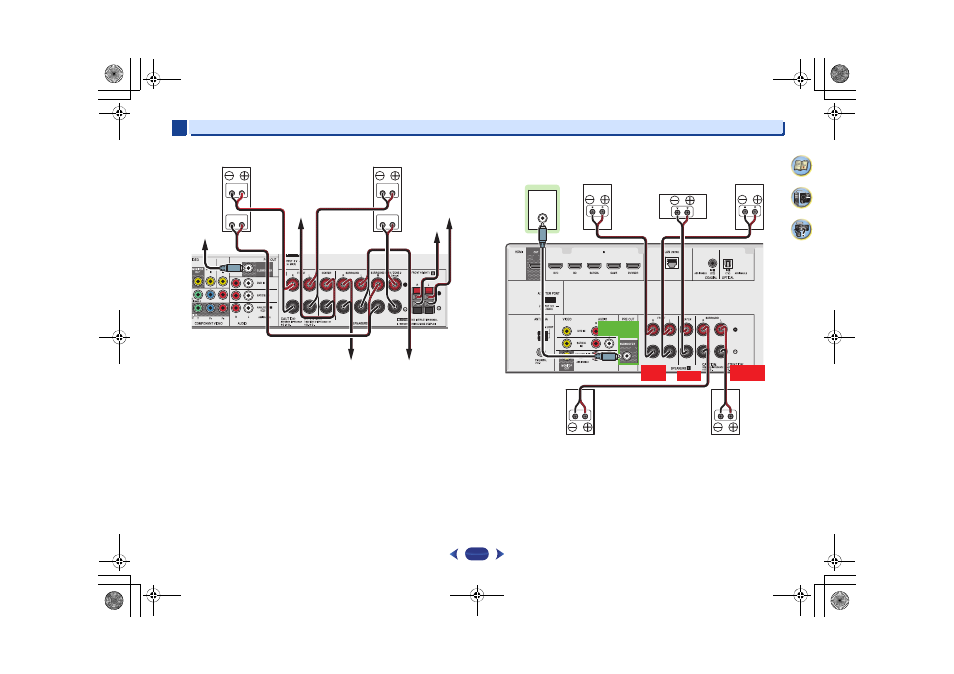

Схема соединений VSX-528
Hight
Low
Hight
Low
Центральный
Правый объемного звучания
Передний
правый
Передний левый
Низкочастотный
громкоговоритель
Левый объемного звучания
Передний верхний
левый
Передний
верхний
правый
LINE LEVEL
INPUT
FRONT
R L
SURROUND
R L
CENTER
PREOUT
SUBWOOFER
Центральный
Правый
объемного
звучания
Передний правый
Передний левый
Низкочастотный
громкоговоритель
Левый
объемного
звучания
