Подключение оборудования 2 2
16
37
6

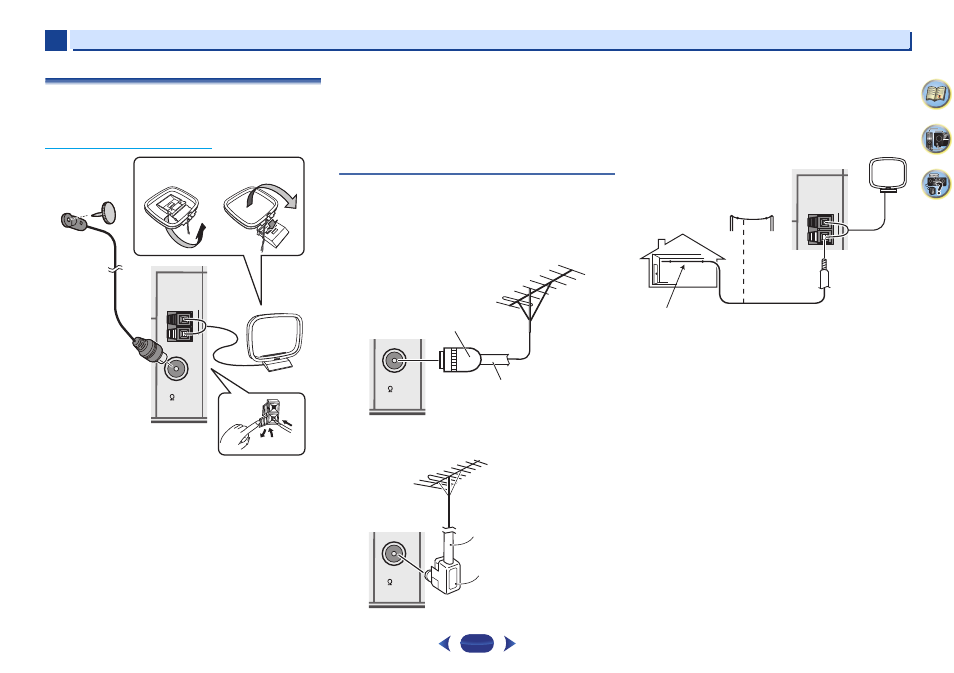

4 Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну
FM, как показано ниже. Для улучшения приема и качества
звука подключите внешние антенны (см. раздел
Использование внешних антенн ниже ).
1 Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
2 Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).
3 Установите антенну AM на плоскую поверхность в
направлении наилучшего приема.
4 Подключите проволочную антенну FM к разъему
антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для Европы, России и Великобритании
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
Для Австралии
Подключите внешнюю антенну FM, как показано ниже.
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции длиной от 5 м дo
6 м к гнезду AM антенны, не отсоединяя прилагаемую
рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально
на улице.
ANTENNA
FM UNBAL
75
AM LOOP
2
1
3 4
рис. a рис. б
FM UNBAL
75
Коаксиальный кабель с
сопротивлением 75 Ом
Одноконтактный разьем
PAL
FM UNBAL
75
Г-образный штекер (не
входит в комплект
поставки)
Коаксиальный кабель с
сопротивлением 75 Ом
ANTENNA
AM LOOP
Наружная
антенна
от 5 м до 6 м Комнатная антенна
(с виниловой изоляцией)
