Подключение оборудования
2
2
13
37
6
4

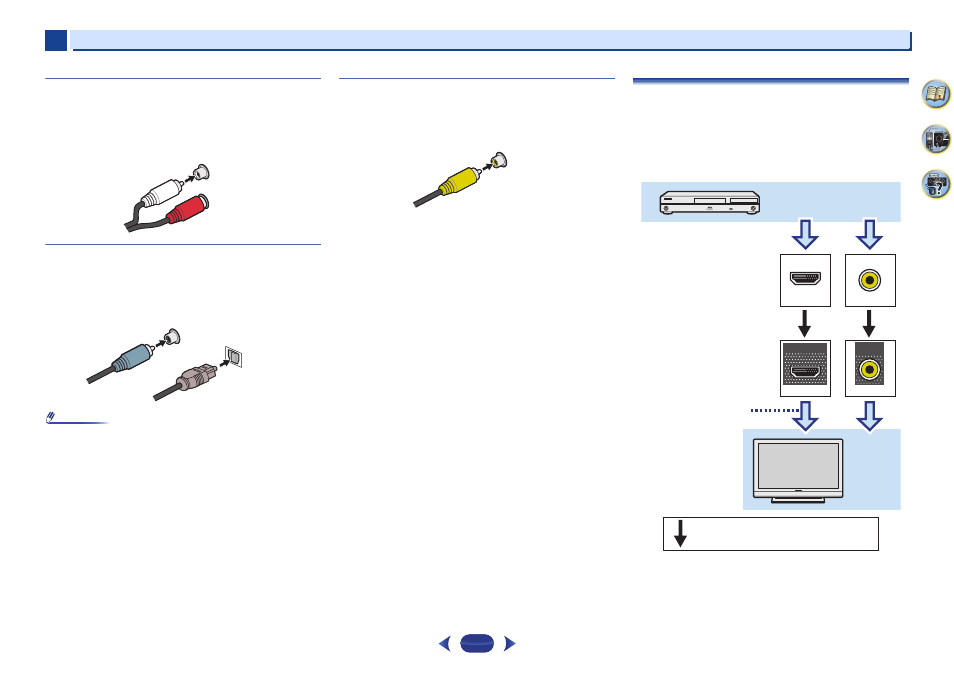

Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели имеют
стандартную красную и белую маркировку, и необходимо
подключить красные штекеры к разъемам R (правый), а белые
– к разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых компонентов
следует использовать имеющиеся в продаже коаксиальные
цифровые аудиокабели или оптические кабели.
Примечание
•
Аккуратно выполняйте подключение оптического кабеля,
старайтесь не повредить защитную шторку оптического
разъема.
•
Обеспечьте для оптического кабеля свободно свисающую
петлю. Можно повредить кабель об острые углы.
•
Для коаксиального цифрового подключения также можно
использовать стандартный видеокабель RCA.
Стандартные видеокабели RCA
Эти кабели являются наиболее распространенным типом
видеокабелей и используются для подключения к разъемам
композитного видео. Штекеры с желтой маркировкой
отличают их от аудиокабелей.
Подключение видеовыходов
Данный ресивер не оборудован видеопреобразователем. Если
для подключения к входному устройству используются
кабели HDMI, такие же кабели нужно использовать для
подключения к телевизору.
Сигналы, поступающие с аналоговых (композитных)
видеовходов устройства не будут передаваться с HDMI OUT.
L
R
AUDIO
Белый (левый)
Красный (правый)
COAXIAL
IN
OPTICAL
IN
Коаксиальный
цифровой
аудиокабель
Оптический кабель
VIDEO
Желтый
VIDEO
VIDEO
IN
IN
HDMI
MONITOR
OUT
HDMI
OUT
Терминал для подключения с
исходным устройством
Терминал для подключения с
телевизионным монитором
Компонент воспроизведения
Телевизор
Экранный дисплей
не появится.
Возможность вывода видеосигнала.
