Подключение оборудования 2 2
15
37
6
4 Подключение компонента без разъема HDMI

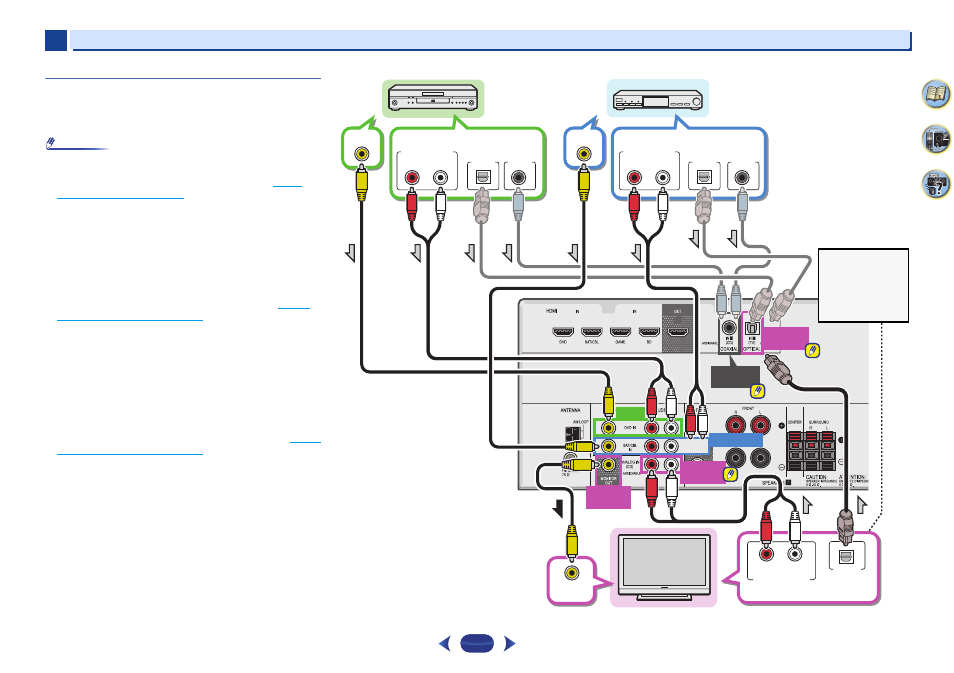

На данном рисунке показаны подключения телевизора и
проигрывателя DVD (или другого компонента
воспроизведения) без разъема HDMI к ресиверу.
Примечание
• Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см.
Меню
назначения входов на стр. 35 ).
• Только один компонент можно подключить к оптическому
входному разъему. При подключении других устройств
используйте другой способ подключения аудио.
Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью оптического
кабеля, прежде всего, переключитесь на DVD
(проигрыватель DVD) или SAT/CBL (спутниковая
приставка), затем нажмите кнопку SIGNAL SEL, чтобы
выбрать аудиосигнал O1 (ОПТИЧЕСКИЙ 1) (см.
Выбор
входного аудиосигнала на стр. 22 ).
• Только один компонент можно подключить к
коаксиальному входному разъему. При подключении
других устройств используйте другой способ подключения
аудио.
Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью
коаксиального кабеля, прежде всего, переключитесь на
DVD (проигрыватель DVD) или SAT/CBL (спутниковая
приставка), затем нажмите кнопку SIGNAL SEL, чтобы
выбрать аудиосигнал C1 (КОАКСИАЛЬНЫЙ 1) (см.
Выбор
входного аудиосигнала на стр. 22 ).
VIDEO OUT
DIGITAL AUDIO OUT
OPTICAL COAXIAL R L
ANALOG AUDIO OUT DIGITAL AUDIO OUT
OPTICAL COAXIAL R L
ANALOG AUDIO OUT
VIDEO OUT
OPTICAL
IN1 (TV)
ANALOG
IN1 (CD)
DVD IN
SAT/CBL IN
MONITOR
OUT
COAXIAL
IN1 (CD)
VIDEO IN
DIGITAL AUDIO OUT
OPTICAL R L
ANALOG AUDIO OUT
Выберите один
Телевизор
Проигрыватель DVD
Выберите один
Данное
подключение
требуется для
прослушивания
звука телевизора
через ресивер.
Выберите один
Спутниковая приставка
