Приложение
46
Ru
13
1 3 5 7 9 111315171921
2 4 6 8 101214161820
1. Выход правого канала звука
2. Вход правого канала звука
3. Выход левого канала звука
4. Общий провод звука (оба
канала)
5. Общий провод синего
6. Вход левого канала звука
7. Вход синего
8. Управление аудио/видео
9. Общий провод зеленого
10. Не используется
11. Вход зеленого
12. Не используется
13. Общий провод красного
14. Не используется
15. Вход красного
16. Управление R/G/B
17. Общий провод видео
18. Общий провод управления R/
G/B
19. Выход видео
20. Вход видео
21. Корпус разъема
1. Выход правого канала звука
2. Вход правого канала звука
3. Выход левого канала звука
4. Общий провод звука (оба
канала)
5. Общий
6. Вход левого канала звука
7. Не используется

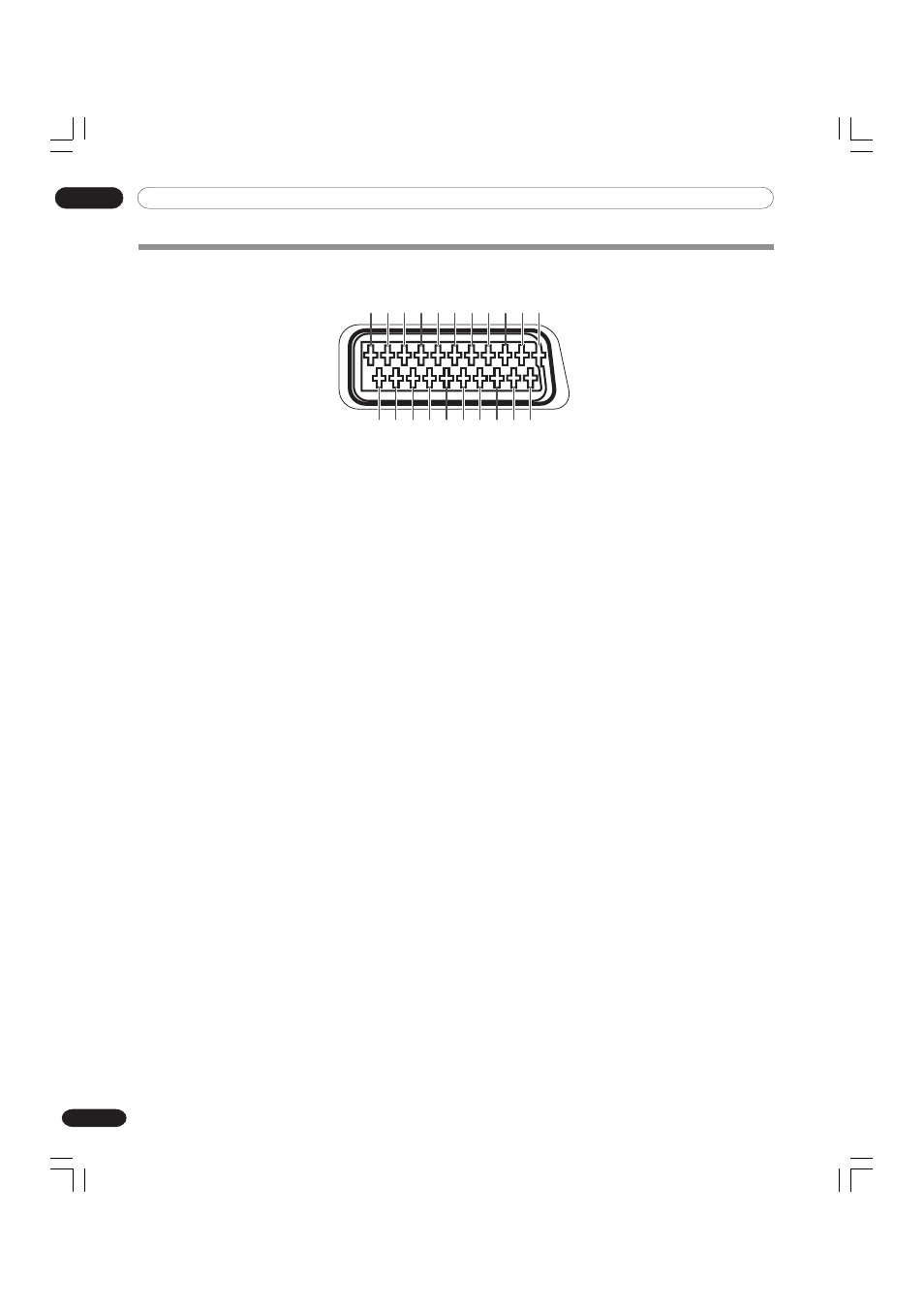

Назначение контактов разъема SCART
При помощи разъемов SCART можно подключать различные аудио- и видеоустройства.
8. Управление аудио/видео
9. Общий
10. Управление AV link
11. Не используется
12. Не используется
13. Общий
14. Не используется
15. Вход цветности S-Video
16. Не используется
17. Общий провод видео
18. Общий
19. Выход видео
20. Вход видео/S-Video
21. Корпус разъема
1. Выход правого канала звука
2. Вход правого канала звука
3. Выход левого канала звука
4. Общий провод звука (оба
канала)
5. Общий
6. Вход левого канала звука
7. Вход синего
8. Управление аудио/видео
9. Общий
10. Управление AV link
11. Вход зеленого
12. Не используется
13 Общий
14. Не используется
15. Вход красного/цветности S-
Video
16. Управление R/G/B
17. Общий провод видео
18. Общий
19. Выход видео
20. Вход видео/S-Video
21. Корпус разъема
SCART (INPUT (ВХОД) 1)
SCART (INPUT (ВХОД) 2)
SCART (INPUT (ВХОД) 3)
