06
Подготовка к работе
20
Ru
SERVICE ONLY
i / o link.A
SELECT
INPUT
2
3
INPUT 2
INPUT 1
INPUT 3
INPUT 2
Y
PB
PR
COMPONENT VIDEO
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
BLACK
WHITE
SYSTEM CABLE
AC IN
INPUT 3
HDMI
INPUT 3
SERVICE ONLY
i / o link.A
SELECT
INPUT
2
3
INPUT 2
INPUT 1
INPUT 3
INPUT 2
Y
PB
PR
COMPONENT VIDEO
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
BLACK
WHITE
SYSTEM CABLE
AC IN
INPUT 3
HDMI
INPUT 3
Антенный кабель (приобретается отдельно)
Если наружная антенна имеет 75-омный коаксиальный кабель со стандартным разъемом
DIN45325 (IEC169-2), подключите его к гнезду антенны на задней стороне ресивера.

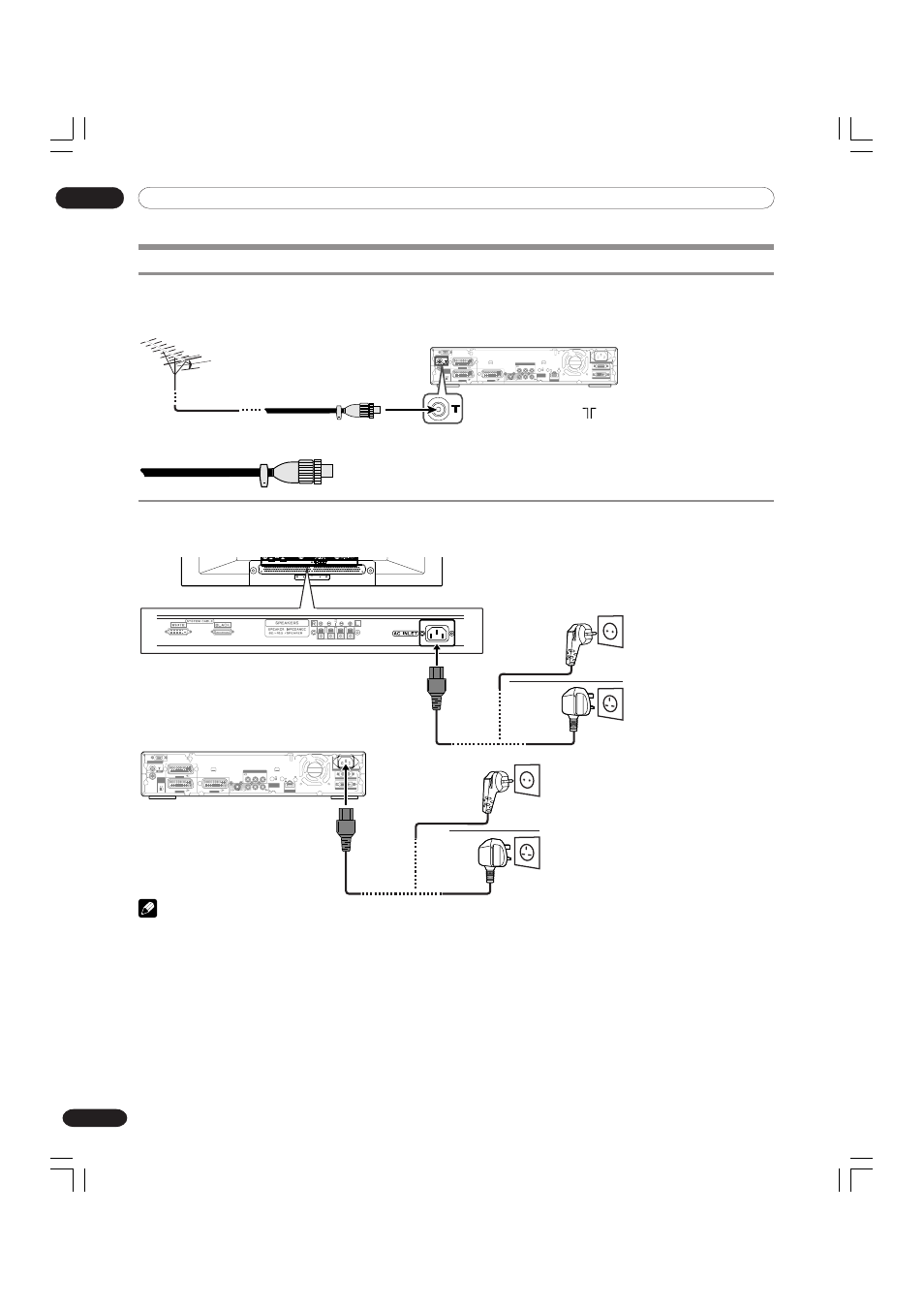

Основные соединения
Подключение антенны
Лучшее качество изображения достигается, если подключить наружную антенну. Ниже кратко объясняются типы соединений,
используемые для коаксиального кабеля.
Европа, кроме
Великобритании и
Ирландии
Европа, кроме
Великобритании и
Ирландии
Великобритания и
Ирландия
Великобритания
и Ирландия
Подключение кабеля питания
Плазменный дисплей (вид снизу)
Ресивер (Вид сзади)
ПРИМЕЧАНИЕ
• При подключении кабелей питания обязательно выключайте питание плазменного дисплея и ресивера.
• Вытаскивайте вилку кабеля питания из розетки, а разъемы из плазменного дисплея и ресивера, если система не будет использоваться
в течение долгого времени.
• Подсоедините (имеющийся в продаже) 75-омный коаксиальный
кабель к контакту ANT
(вход антенны).
