Установка системы

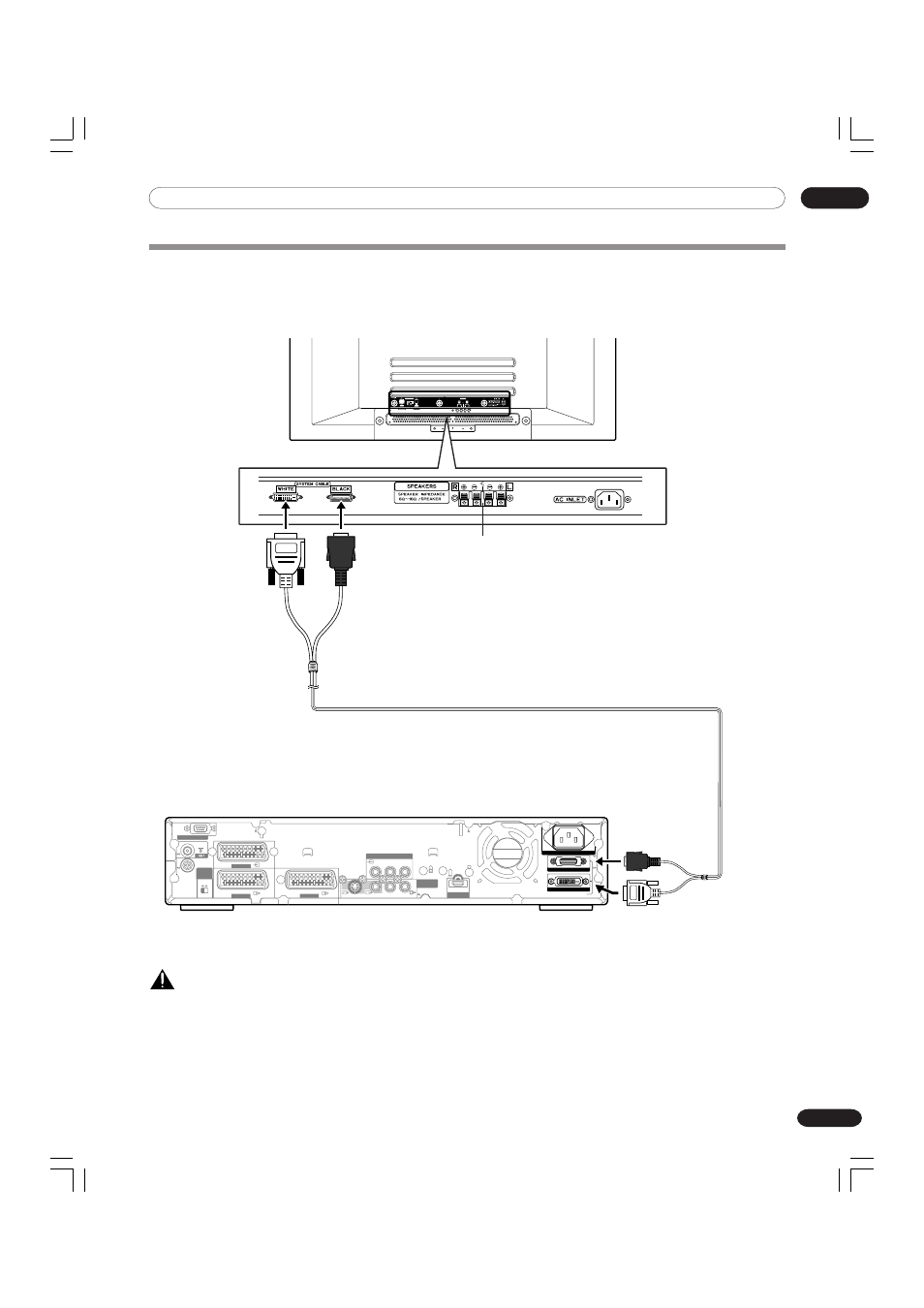

Подключение системного кабеля к плазменному дисплею
ПРЕДУПРЕЖДЕНИЕ
• НА РАЗЪЕМАХ ГРОМКОГОВОРИТЕЛЕЙ МОЖЕТ БЫТЬ ОПАСНОЕ НАПРЯЖЕНИЕ. ЧТОБЫ ИЗБЕЖАТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ, ПРИ ПОДКЛЮЧЕНИИ ИЛИ ОТКЛЮЧЕНИИ КАБЕЛЕЙ ГРОМКОГОВОРИТЕЛЕЙ НЕ ПРИКАСАЙТЕСЬ К
НЕИЗОЛИРОВАННЫМ ДЕТАЛЯМ, ПОКА НЕ БУДЕТ ОТСОЕДИНЕН КАБЕЛЬ ПИТАНИЯ.
Подключение системного кабеля к ресиверу
Об установке дополнительных
громкоговорителей PIONEER см.
прилагаемую к ним инструкцию по
эксплуатации.
Плазменный дисплей (Вид сзади)
(WHITE
(БЕЛЫЙ))
(BLACK
(ЧЕРНЫЙ))
Системный кабель
Ресивер (Вид сзади)
(WHITE (БЕЛЫЙ))
(BLACK (ЧЕРНЫЙ))
